Verlege-Beispiele


Die verschiedenen Steinformate der Pflaster- und Plattensysteme ermöglichen individuelle Verlege-Varianten. Finden Sie die Variante, die zu Ihrem Bauvorhaben am besten passt, wir liefern die Steine im entsprechenden Mengenverhältnis.

Anwendung der Verlege-Beispiele bei den Produktvarianten mengenbezogen auf Anfrage.


Raster 7,5

Verlege-Beispiel J 10
Stein 30/30 ca. 80 % | Stein 15/15 ca. 20 %

Verlege-Beispiel J 17
Kombinationsmöglichkeit: Längsrasenfugenstein mit vollflächigem Pflaster:
Stein 30/30 | Stein 30/15 | Stein 15/15 | Längsrasenfugenstein 30/15

Verlege-Beispiel J 19
Stein 45/30 ca. 91,3 % | Stein 30/30 ca. 8,7 %

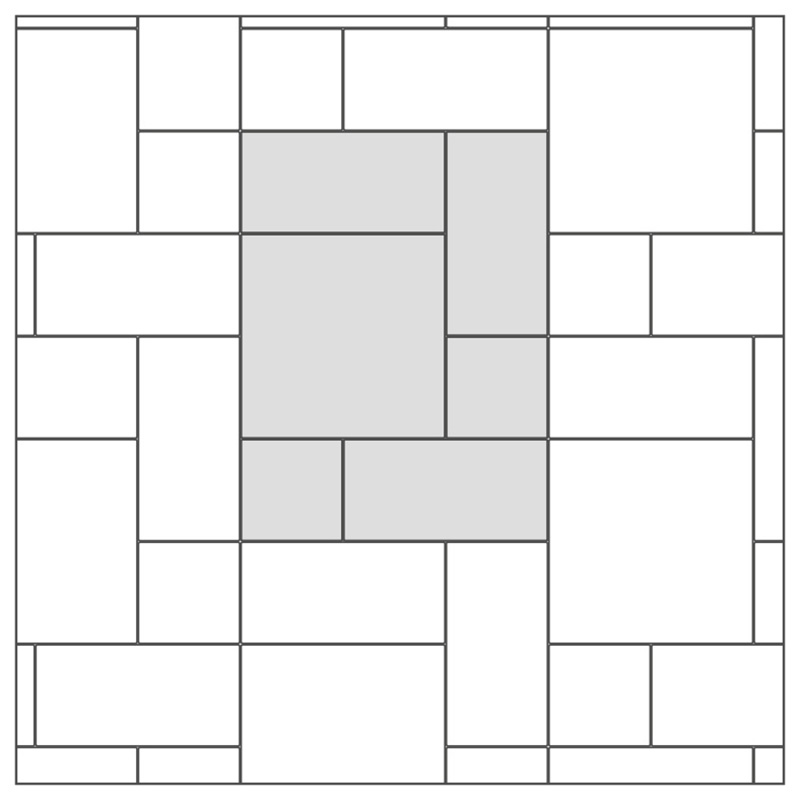

Verlege-Beispiel J 21
Stein 60/60 ca. 33 % | Stein 60/30 ca. 50 %
Stein 30/30 ca. 17 %

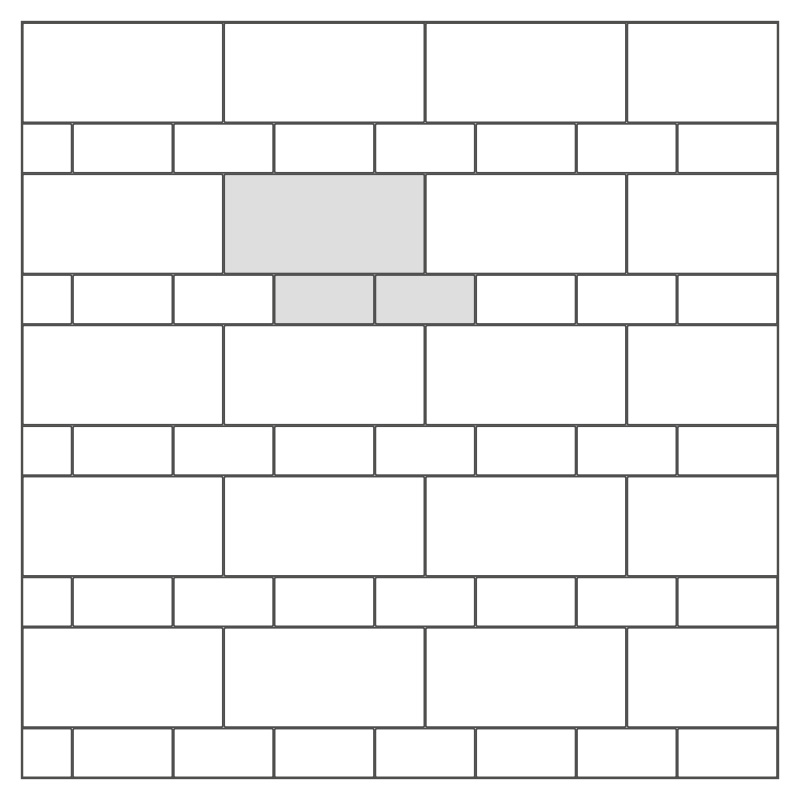

Verlege-Beispiel J 22
Stein 60 / 30 ca. 67 % | Stein 30 / 15 ca. 33 %

Verlege-Beispiel J 23
Stein 60 / 30 ca. 67 % | Stein 45 / 15 ca. 25 %
Stein 30 / 15 ca. 8 %

Verlege-Beispiel J 24
Stein 30 / 30 ca. 44,5 % | Stein 30 / 15 ca. 44,5 %
Stein 15 / 15 ca. 11 %

Verlege-Beispiel J 25
Stein 30 / 30 ca. 50 % | Stein 30 / 15 ca. 50 %

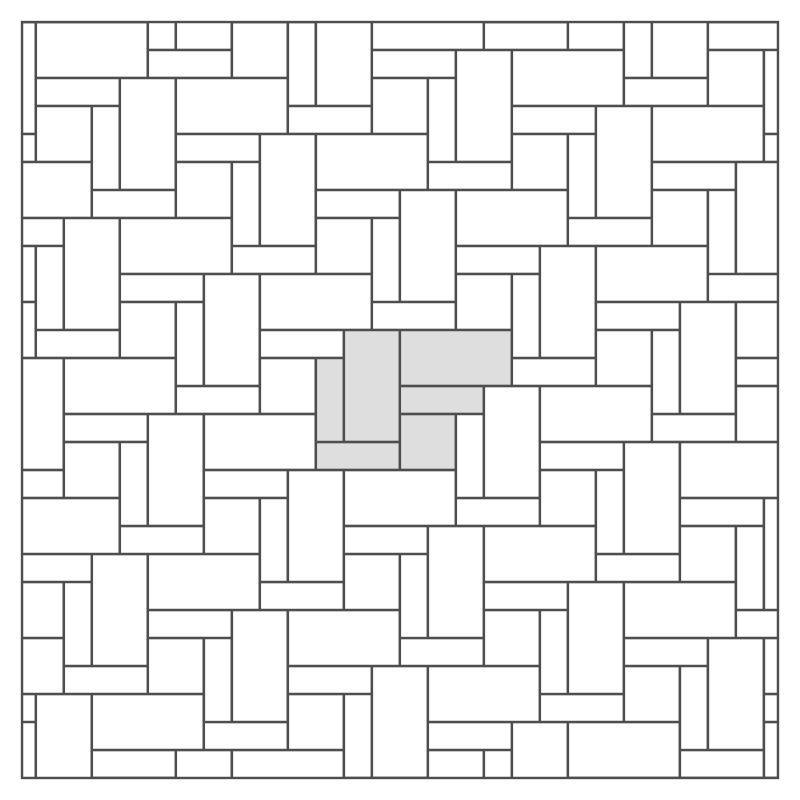

Verlege-Beispiel J 26
Stein 60 / 30 ca. 55 % | Stein 45 / 15 ca. 31 %
Stein 30 / 30 ca. 14 %

Verlege-Beispiel J 27
Stein 30 / 30 ca. 66 % | Stein 15/15 ca. 34 %

Verlege-Beispiel J 28
Stein 30 / 30 ca. 64 % | Stein 15/15 ca. 36 %

Verlege-Beispiel J 29
Stein 30 / 30 ca. 57 % | Stein 30 / 15 ca. 29 %
Stein 15 / 15 ca. 14 %

Verlege-Beispiel J 30
Stein 60 / 30 ca. 40,5 % | Stein 45 / 30 ca. 30,0 %
Stein 45 / 15 ca. 12,5 % | Stein 30 / 22,5 ca. 15,0 %
Stein 30 / 15 ca. 2,0 %

Verlege-Beispiel J 32
Stein 60 / 30 ca. 26,0 % | Stein 45 / 30 ca. 38,5 %
Stein 45 / 15 ca. 9,5 % | Stein 30 / 30 ca. 26,0 %

Verlege-Beispiel J 61
Stein 30 / 15

Verlege-Beispiel J 62
Stein 30 / 15

Verlege-Beispiel J 63
Stein 30 / 15

Verlege-Beispiel J 65
Stein 30 / 30 ca. 33 % | Stein 30 / 15 ca. 50 %
Stein 15 / 15 ca. 17 %

Verlege-Beispiel J 66
Stein 30 / 30 ca. 67 % | Stein 15 / 15 ca. 33 %

Verlege-Beispiel J 67
Stein 30 / 30 ca. 44,5 % | Stein 30 / 15 ca. 44,5 %
Stein 15 / 15 ca. 11 %

Verlege-Beispiel J 68
Stein 45 / 15 ca. 30 % | Stein 30 / 30 ca. 40 %
Stein 30 / 15 ca. 20 % | Stein 15 / 15 ca. 10 %

Verlege-Beispiel J 69 »Münsinger Verband«
Stein 45 / 15 ca. 20,0 % | Stein 30 / 22,5 ca. 40,0 %
Stein 30 / 15 ca. 13,3 % | Stein 22,5 / 22,5 ca. 10,0 %
Stein 22,5 / 15 ca. 16,7 %

Verlege-Beispiel J 70
Stein 30 / 22,5 ca. 66,6 % | Stein 22,5 / 15 ca. 33,3 %

Verlege-Beispiel J 71
Stein 60 / 60 ca. 80 % | Stein 30/30 ca. 20 %

Verlege-Beispiel J 72
Stein 30 / 30 ca. 44,5 % | Stein 30/15 ca. 44,5 %
Stein 15 / 15 ca. 11 %

Verlege-Beispiel J 89
Stein 90 / 30 | Drittelversatz

Verlege-Beispiel J 90
Stein 45 / 15

Verlege-Beispiel J 91
Stein 45 / 15 | Drittelversatz
Längsrasenfugenstein 30 / 15 | Halbversatz

Verlege-Beispiel J 92
Stein 90 / 30 | Stein 45 / 30 | Halbversatz

Verlege-Beispiel J 93
Stein 45 / 15

Verlege-Beispiel J 94
Stein 45 / 15 ca. 60 % | Stein 30 / 30 ca. 40 %

Verlege-Beispiel J 104
Stein 30 / 22,5 ca. 58 % | Stein 30 / 15 ca. 20 %
Stein 22,5 / 22,5 ca. 22 %

Verlege-Beispiel J 107
Stein 60 / 30 ca. 44 % | Stein 45 / 15 ca. 17 %
Stein 30 / 30 ca. 22 % | Stein 30 / 15 ca. 11 %
Stein 15 / 15 ca. 6 %

Verlege-Beispiel J 108
Stein 30 / 30 ca. 25 % | Stein 30 / 22,5 ca. 37 %
Stein 30 / 15 ca. 20 % | Stein 22,5 / 22,5 ca. 11 %
Stein 15 / 15 ca. 7 %

Verlege-Beispiel J 109
Stein 30 / 22,5 ca. 56 % | Stein 22,5 / 22,5 ca. 44 %

Verlege-Beispiel J 110
Stein 30 / 15 ca. 64 % | Stein 22,5 / 22,5 ca. 36 %

Verlege-Beispiel J 111
Stein 30 / 30 ca. 27 % | Stein 30 / 22,5 ca. 40 %
Stein 30 / 15 ca. 26 % | Stein 15 / 15 ca. 7 %

Verlege-Beispiel J 112
Stein 30 / 22,5 ca. 42 % | Stein 30 / 15 ca. 27 %
Stein 22,5 / 22,5 ca. 31 %

Verlege-Beispiel J 113
Stein 22,5 / 22,5 ca. 36 % | Stein 22,5 / 15 ca. 48 %
Stein 15 / 15 ca. 16 %

Verlege-Beispiel J 115 Stein 60 / 30 25,7 %
Stein 30 / 30 12,9 % | Stein 30 / 22,5 19,3 %
Stein 30 / 15 12,9 % | Stein 22,5 / 22,5 10,8 %
Stein 22,5 / 15 16,9 % | Stein 15 / 15 1,6 %

Verlege-Beispiel J 116
Stein 45 / 15 ca. 17,1 % | Stein 30 / 22,5 ca. 17,2 %
Stein 30 / 15 ca. 5,7 % | Stein 22,5 / 22,5 ca. 25,7 %
Stein 22,5 / 15 ca. 25,7 % | Stein 15 / 15 ca. 8,6 %

Verlege-Beispiel J 117
Stein 22,5 / 22,5 ca. 20 % | Stein 22,5 / 15 ca. 53 %
Stein 15 / 15 ca. 27 %

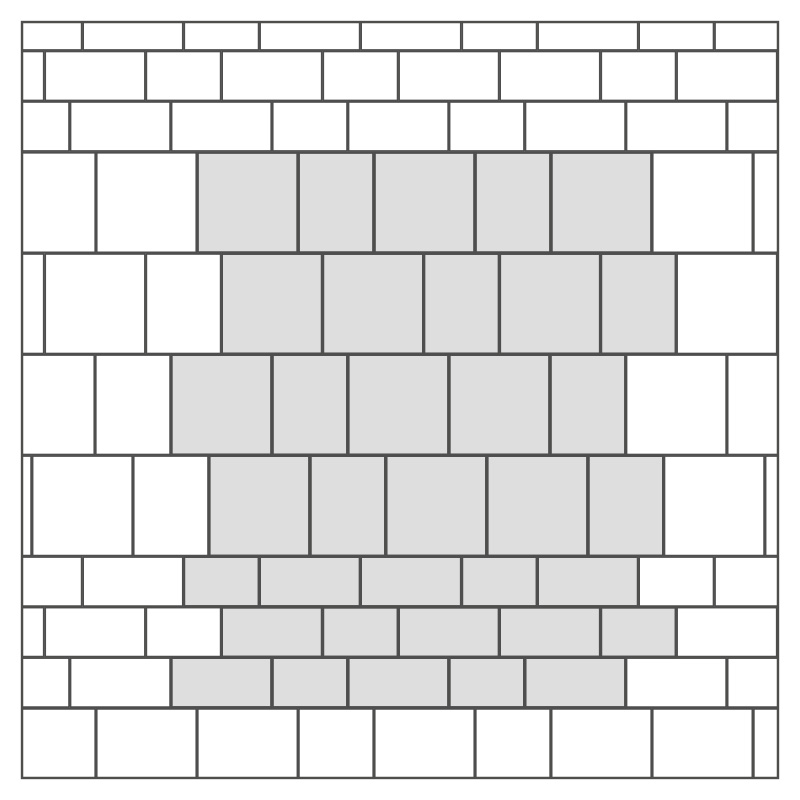

Verlege-Beispiel J 118
Stein 22,5 / 15 ca. 9,1 % | Stein 30 / 15 ca. 18,2 %
Stein 30 / 22,5 ca. 24,2 % | Stein 30 / 30 ca. 48,5 %

Verlege-Beispiel J 119
Stein 22,5 / 22,5 ca. 25,7 % | Stein 22,5 / 15 ca. 62,9 %
Stein 15 / 15 ca. 11,4 %

Verlege-Beispiel J 123
Stein 90 / 30 | Blockverband

Verlege-Beispiel J 126
Stein 90 / 30 | Blockverband mit aufgeweiteter
Längsfuge

Verlege-Beispiel J 128
Stein 45 / 15 | Drittelversatz mit diagonalem Übergang
zu Längsrasenfugenstein 30 / 15 | Halbversatz

Verlege-Beispiel J 130 Stein 60 / 30 ca. 19,8 %
Stein 45 / 15 ca. 7,4 % | Stein 3 / 30 ca. 9,9 %
Stein 30 / 22,5 ca. 33,3 % | Stein 30 / 15 ca. 7,4 %
Stein 22,5 / 22,5 ca. 16,7 % | Stein 22,5 / 15 ca. 5,6 %

Verlege-Beispiel J 132
Stein 90 / 60 ca. 86 % | Stein 90 / 30 ca. 14 %

Verlege-Beispiel J 133
Stein 90 / 60 ca. 43 % | Stein 60 / 60 ca. 57 %

Verlege-Beispiel J 134
Stein 90 / 90

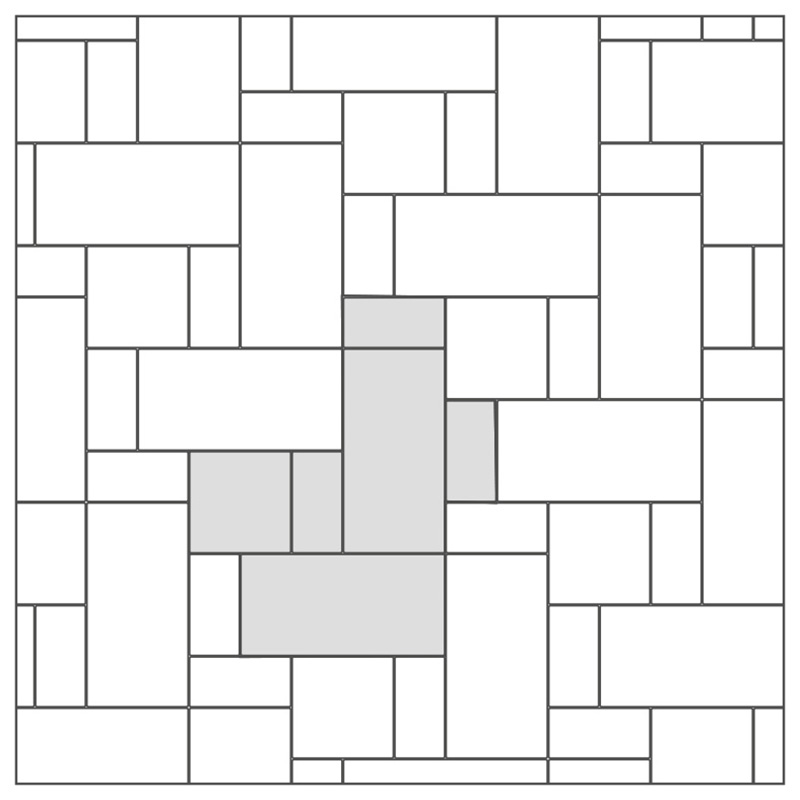

Verlege-Beispiel J 138 »Geislinger Verband«
Stein 60 / 30 ca. 61,5 % | Stein 30 / 30 ca. 15,5 %
Stein 30 / 15 ca. 23,0 %

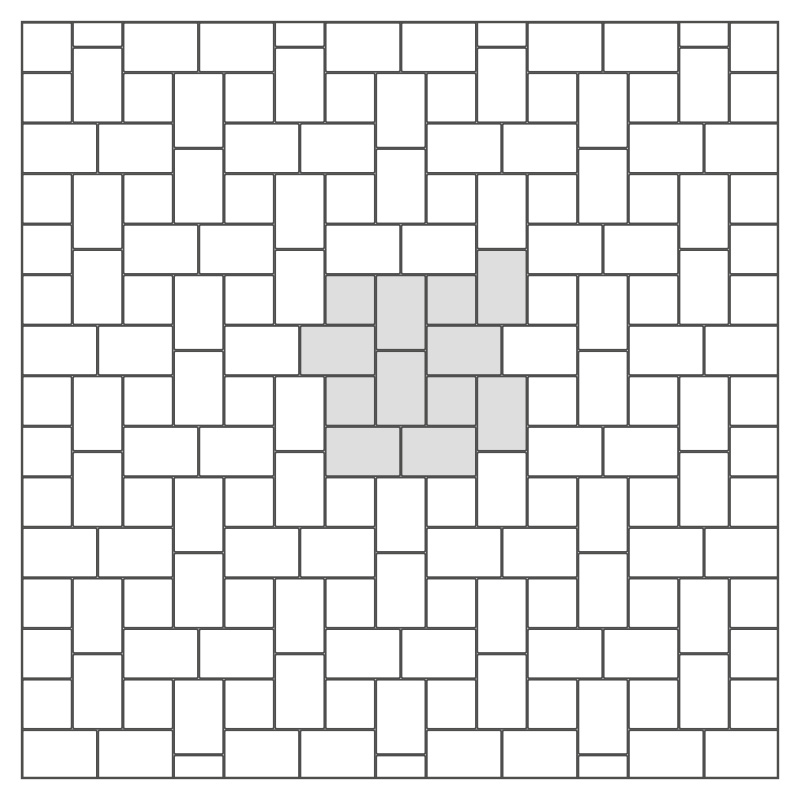

Verlege-Beispiel J 156
Stein 22,5/15 ca. 75 % | Stein 15/15 ca. 25 %

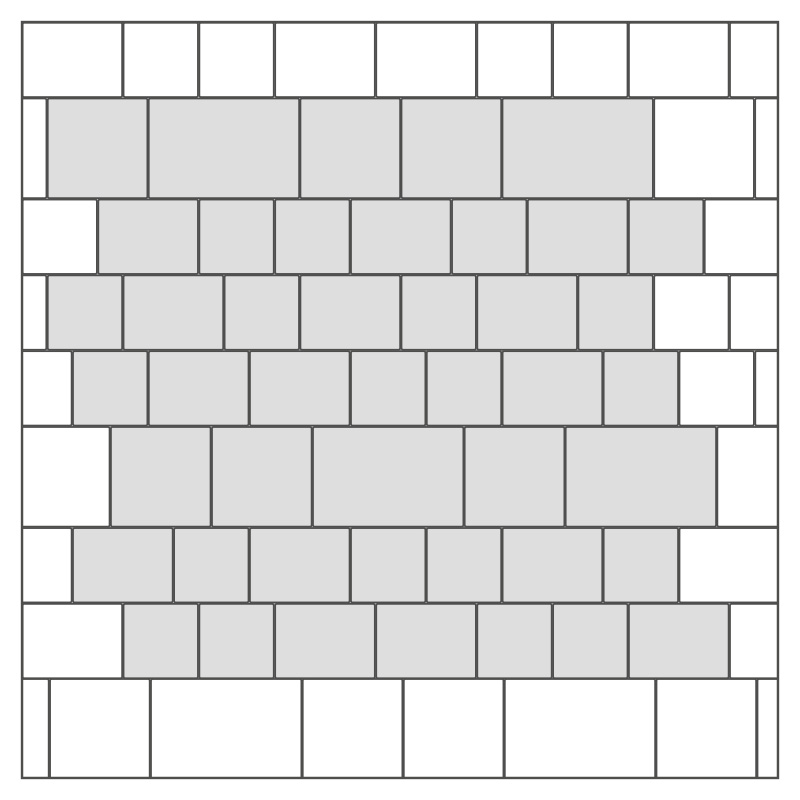

Verlege-Beispiel J 157
Stein 45/30 ca. 17 % | Stein 30/30 ca. 17 %
Stein 30/22,5 ca. 33 % | Stein 22,5/22,5 ca. 33 %

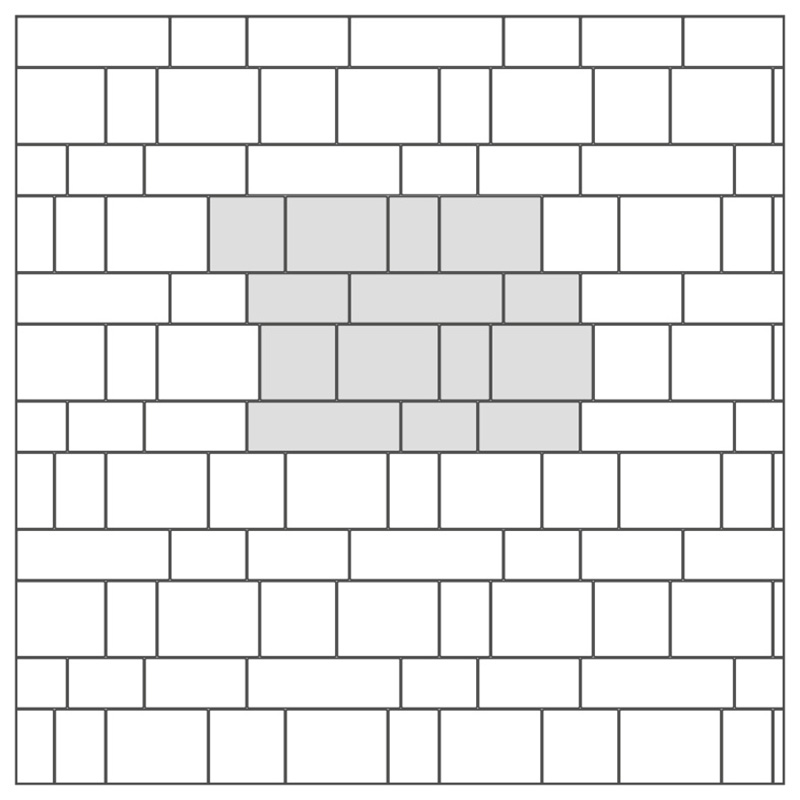

Verlege-Beispiel J 158
Stein 45/15 ca. 18,5 % | Stein 30/22,5 ca. 36,9 %
Stein 30/15 ca. 12,3 % | Stein 22,5/22,5 ca. 13,8 %
Stein 15/15 ca. 18,5 %

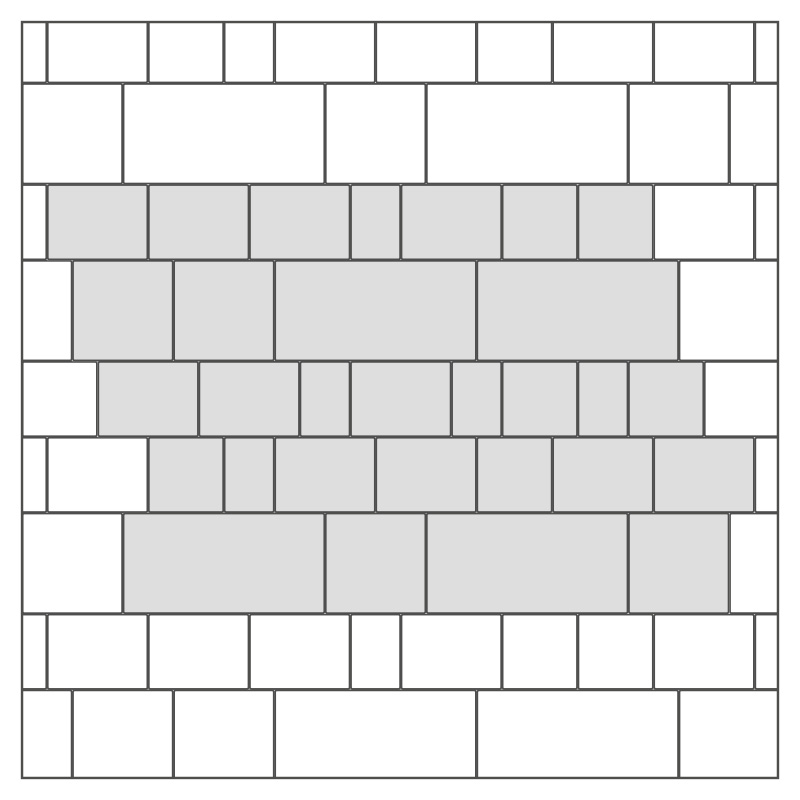

Verlege-Beispiel J 159
Stein 60/30 ca. 31,4 % | Stein 30/30 ca. 15,7 %
Stein 30/22,5 ca. 32,4 % | Stein 22,5/22,5 ca. 13,2 %
Stein 22,5/15 ca. 7,4 %

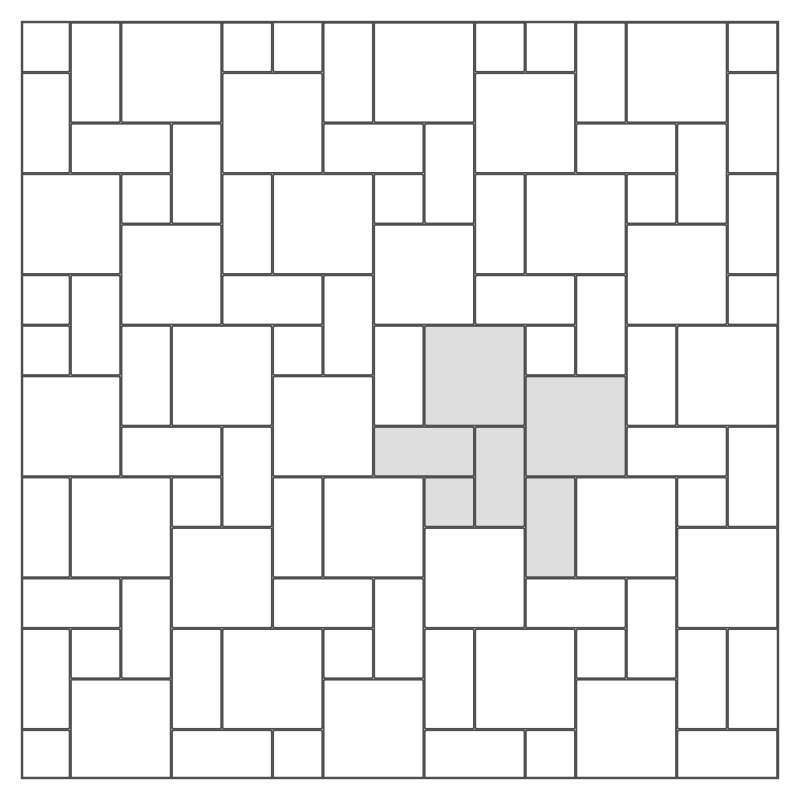

Verlege-Beispiel J 160
Stein 30/30 ca. 53 % | Stein 30/15 ca. 40 %
Stein 15/15 ca. 7 %

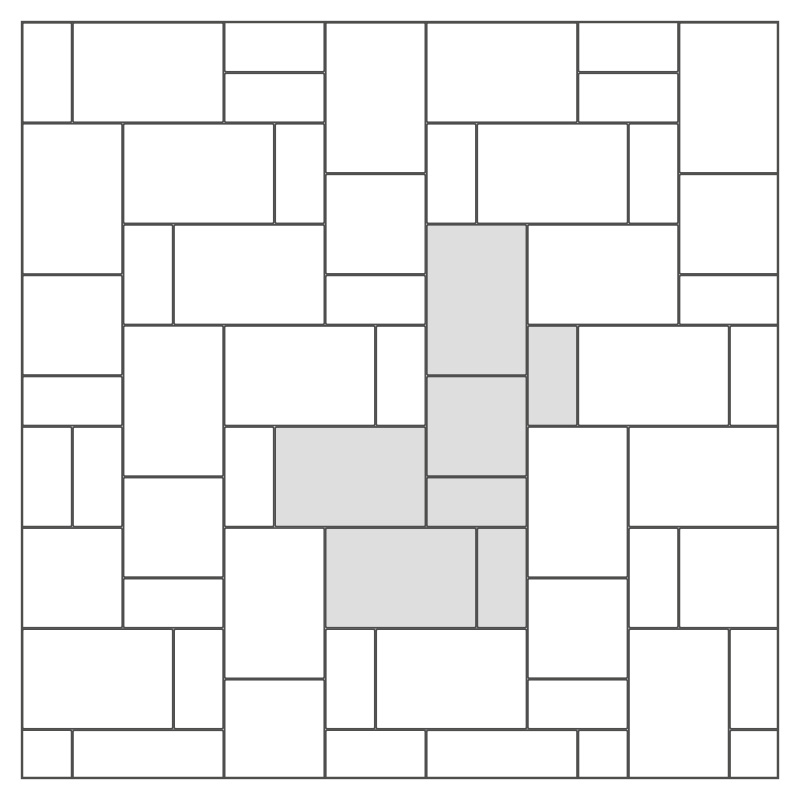

Verlege-Beispiel J 161
Stein 45/30 ca. 64 % | Stein 30/30 ca. 14 %
Stein 30/15 ca. 21 %

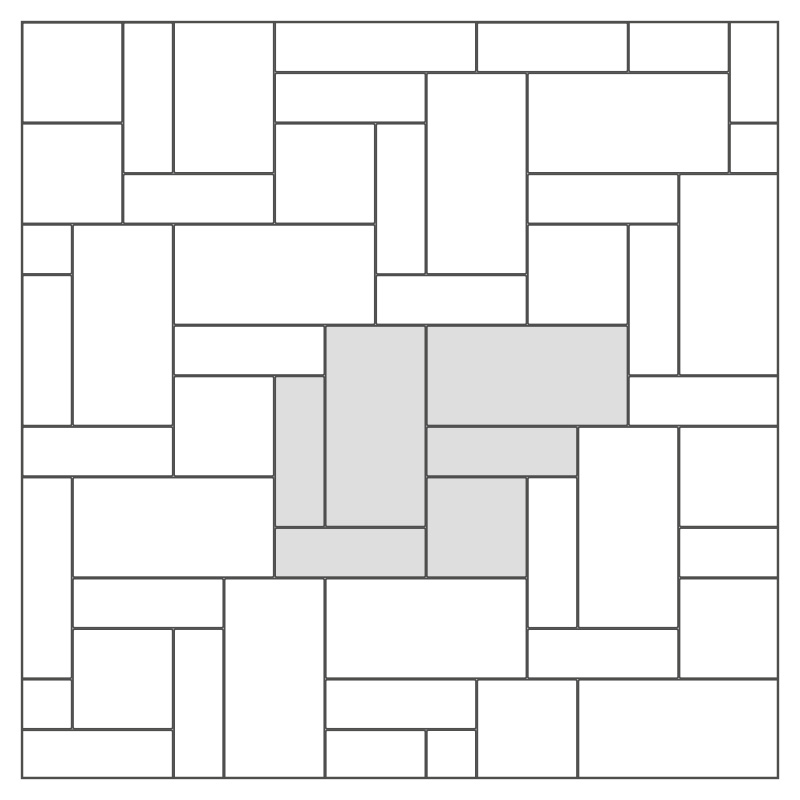

Verlege-Beispiel J 162
Stein 60/30 ca. 55 % | Stein 45/15 ca. 31 %
Stein 30/30 ca. 14 %

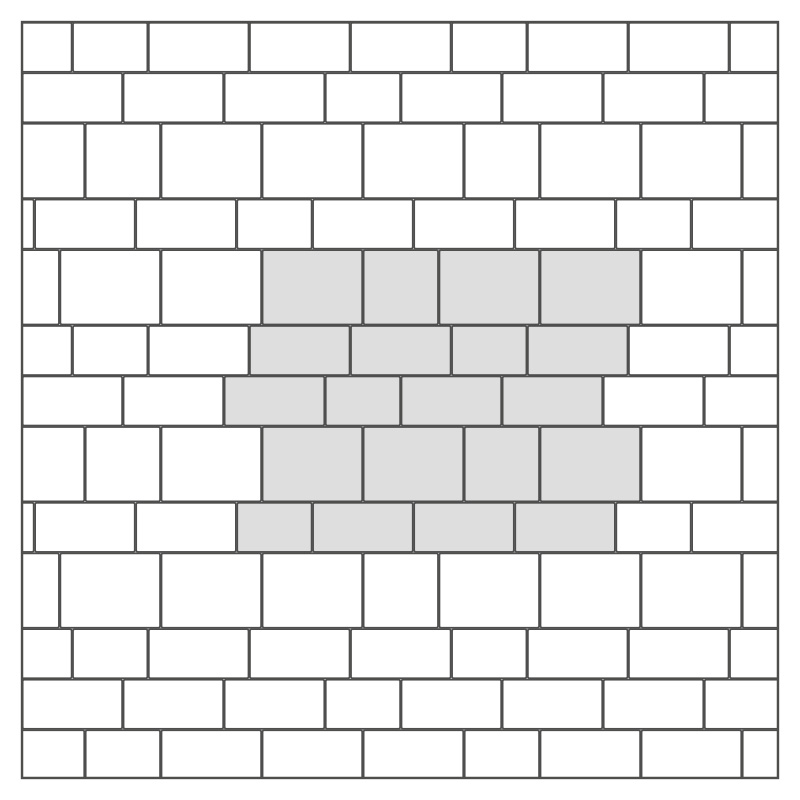

Verlege-Beispiel J 164
Stein 30/22,5 ca. 40 % | Stein 30/15 ca. 40 %
Stein 22,5/22,5 ca. 10 % | Stein 22,5/15 ca. 10 %

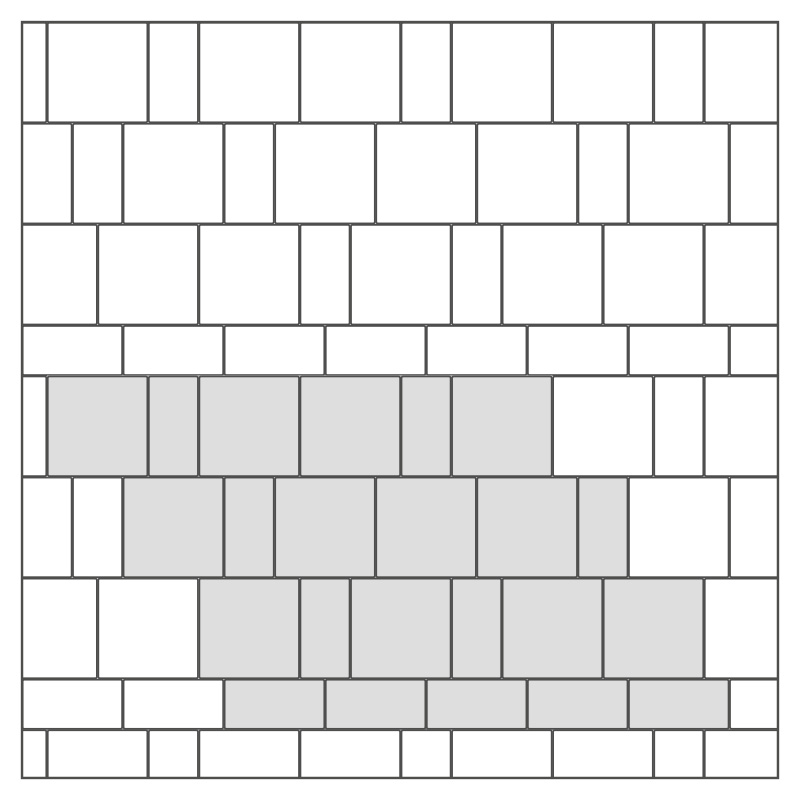

Verlege-Beispiel J 165
Stein 30/30 ca. 69 % | Stein 30/15 ca. 31 %

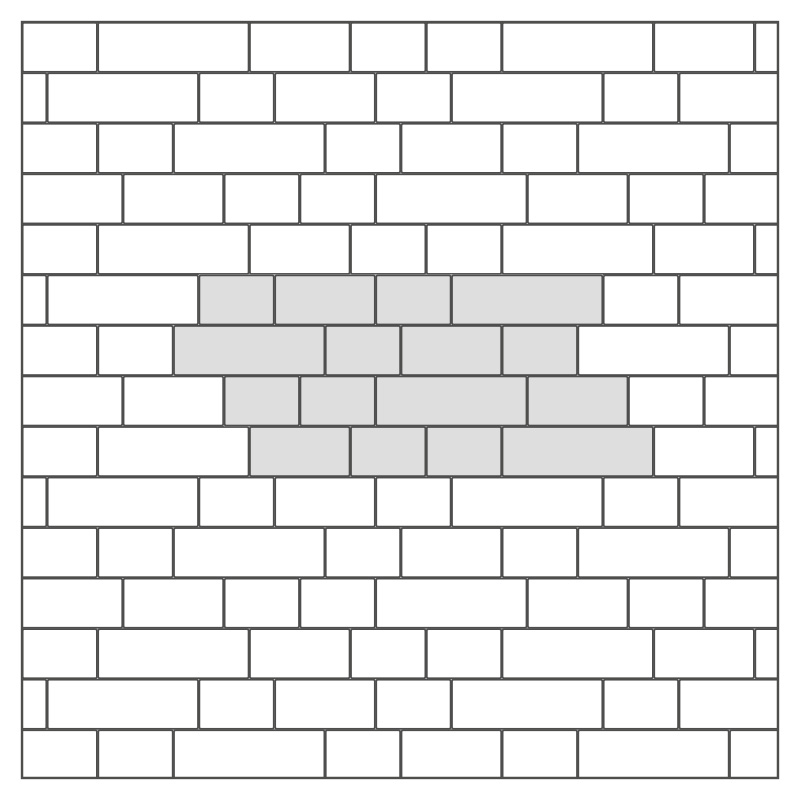

Verlege-Beispiel J 166
Stein 45/15 ca. 37,5 % | Stein 30/15 ca. 25 %
Stein 22,5/15 ca. 37,5 %

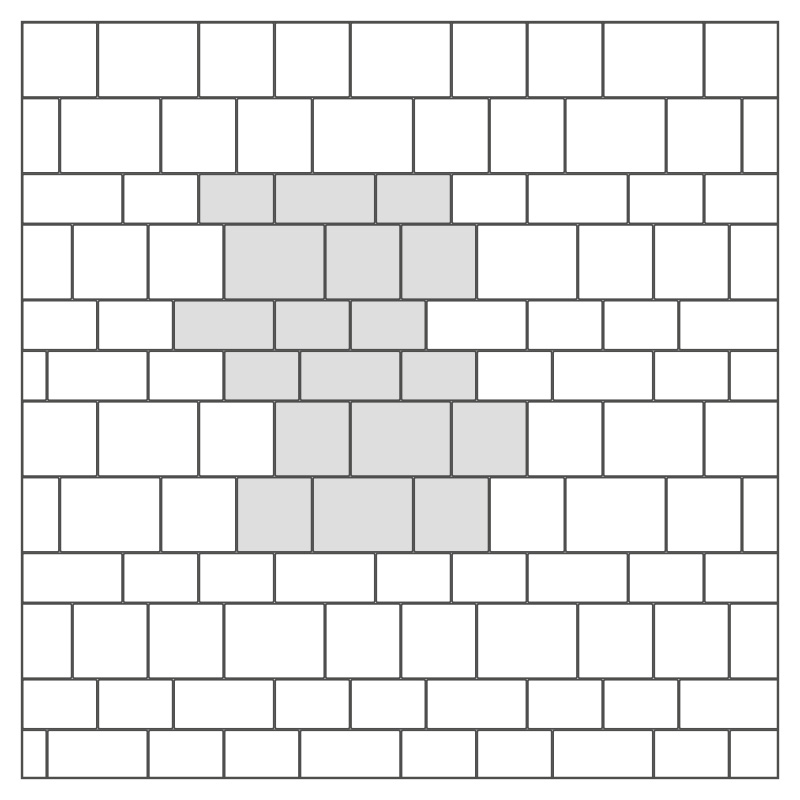

Verlege-Beispiel J 167
Stein 30/22,5 ca. 24 % | Stein 30/15 ca. 16 %
Stein 22,5/22,5 ca. 36 % | Stein 22,5/15 ca. 24 %

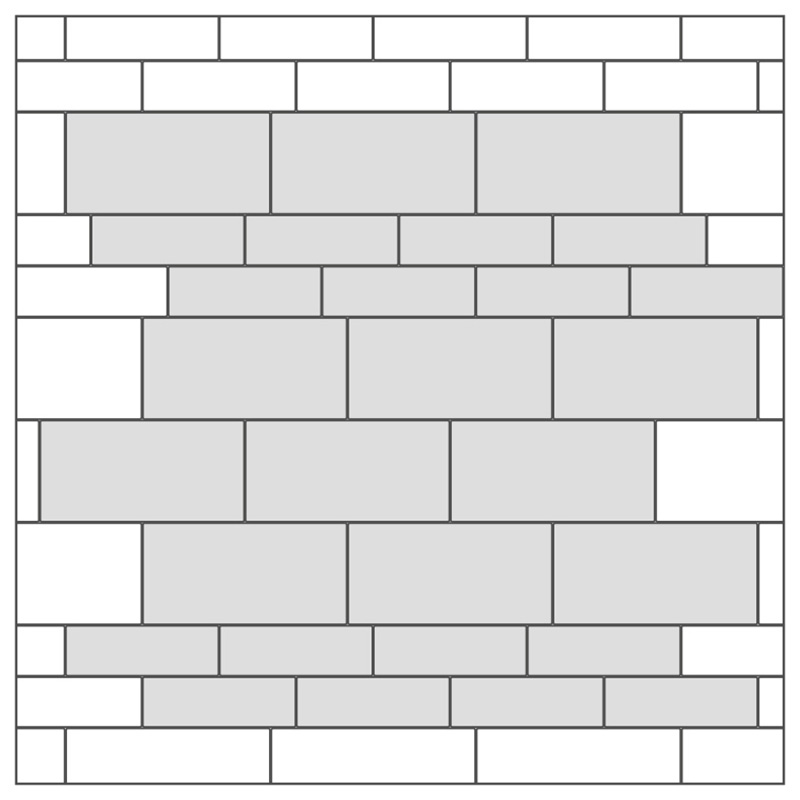

Verlege-Beispiel J 169
Stein 60/30 ca. 67 % | Stein 45/15 ca. 33 %

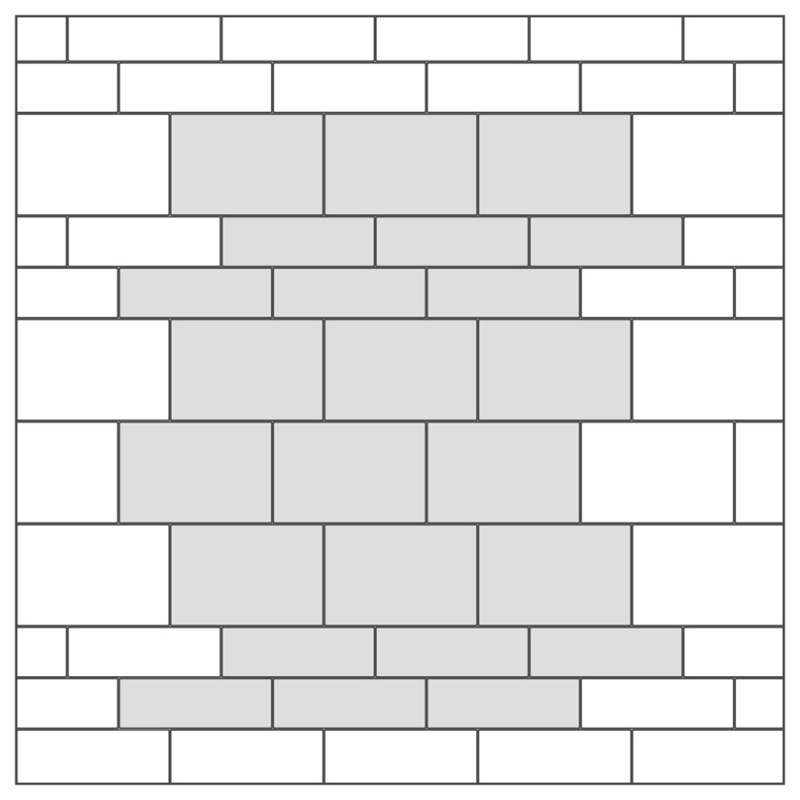

Verlege-Beispiel J 170
Stein 45/30 ca. 67 % | Stein 45/15 ca. 33 %

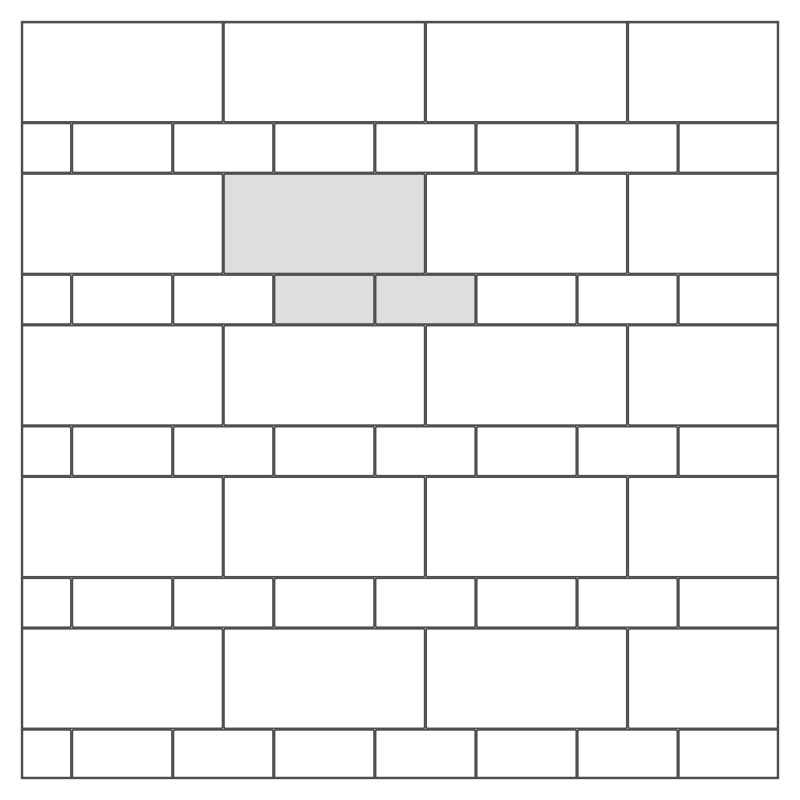

Verlege-Beispiel J 176
Stein 60/30 ca. 66,7 % | Stein 30/15 ca. 33,3 %

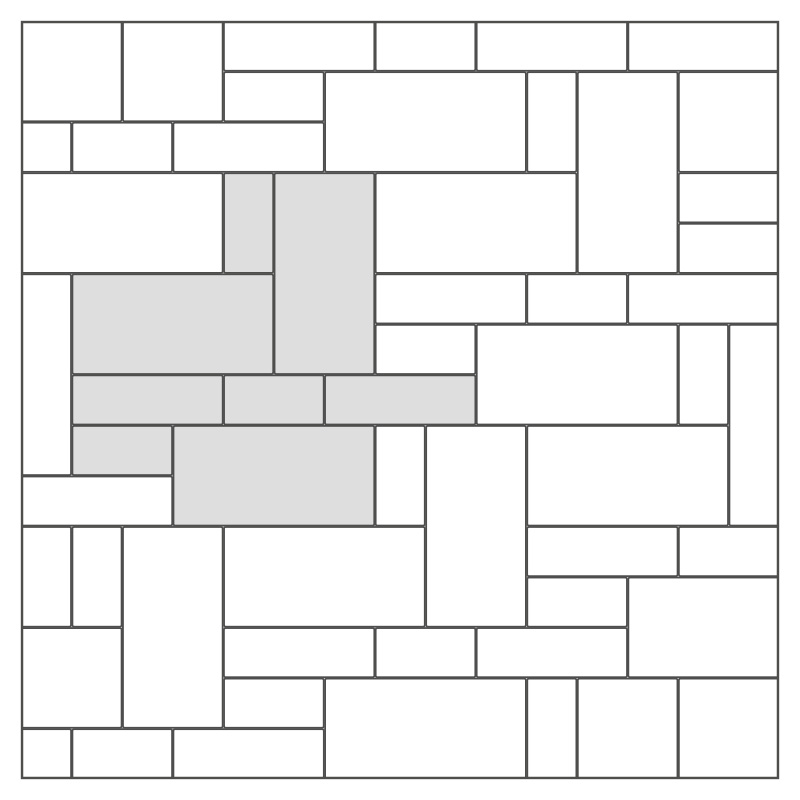

Verlege-Beispiel J 177
Stein 60/30 ca. 66,6 % | Stein 45/15 ca. 16,7 %
Stein 30/15 ca. 16,7 %

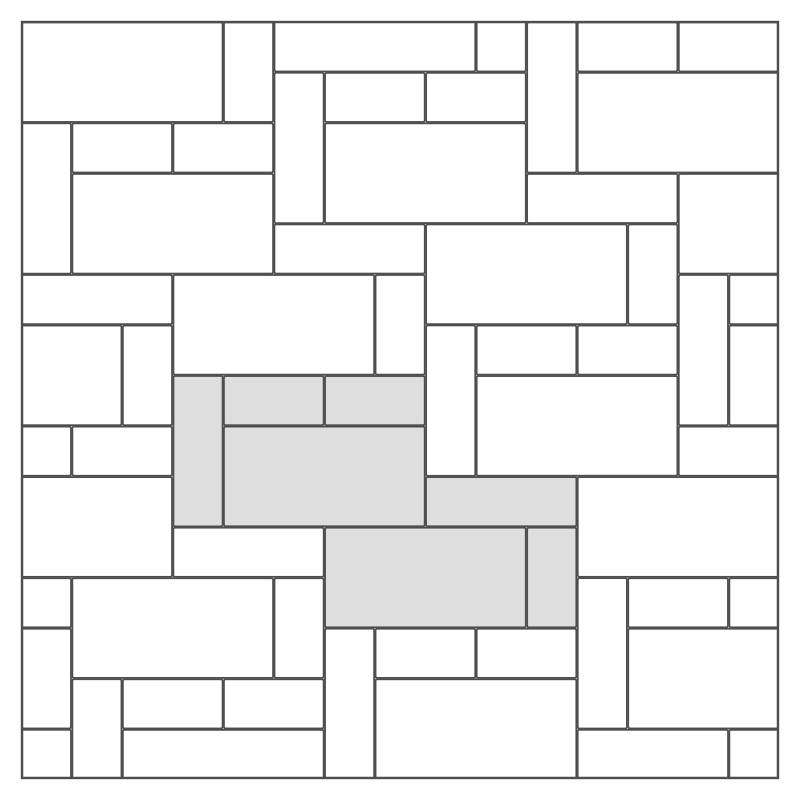

Verlege-Beispiel J 178
Stein 60/30 ca. 57,2 % | Stein 45/15 ca. 21,4 %
Stein 30/15 ca. 21,4 %

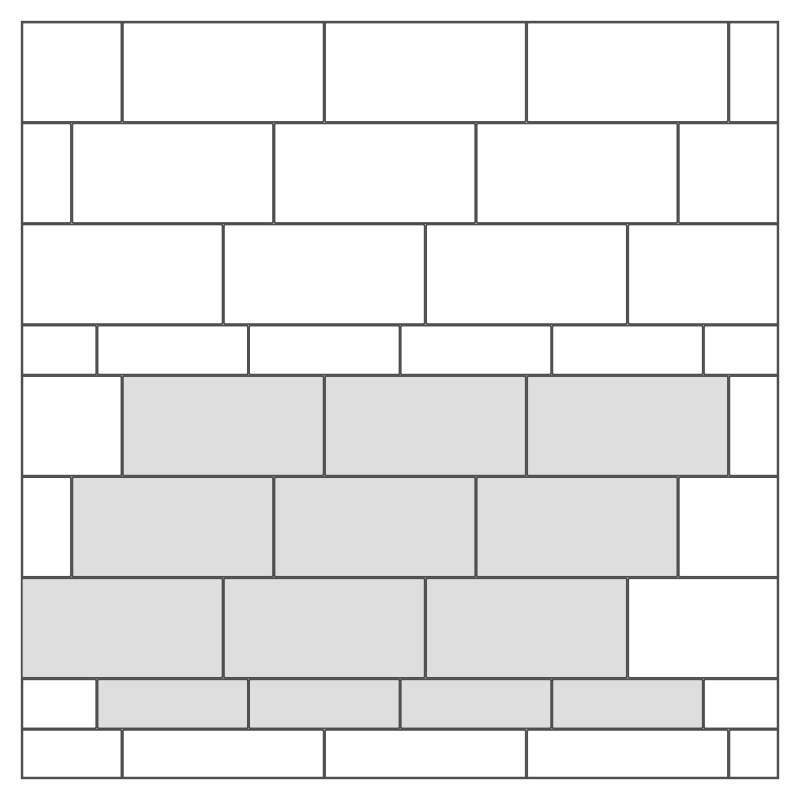

Verlege-Beispiel J 179
Stein 60/30 ca. 85,7 % | Stein 45/15 ca. 14,3 %

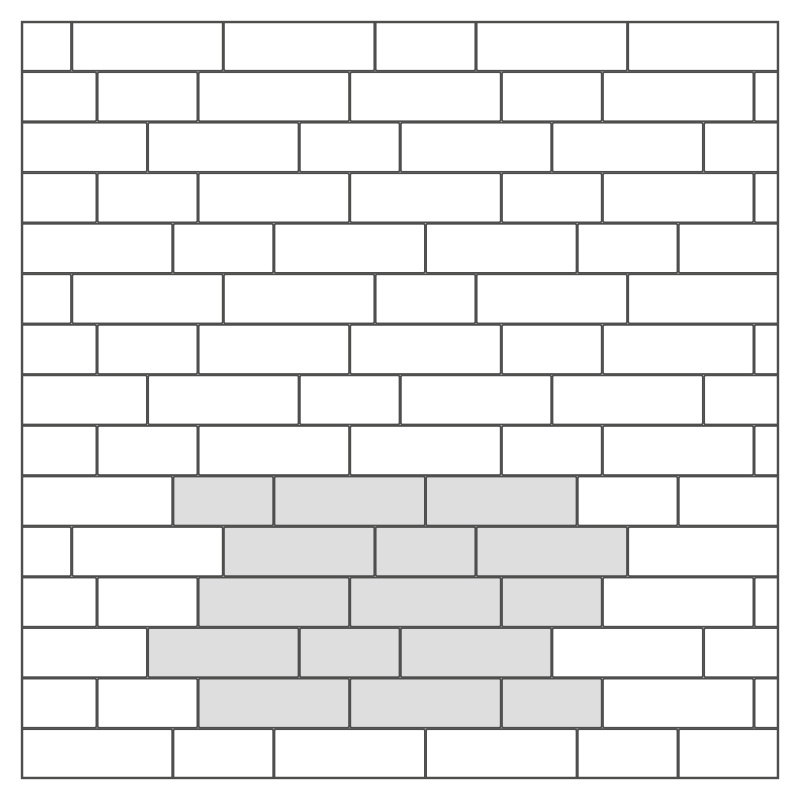

Verlege-Beispiel J 182
Stein 45/15 ca. 75 % | Stein 30/15 ca. 25 %

Raster 10

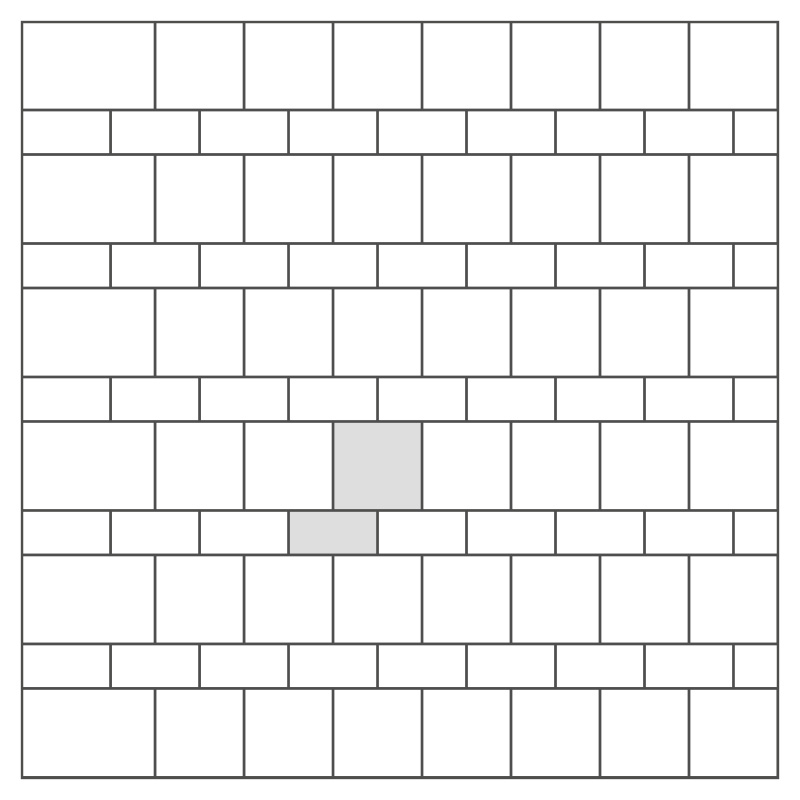

Verlege-Beispiel J 114
Stein 40 / 20 ca. 33 % | Stein 40 / 40 ca. 67 %
Stein 60 / 40 als Anfangsstein in jeder zweiten Reihe.

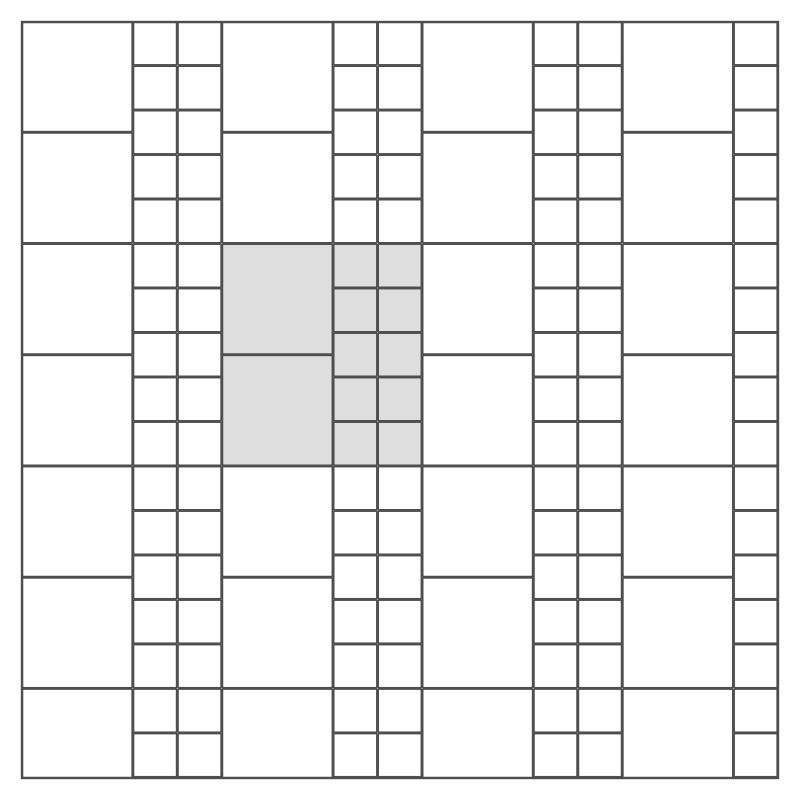

Verlege-Beispiel J 120
Stein 20 / 20 ca. 44 % | Stein 50 / 50 ca. 56 %

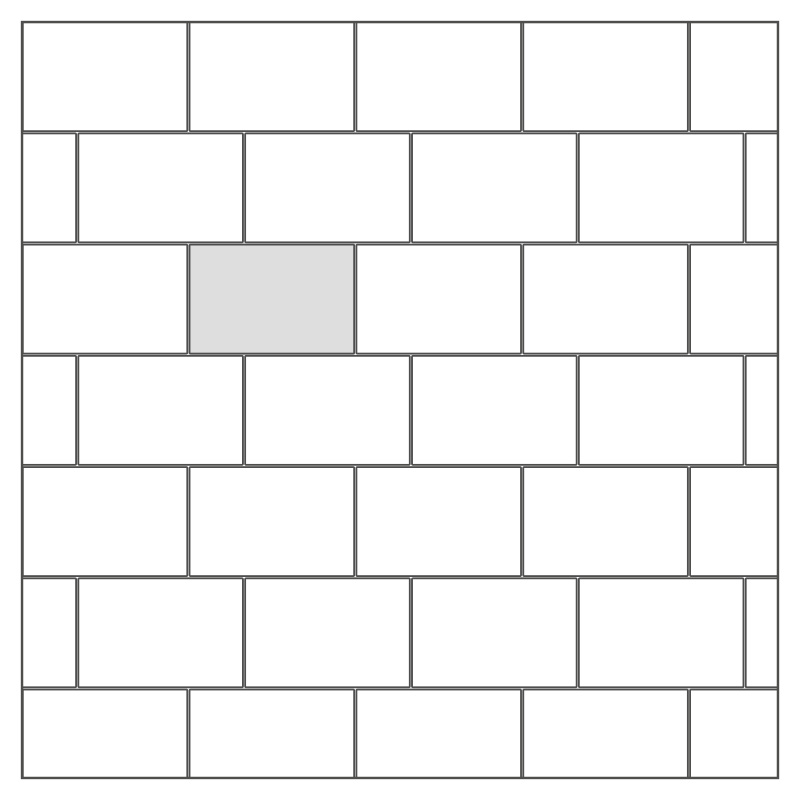

Verlege-Beispiel J 121
Stein 75 / 50
