FORMATE


Das VS 4-System und das VS 5®-System sind im Raster 7,5 lieferbar und beliebig kombinierbar. Sieben Sonderformate im VS 5®-System sind im Raster 10 mit anderen Abstandshaltern erhätlich und deshalb nicht mit dem Raster 7,5 verlegbar.

Steinformate, Oberflächen und Farben können abhängig von der Objektgröße individuell kombiniert werden.

Oberflächen- und Farbvarianten der einzelnen Steinformate mengenbezogen auf Anfrage.

Raster 7,5

VS 4 - Steindicke 80 mm

VS 5® - Steindicke 108 mm

VS 5® - Steindicke 128 mm

VS 5® - Steindicke 168 mm

VS 4 PLANLINE - Steindicke 80 mm

VS 5® PLANLINE - Steindicke 128 mm


Raster 10

VS 5® - Steindicke 108 mm

VS 5® - Steindicke 128 mm

VS 5® - Steindicke 168


Raster 7,5

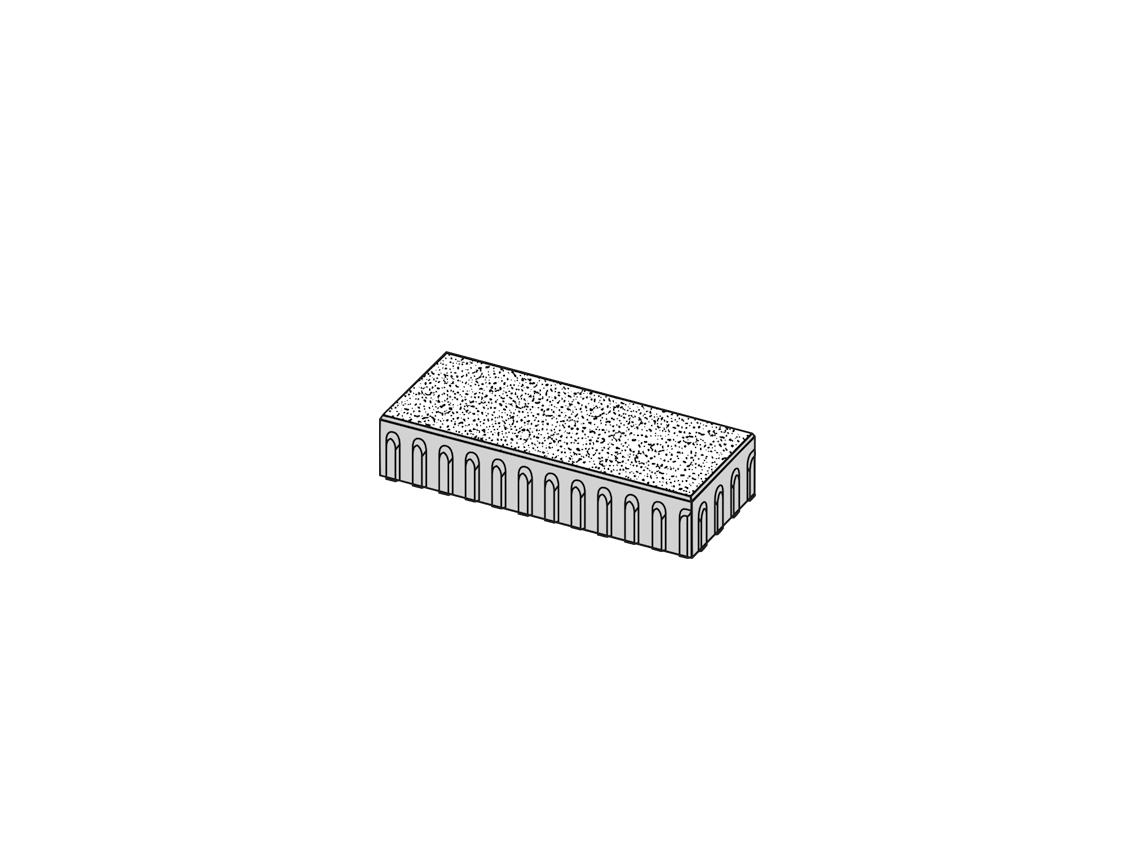

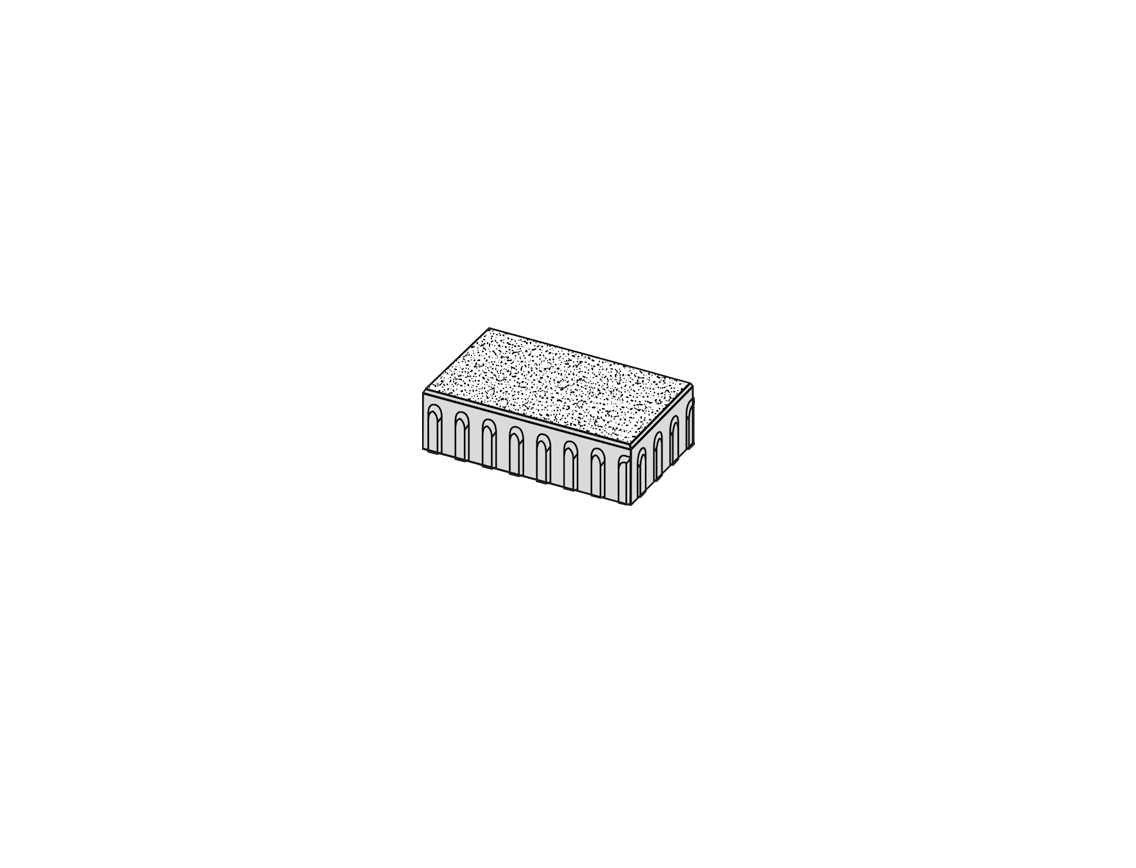

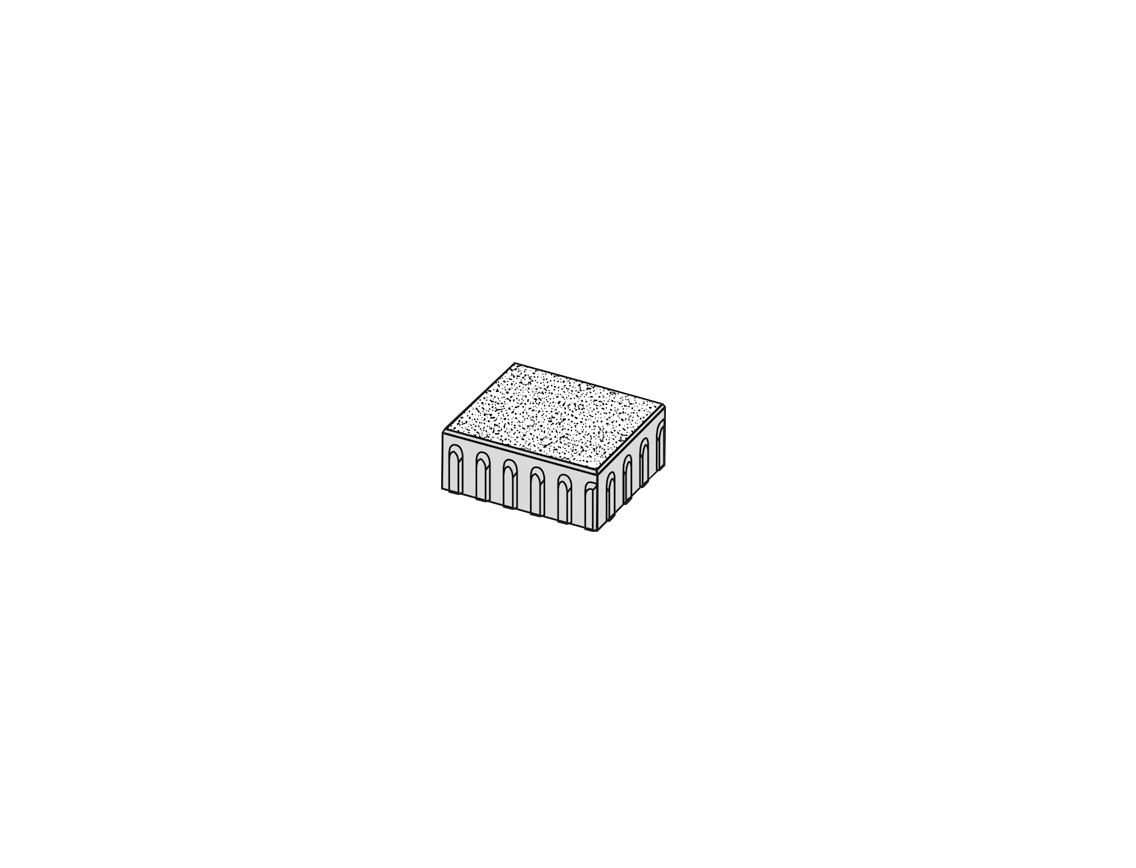

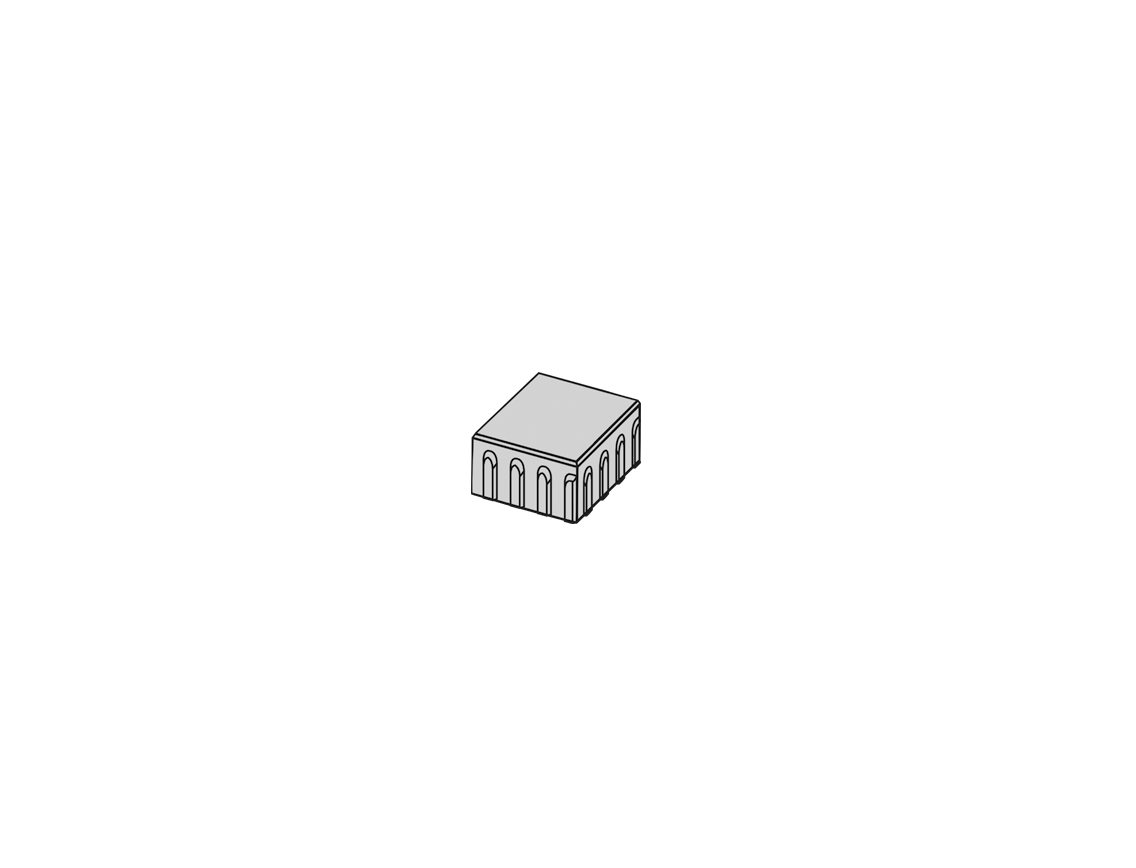

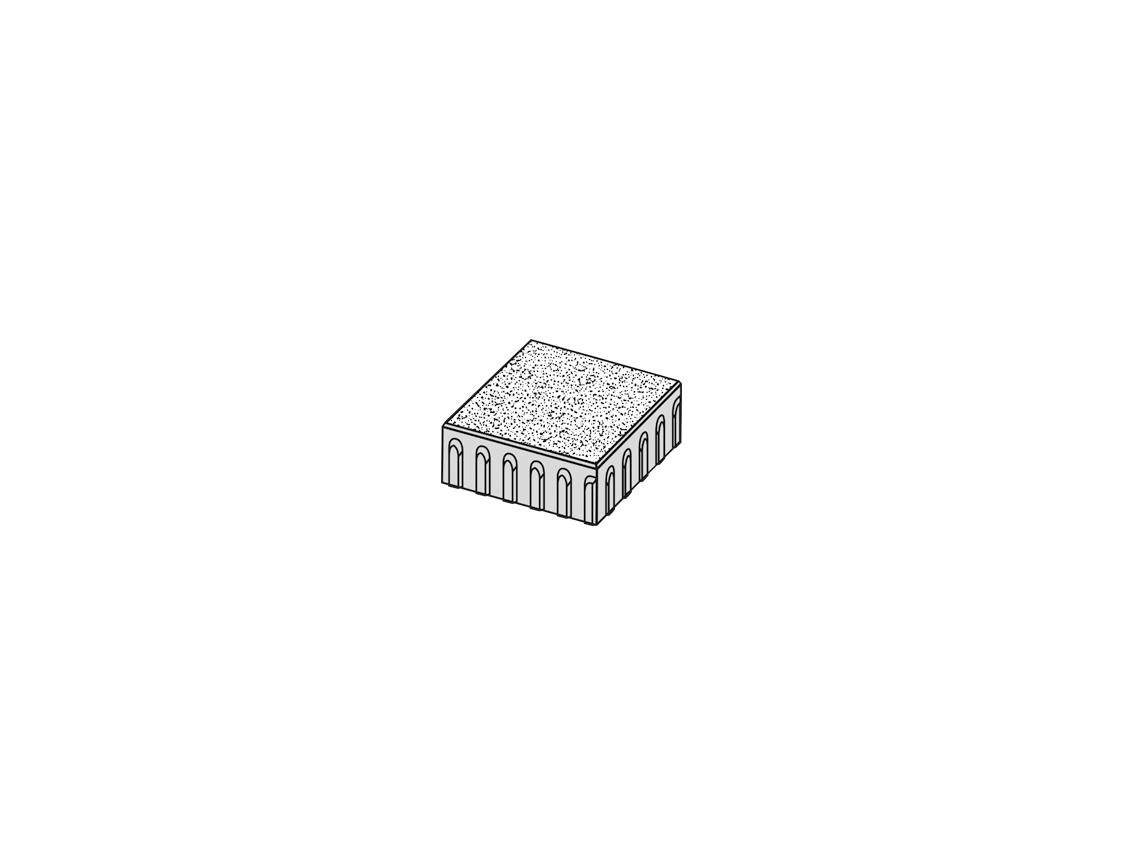

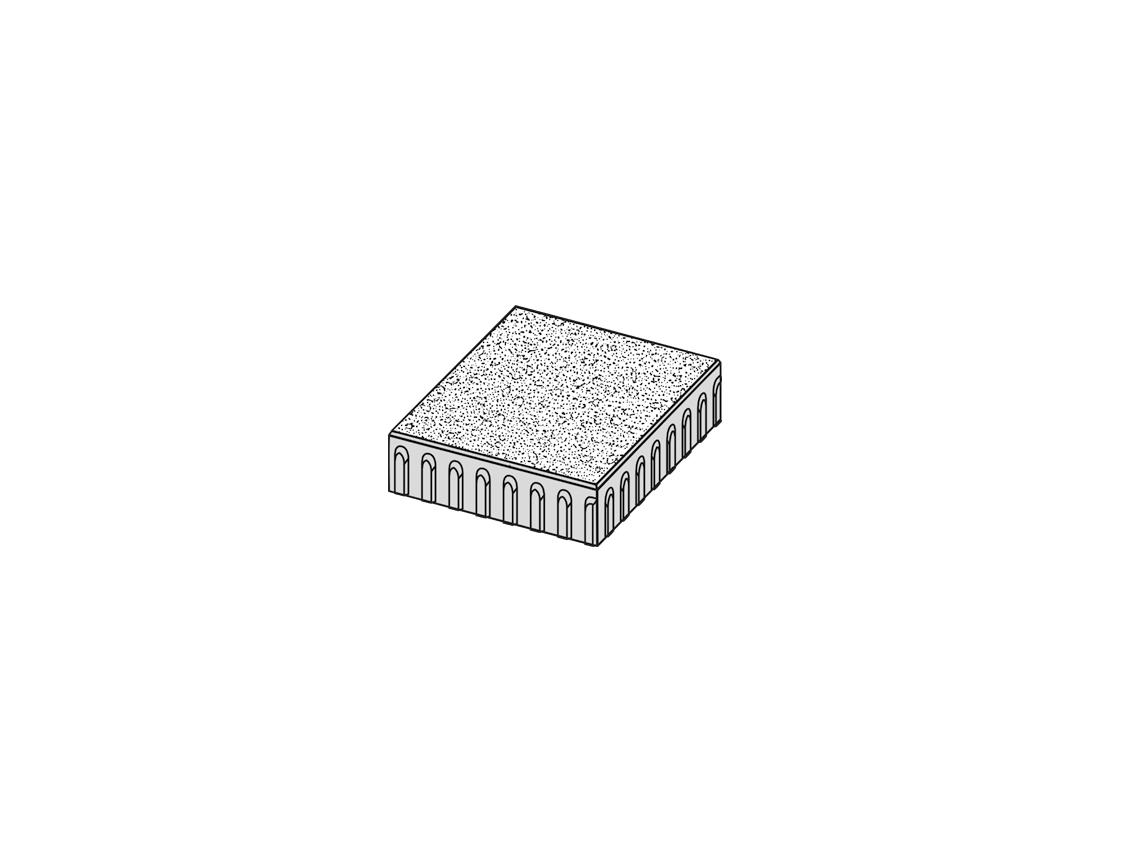

VS 4 – Steindicke 80 mm


  VS 4
  Stein Formate
(Rastermaße in mm)
Steindicke 80 mm
Nennmaße
in mm

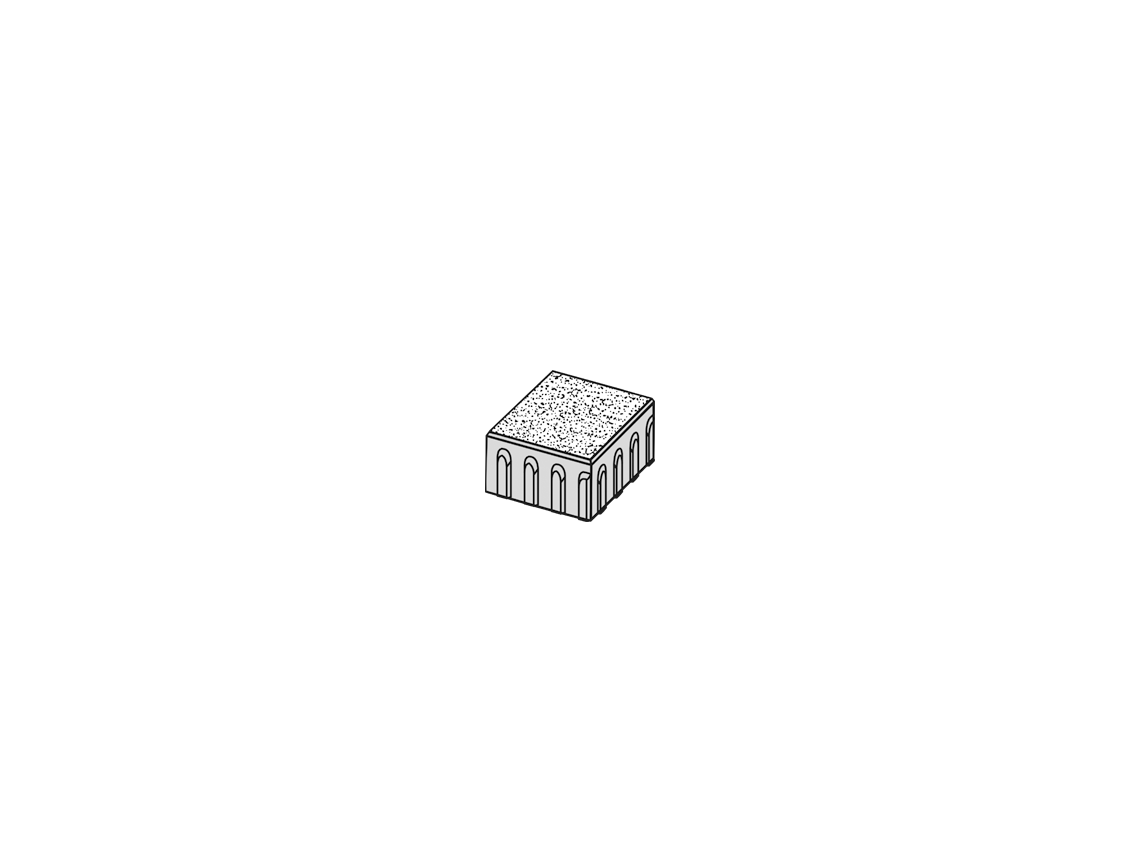

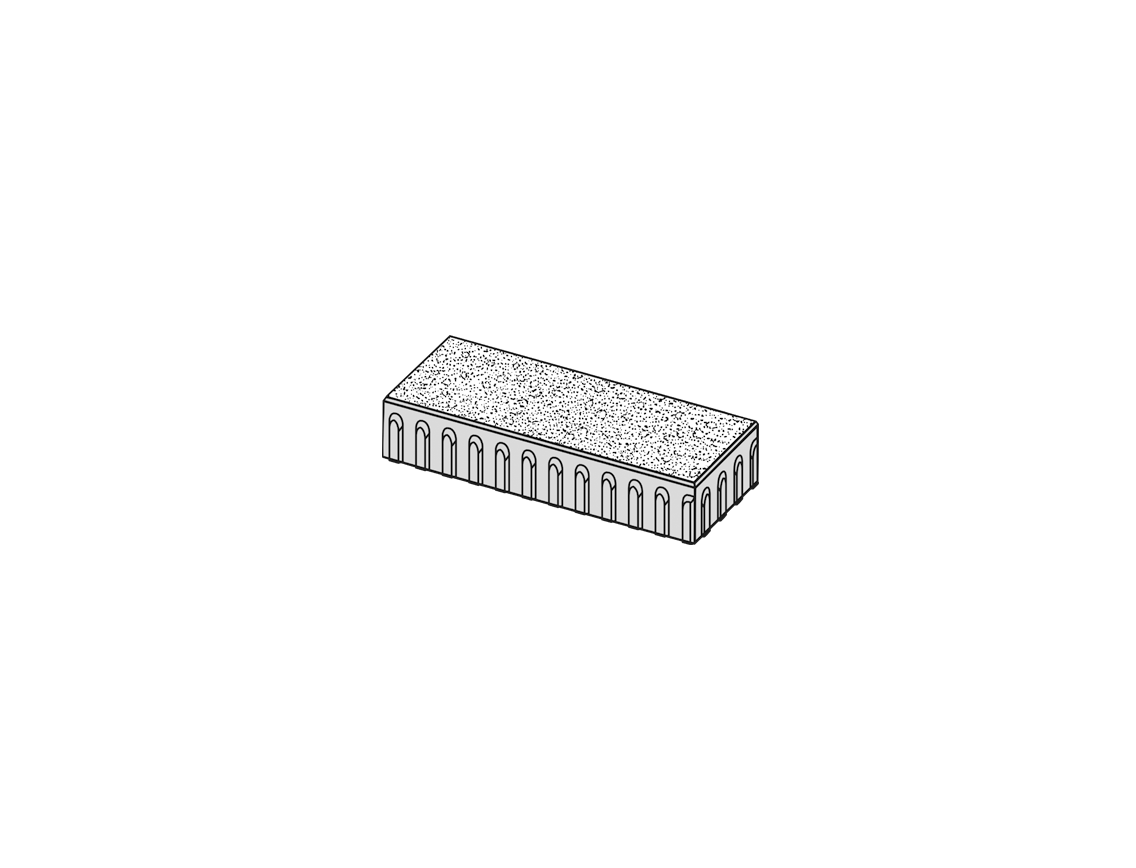

    ARCADO® LAMBADA® SPIRELL®  SPIRELL®

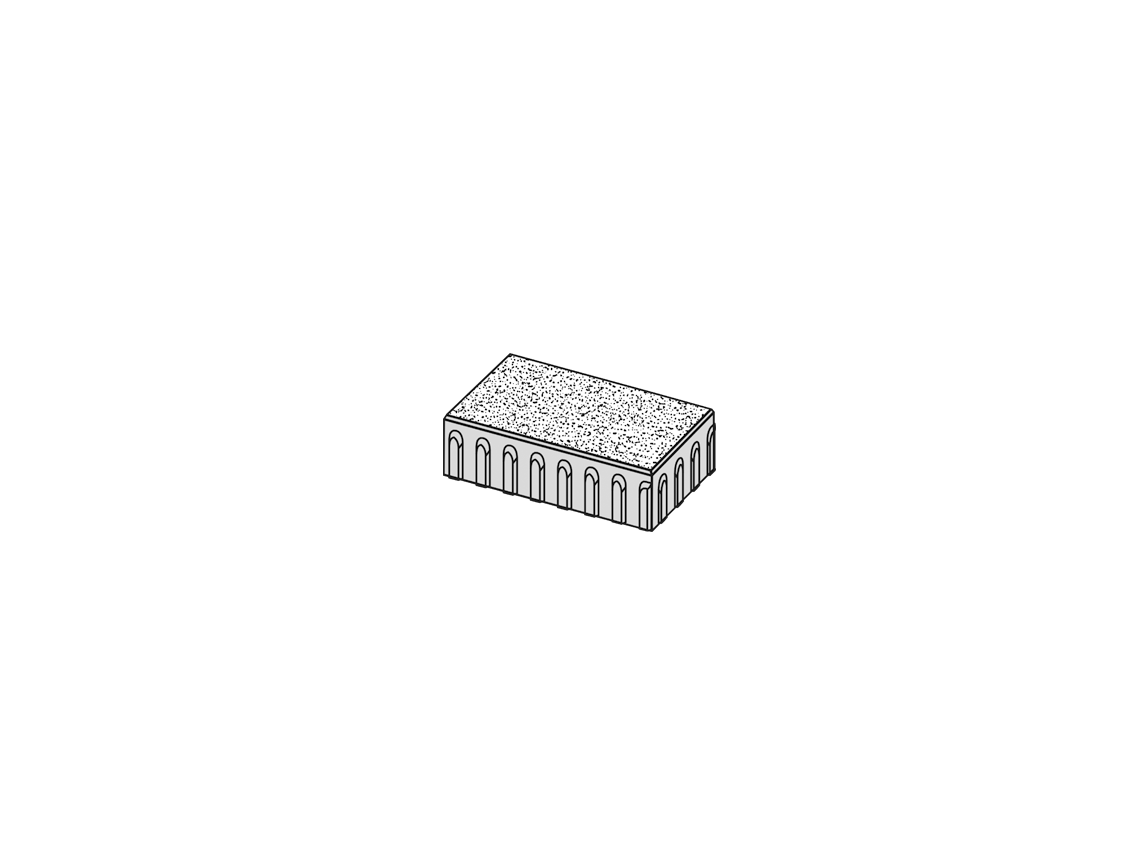

kugelgestrahlt

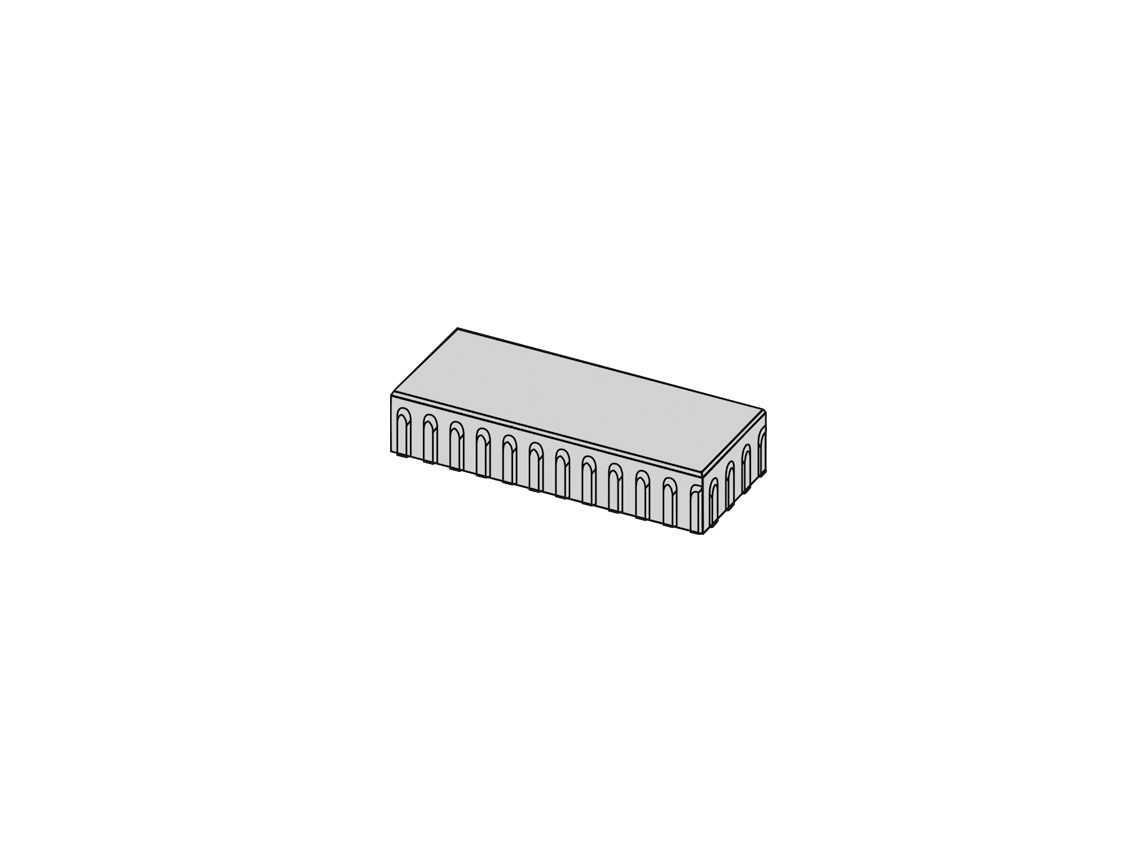

VELVET CONCRETE® FERRO CONCRETE

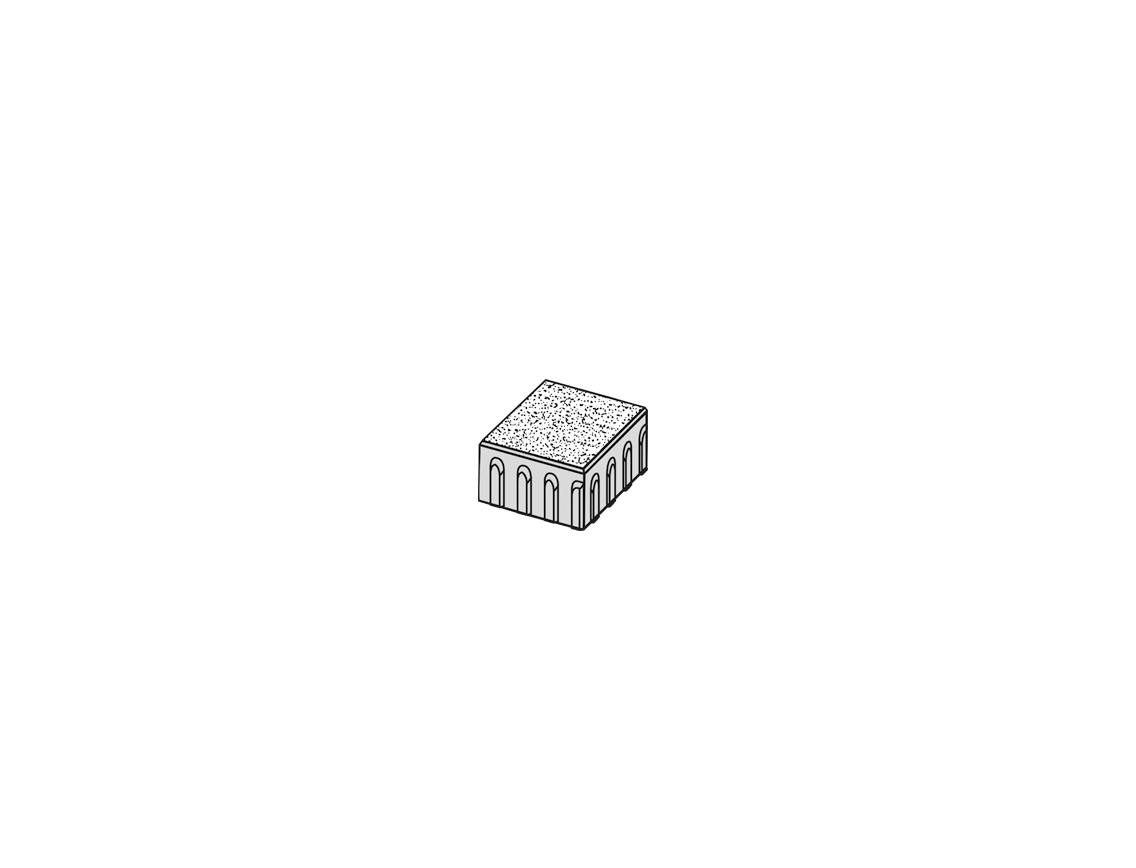

150 x 150 146 x 146

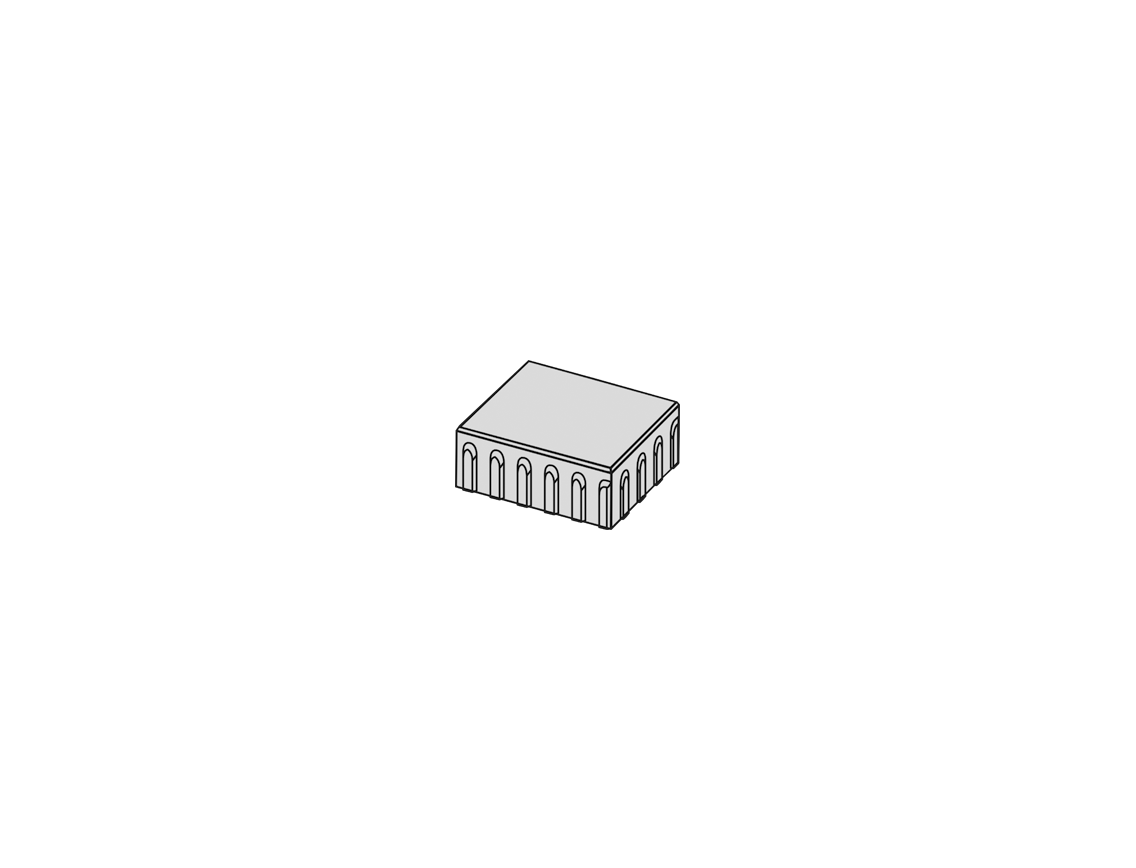

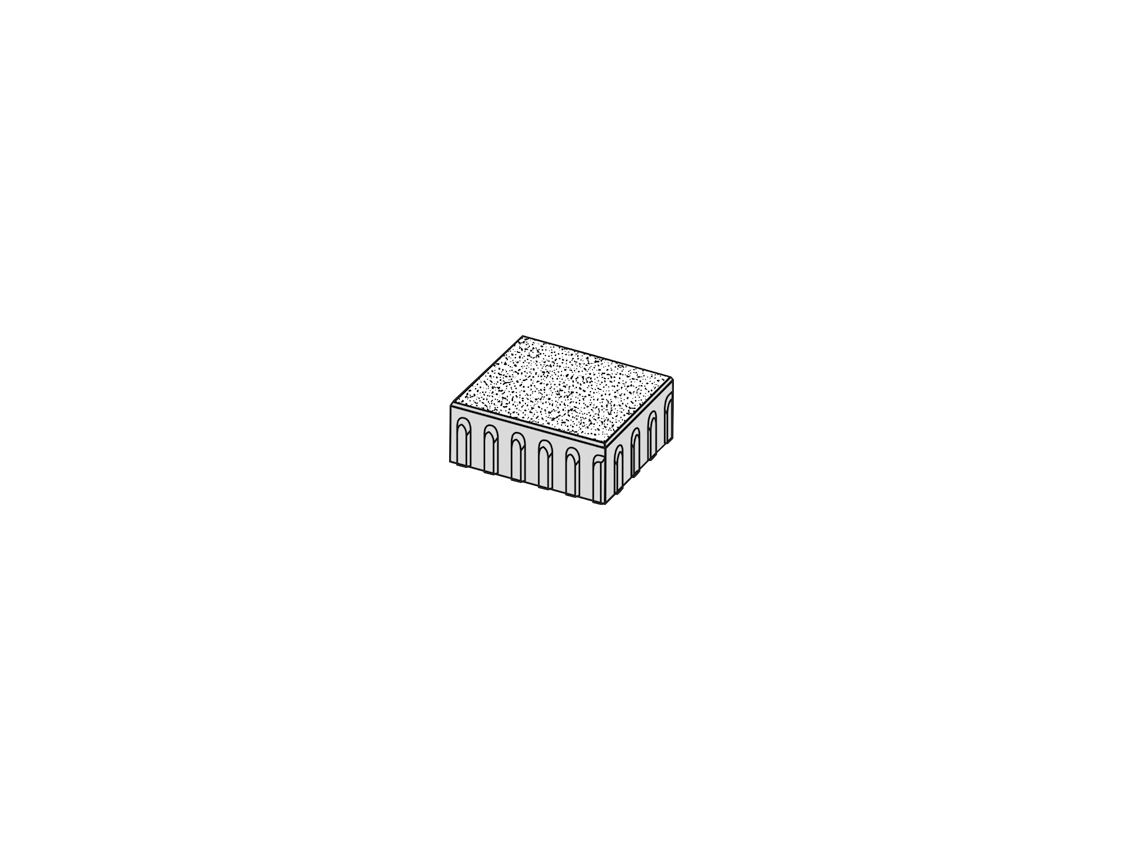

225 x 150 221 x 146

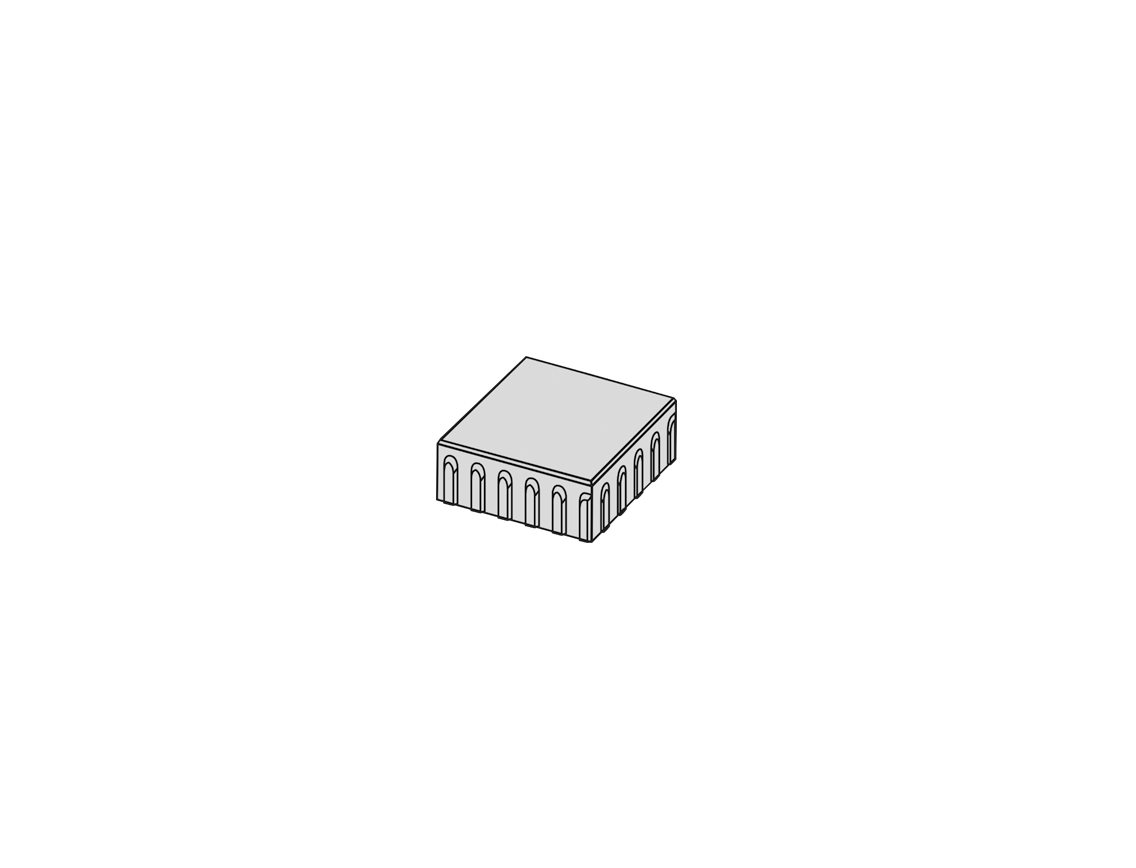

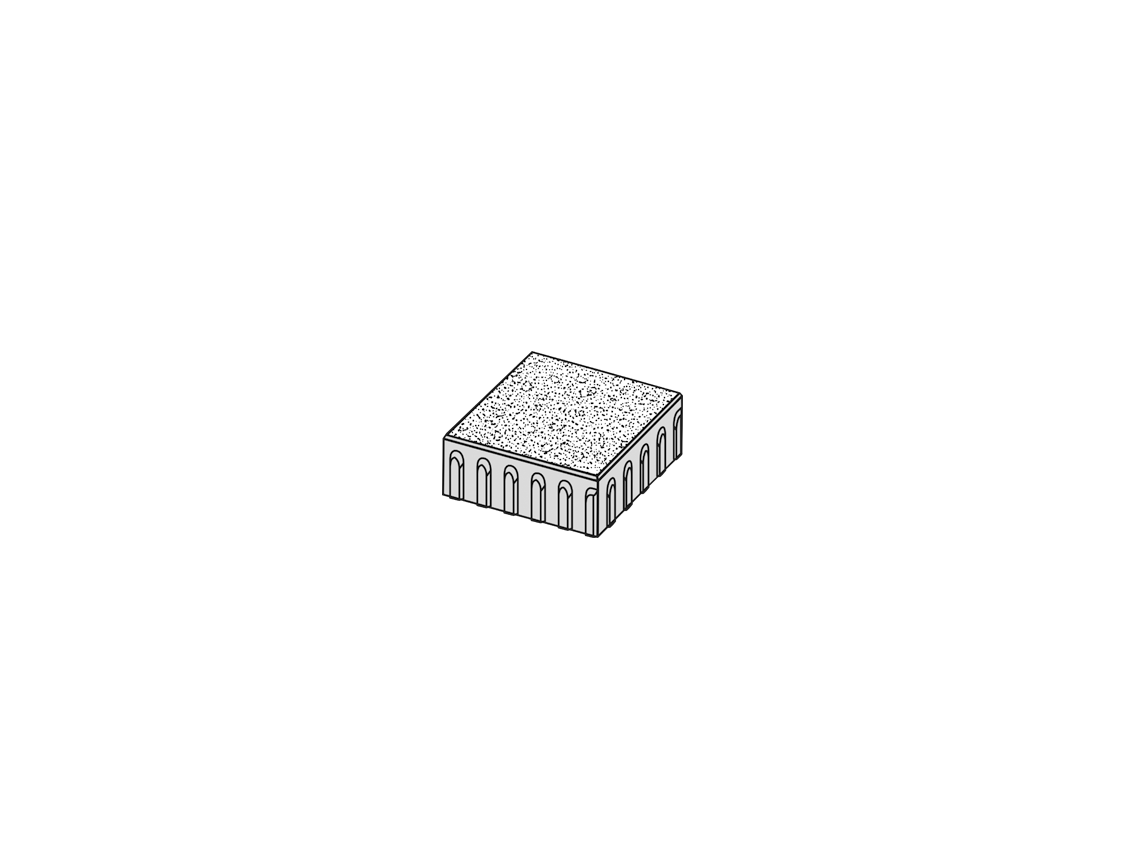

225 x 225  221 x 221

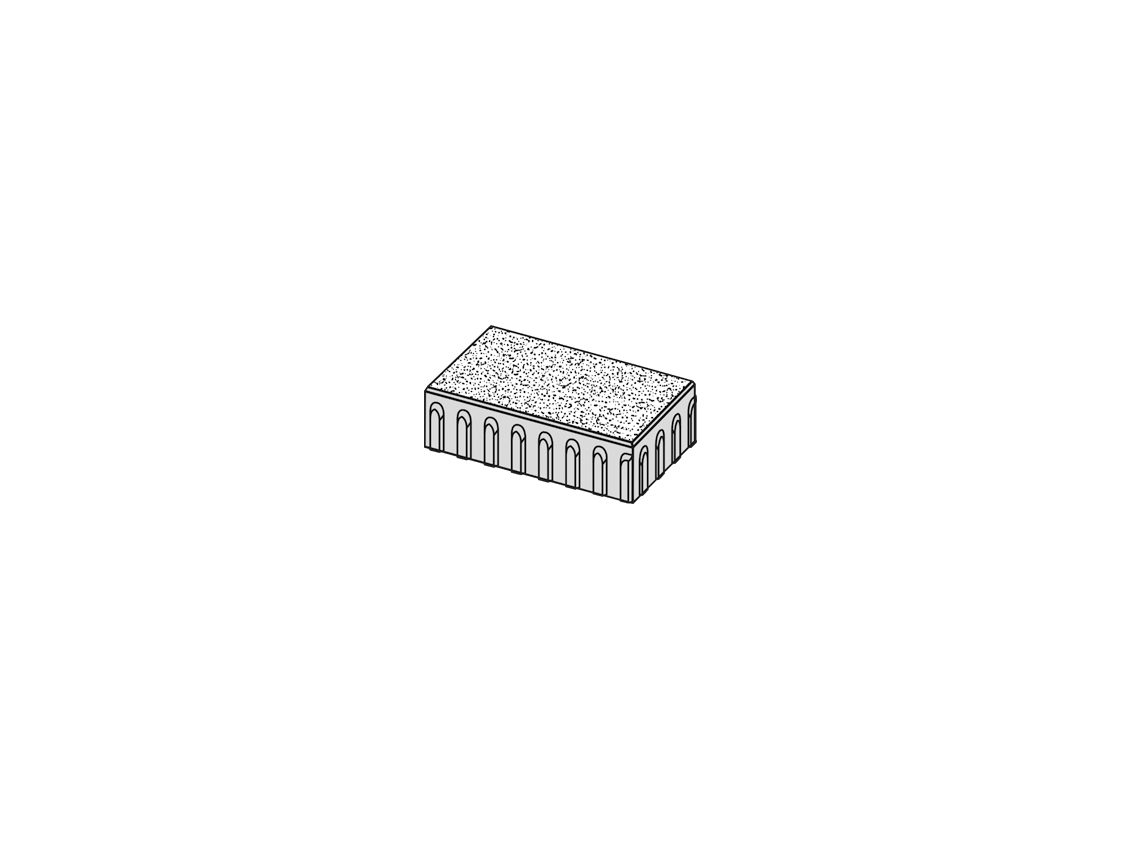

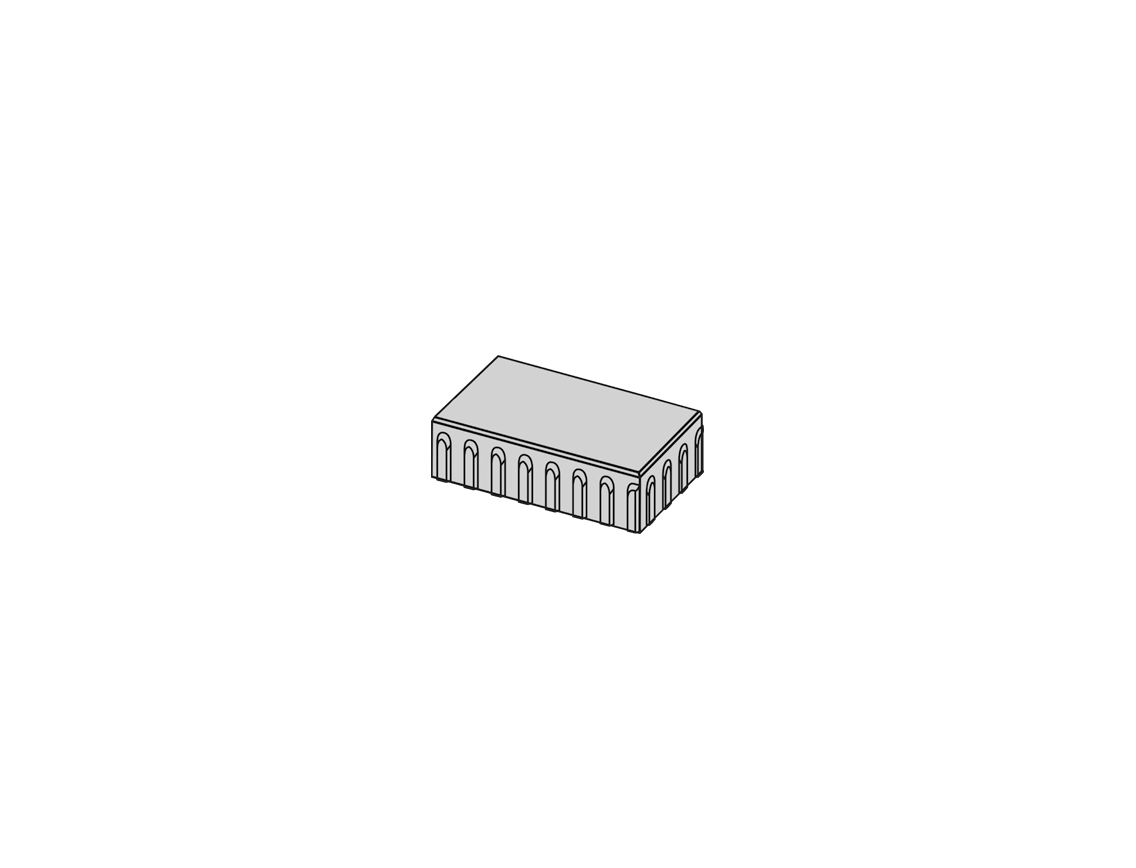

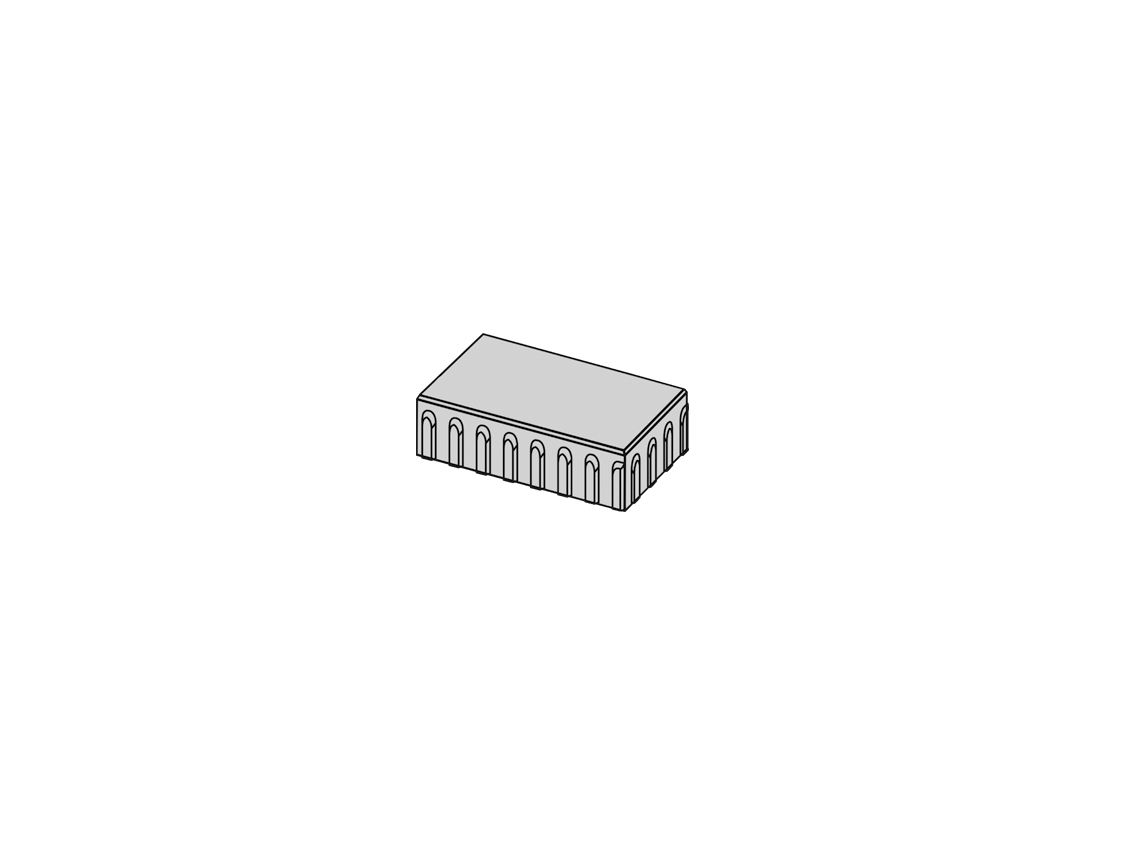

300 x 150 296 x 146
AQUA DUO  300 x 150 296 x 146

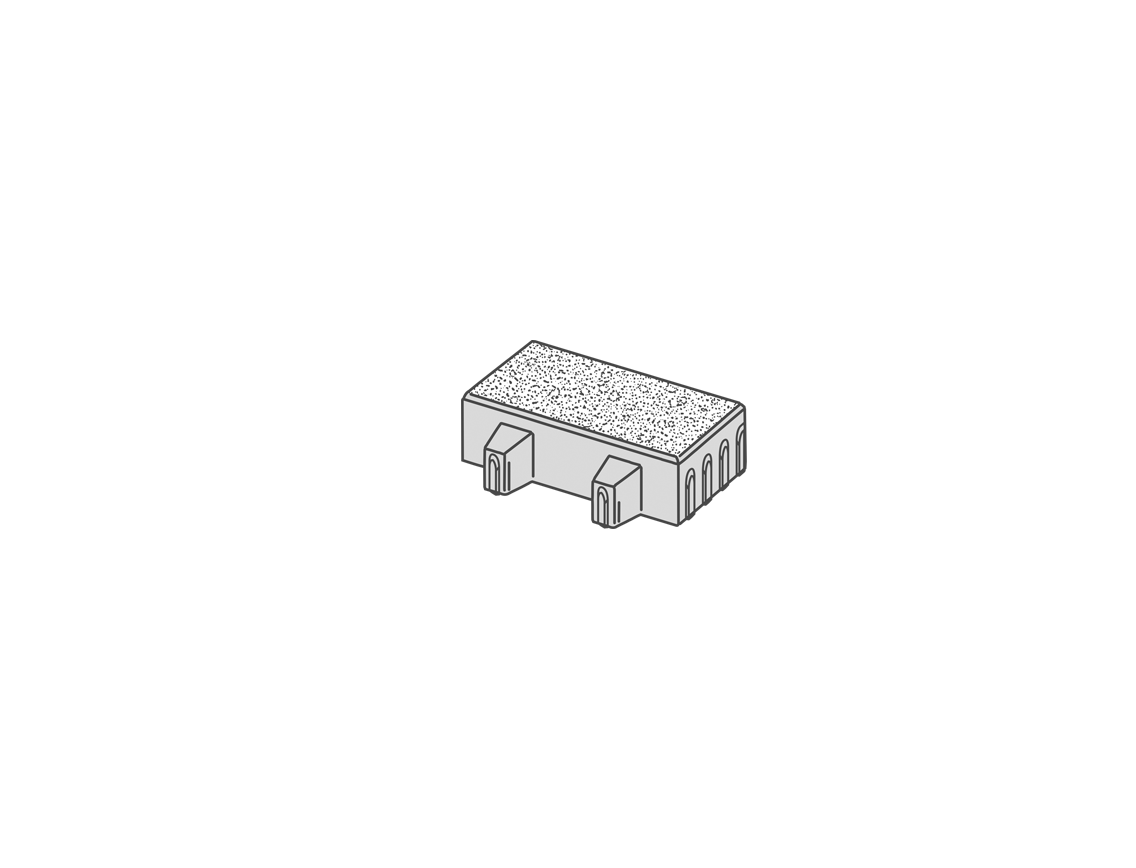

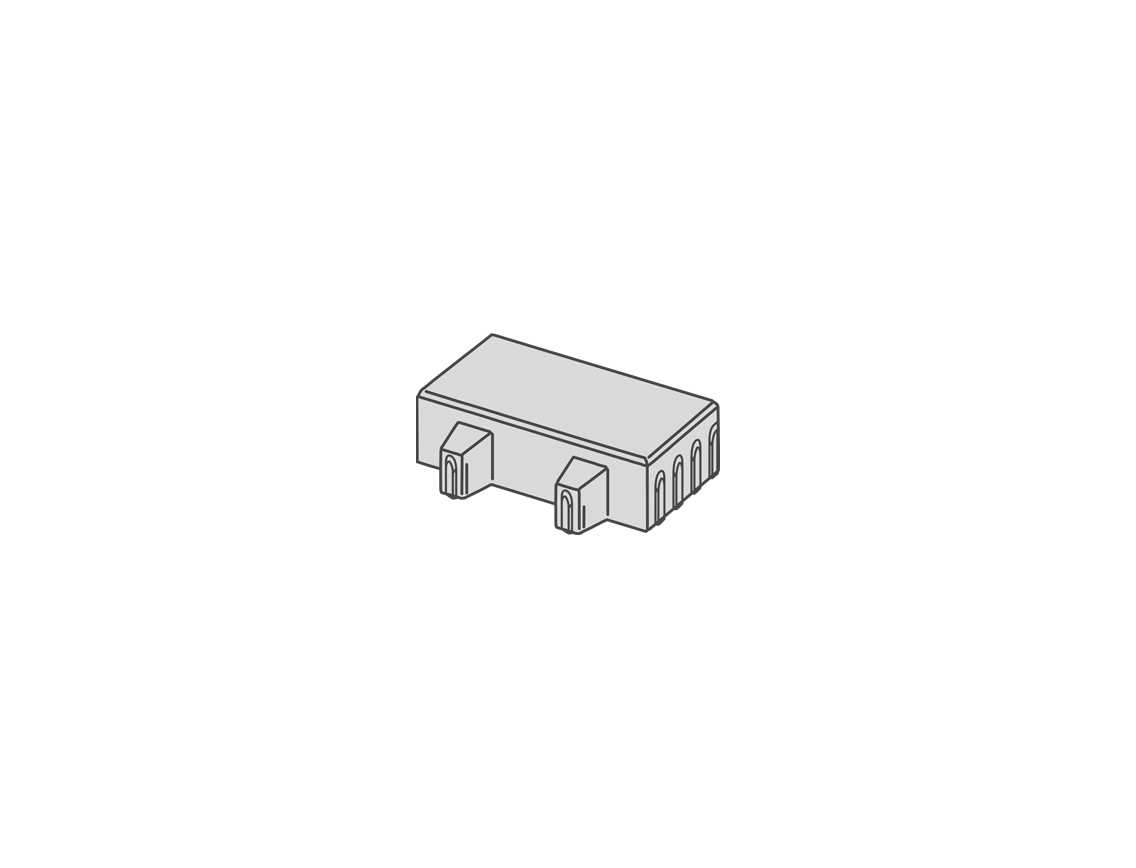

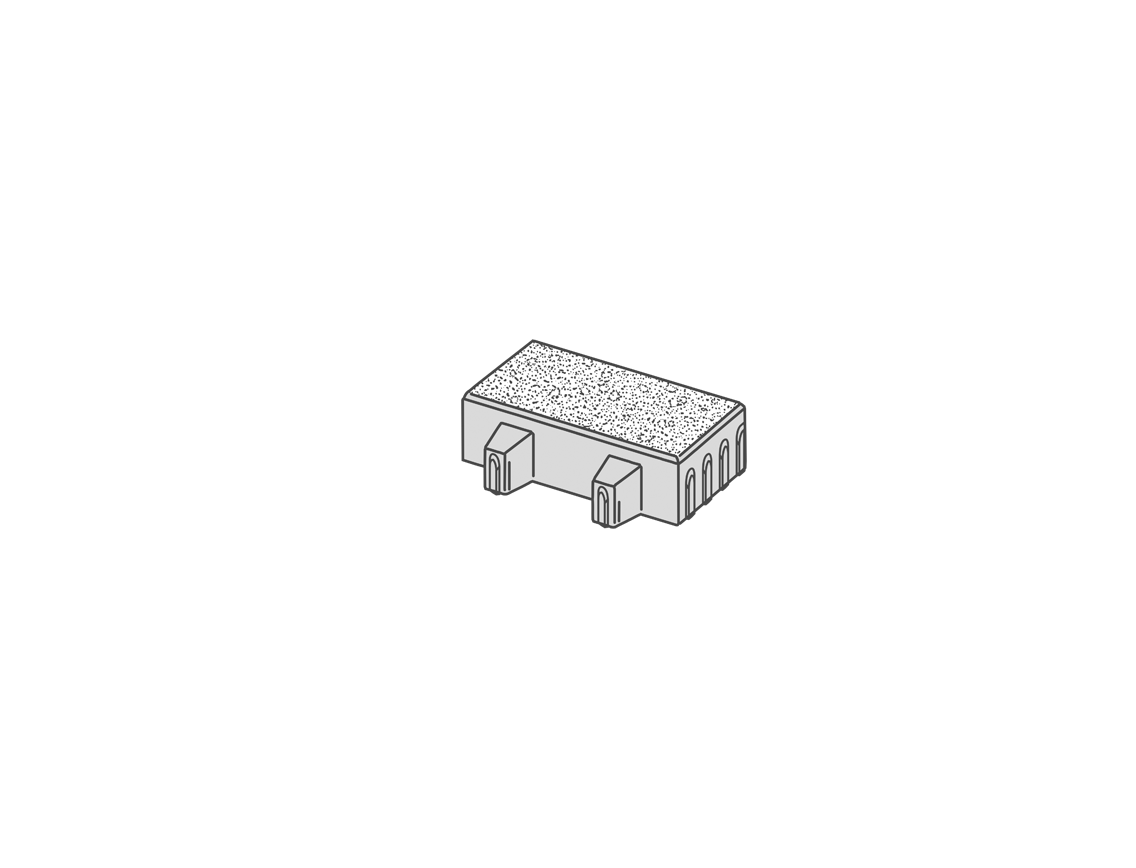

Längsrasenfugenstein
300 x 150

296 x 120

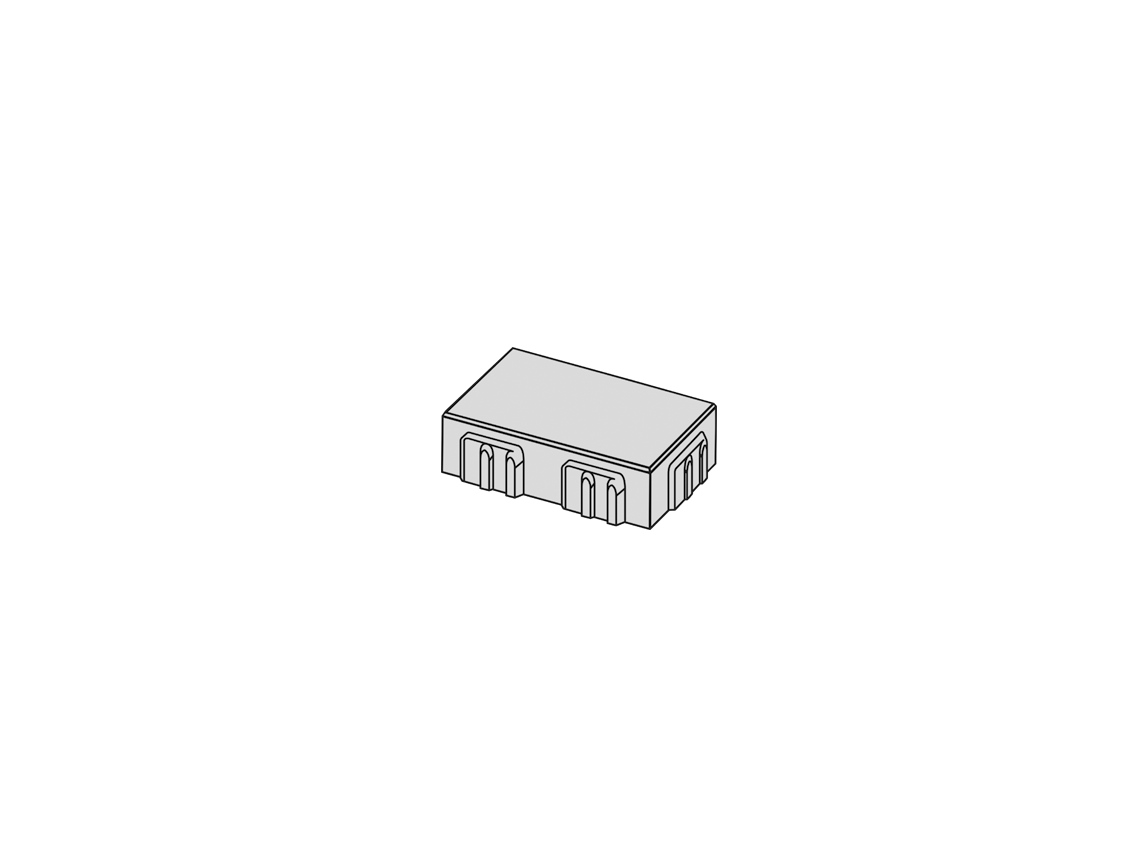

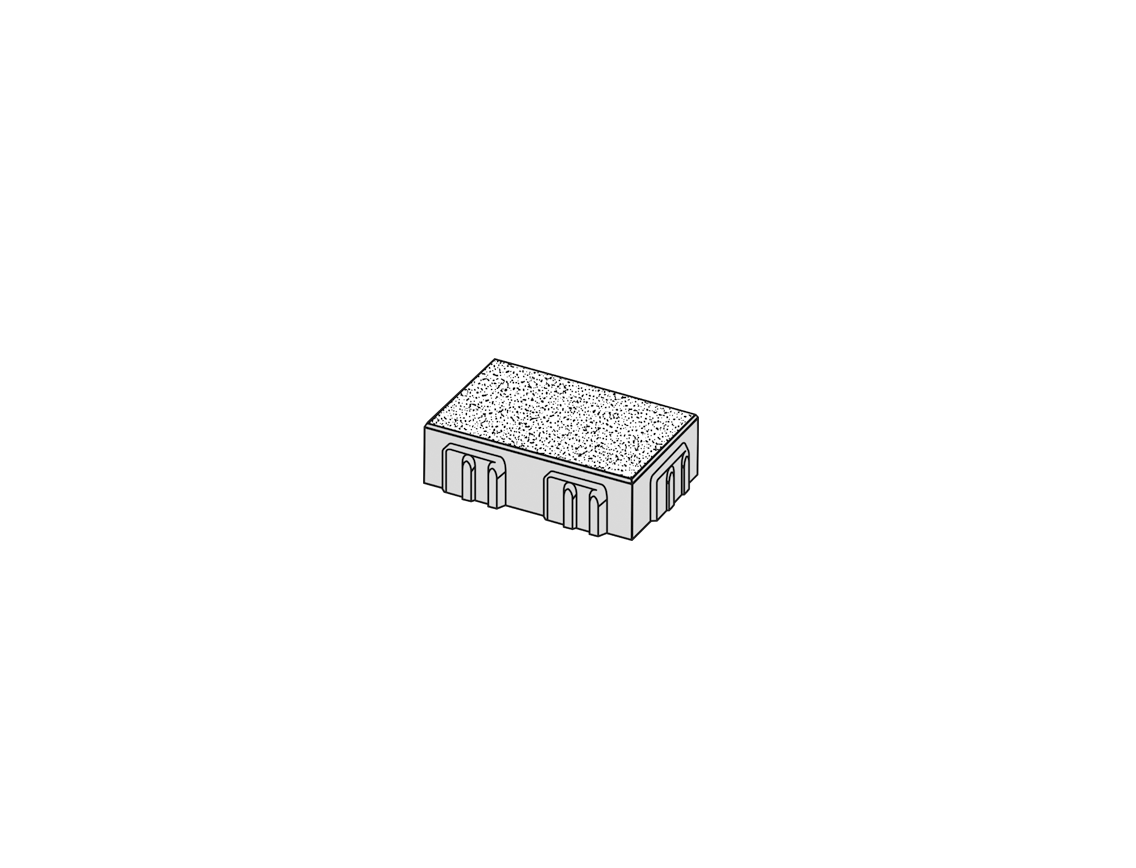

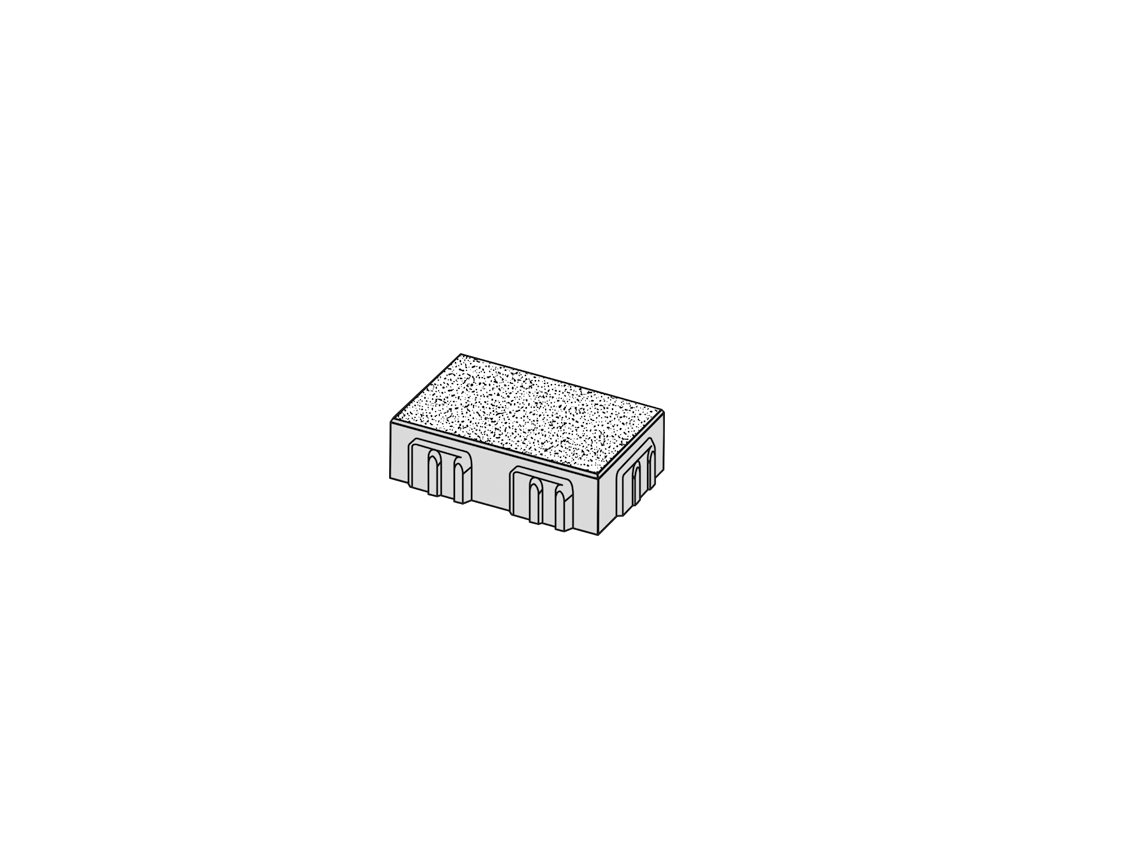

Drainfugenstein
300 x 150
292 x 142

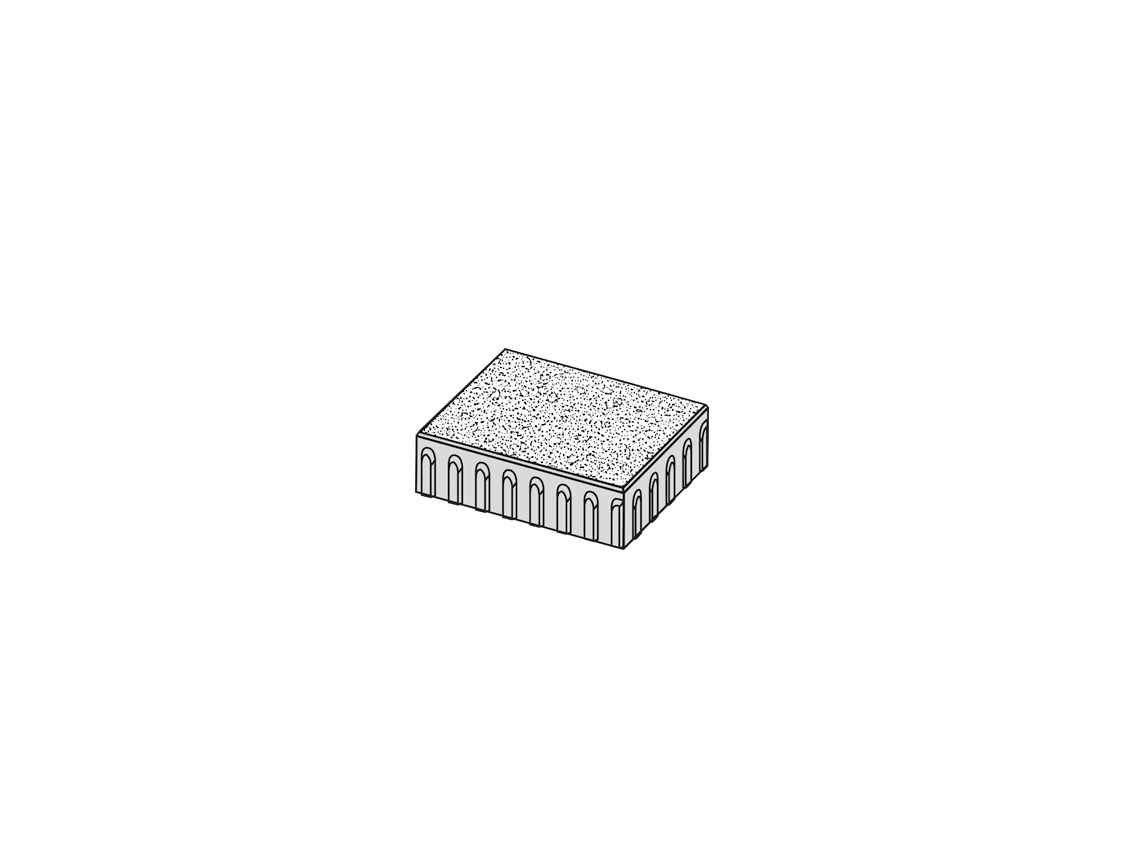

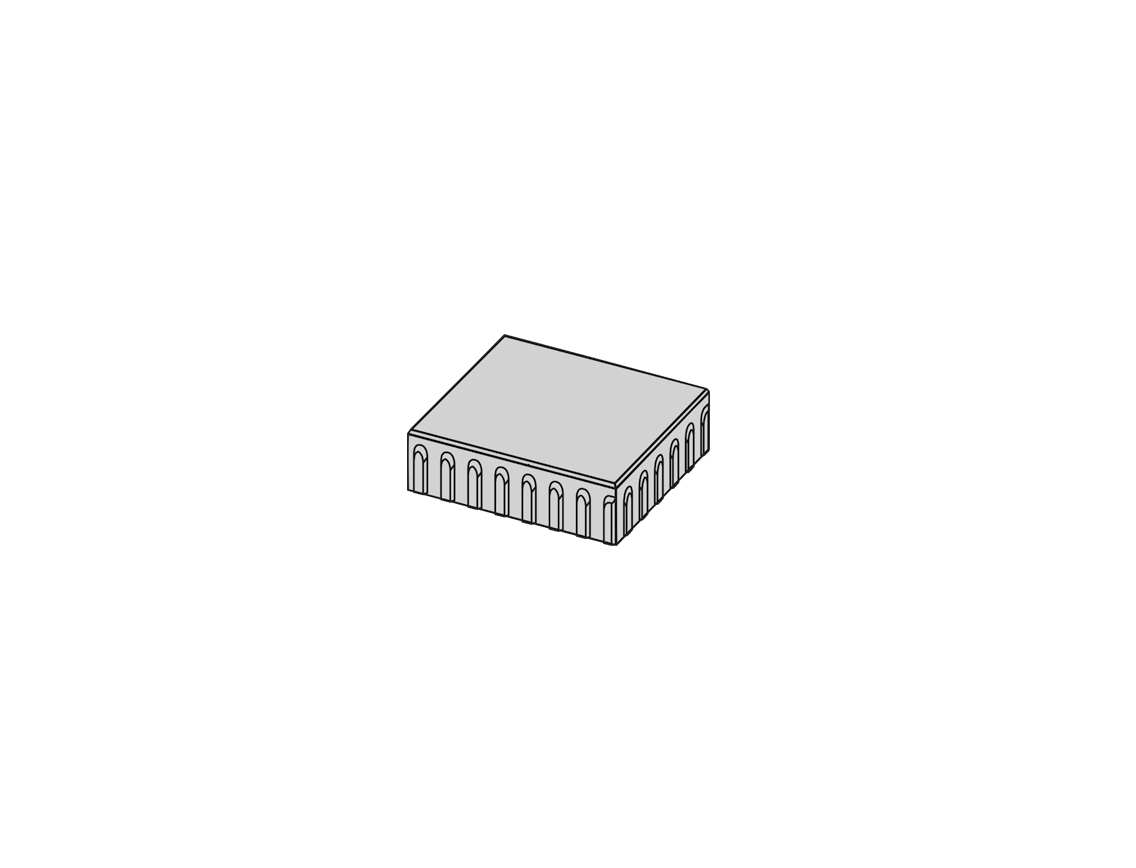

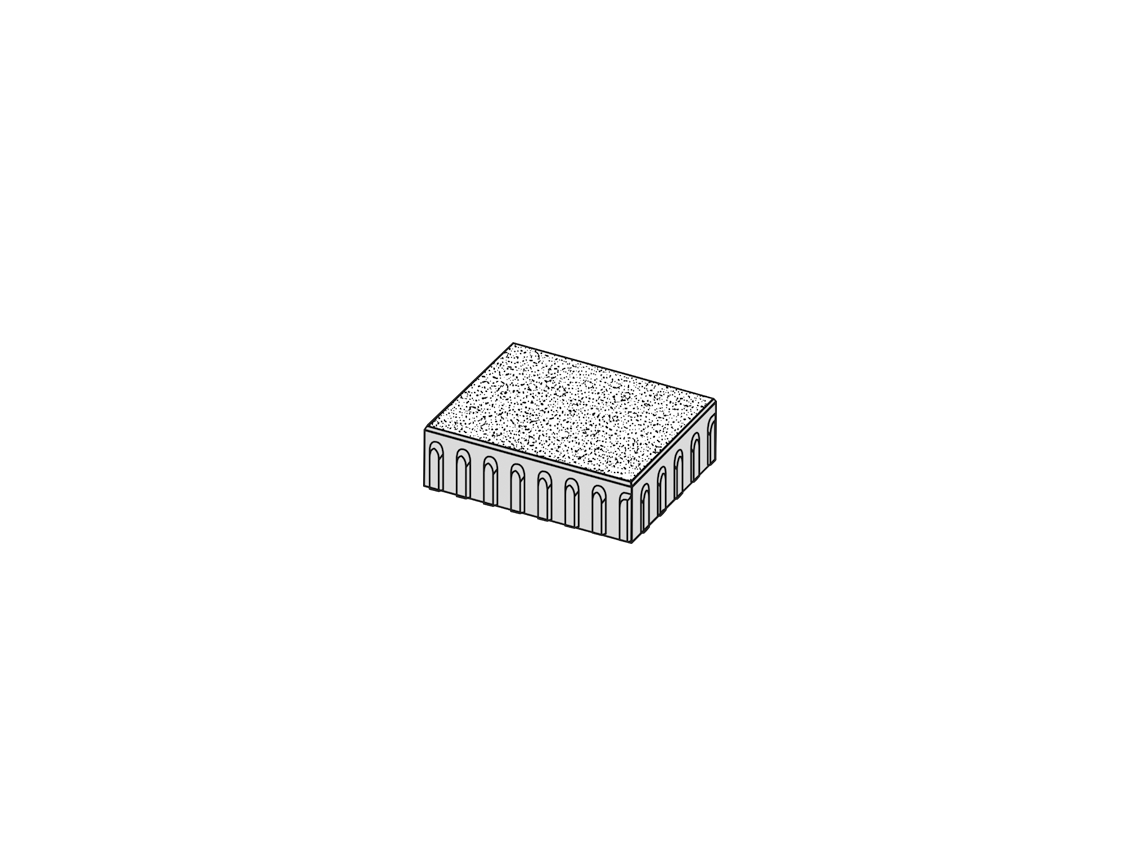

300 x 225 296 x 221

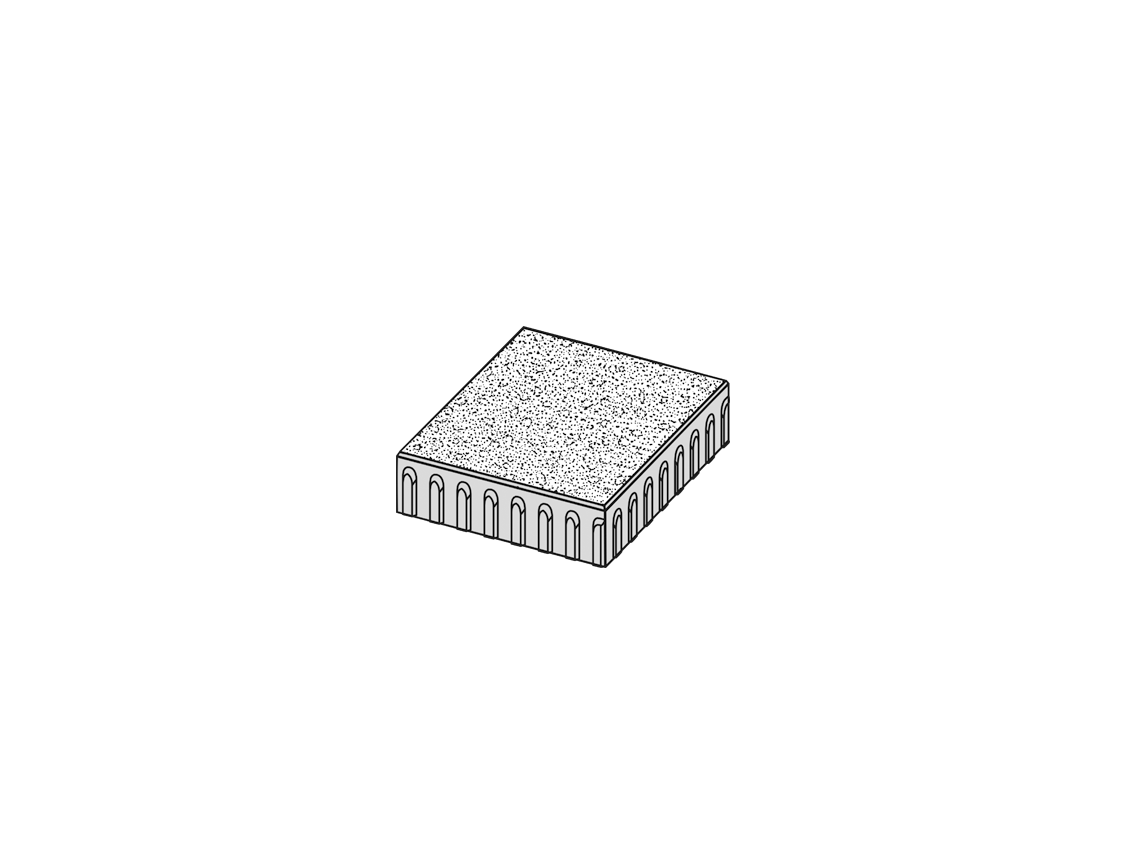

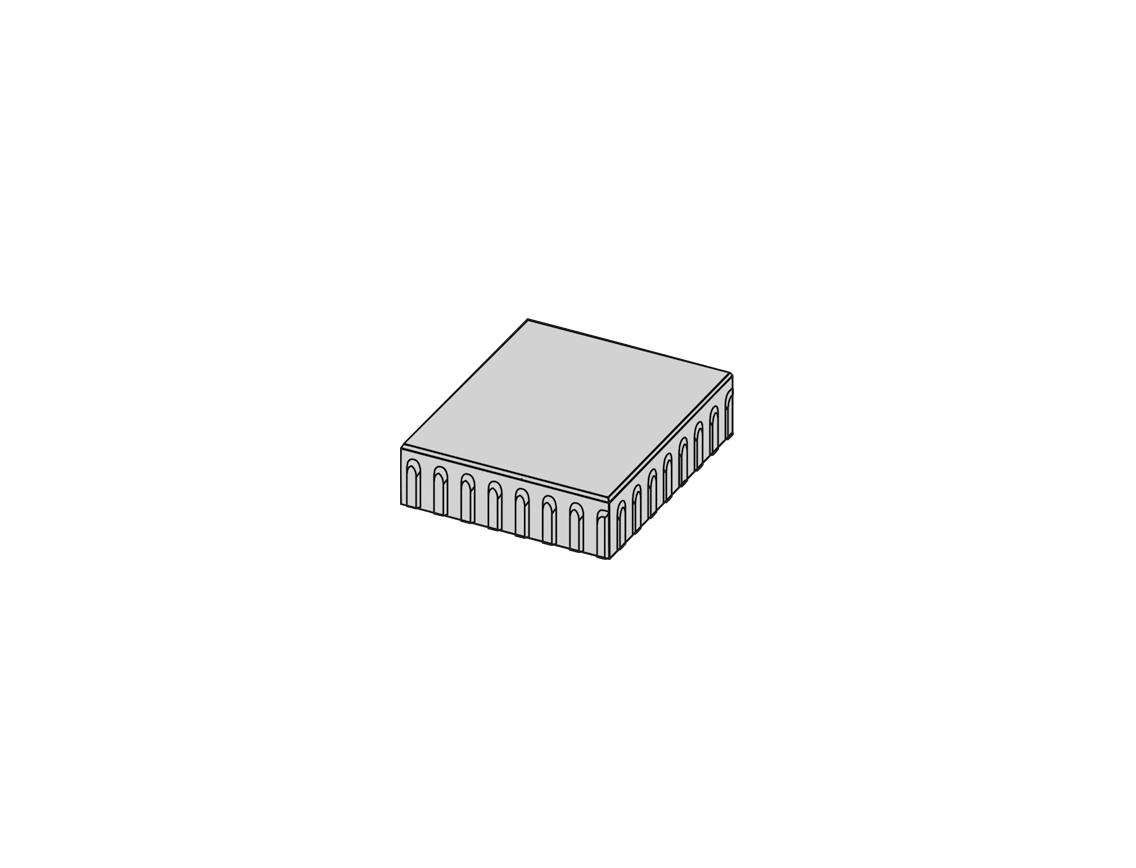

300 x 300  296 x 296

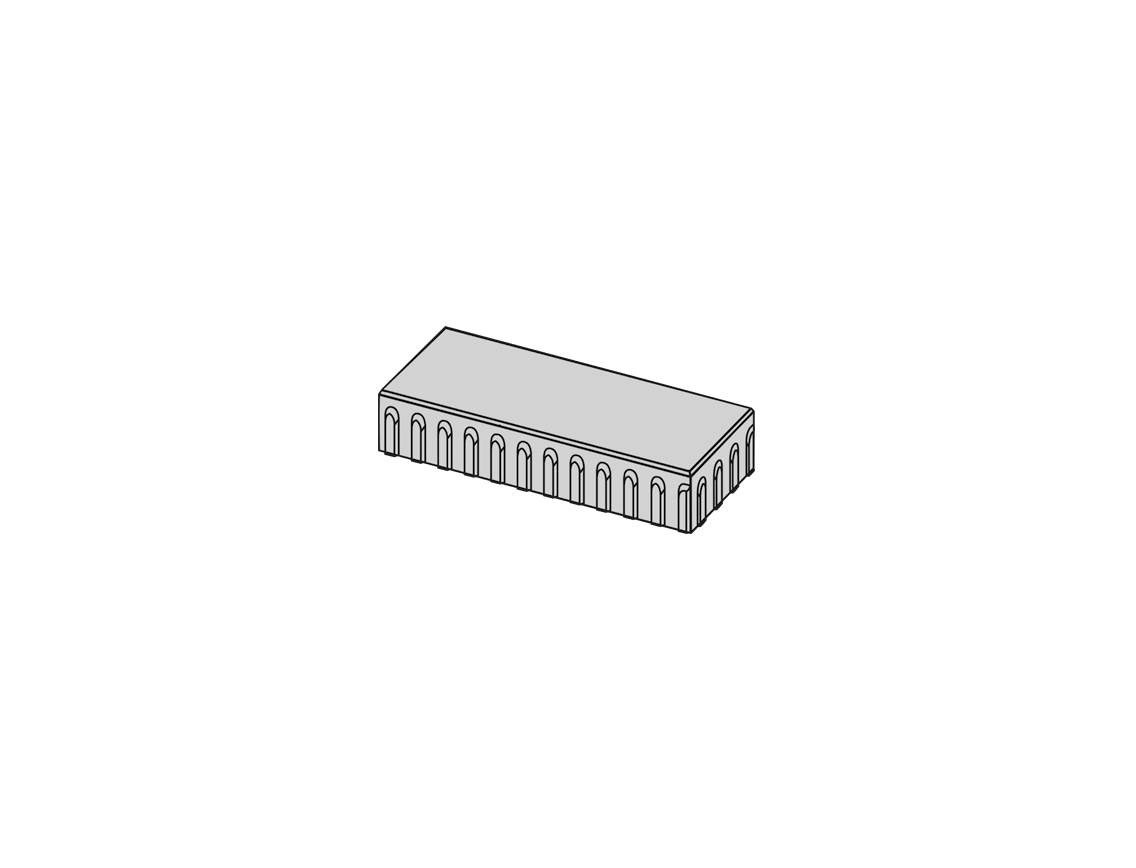

450 x 150 446 x 146

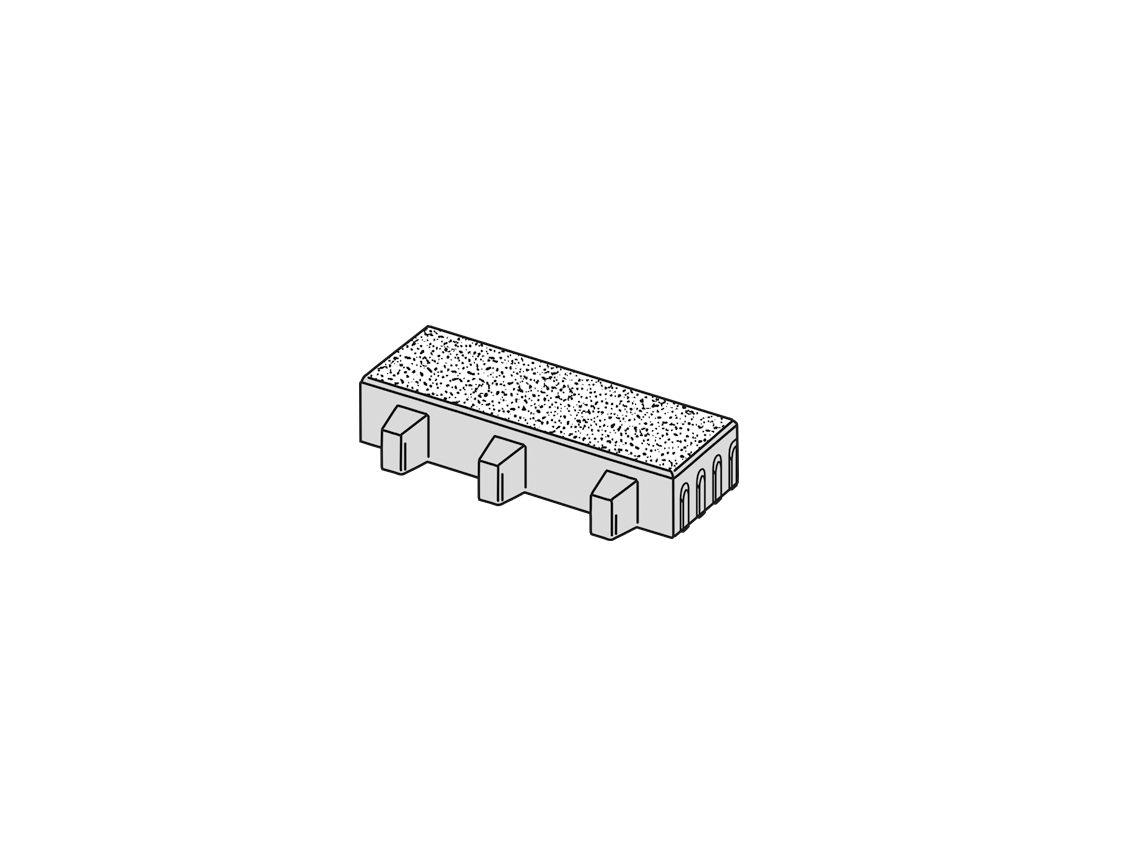

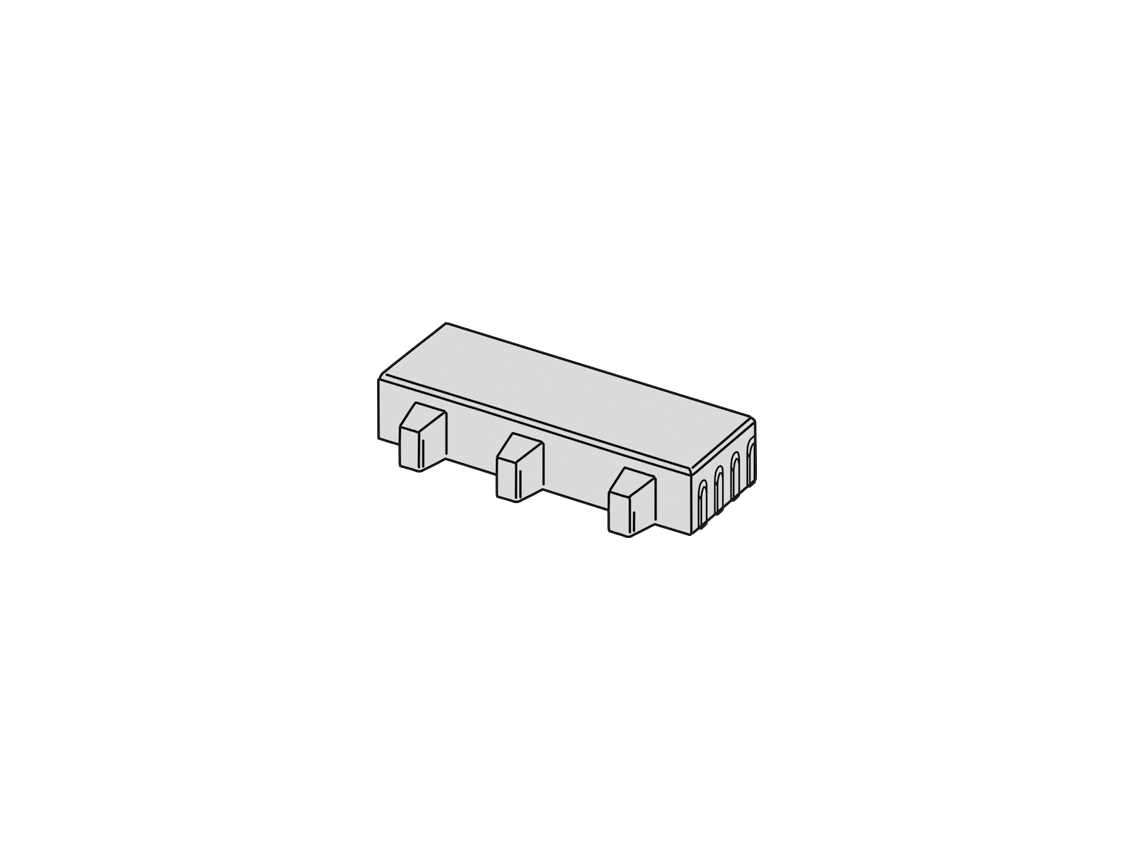

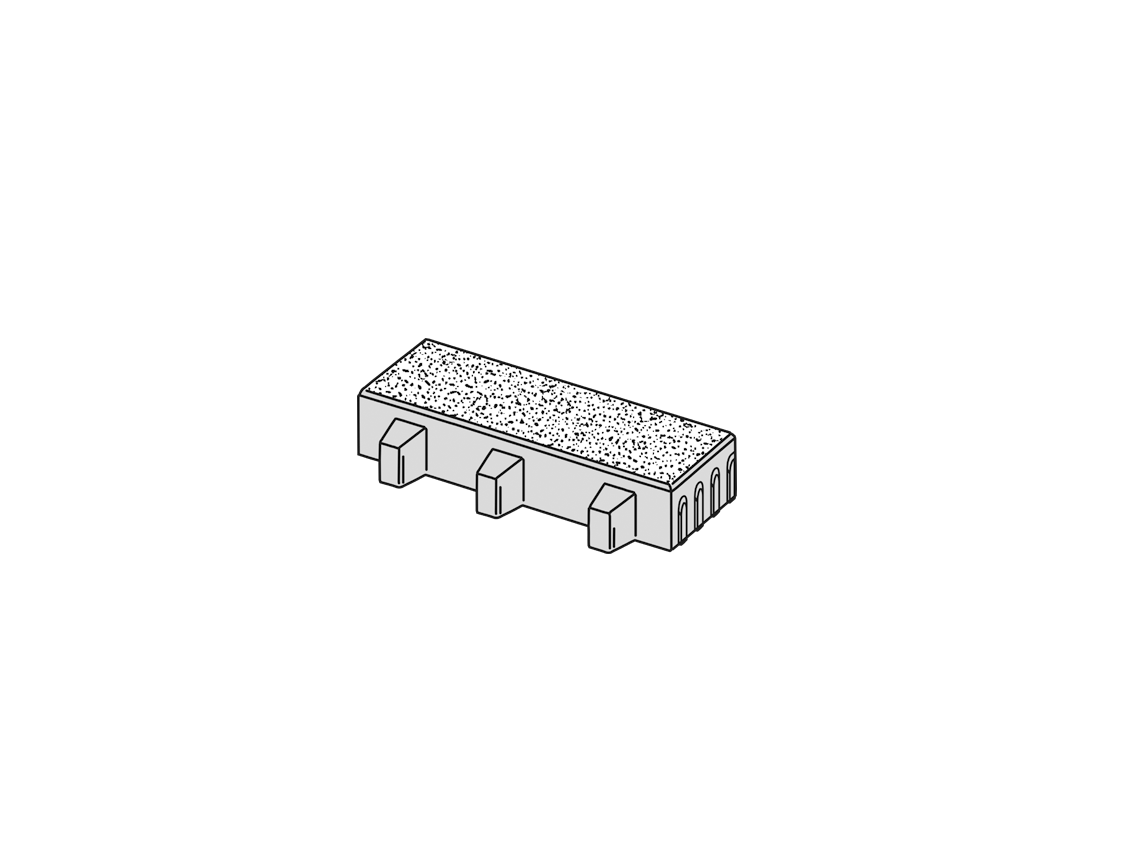

Längsrasenfugenstein
450 x 150
446 x 120

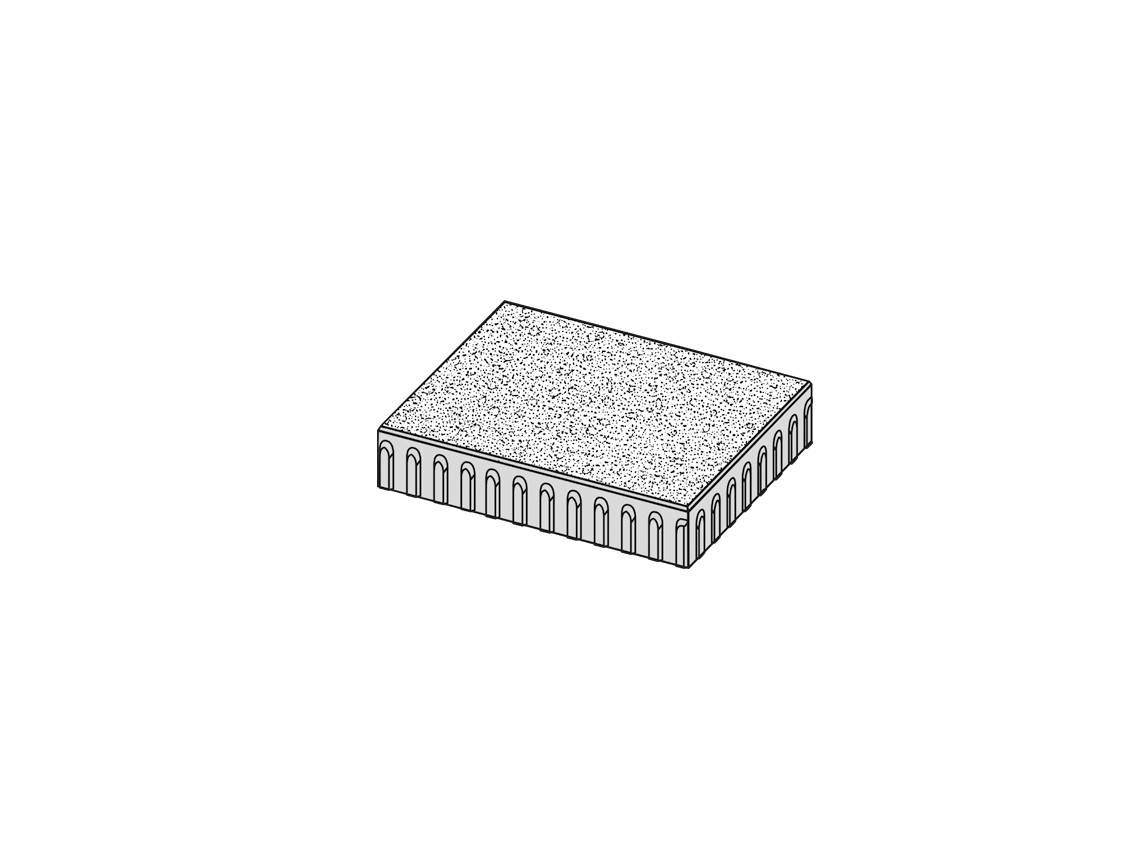

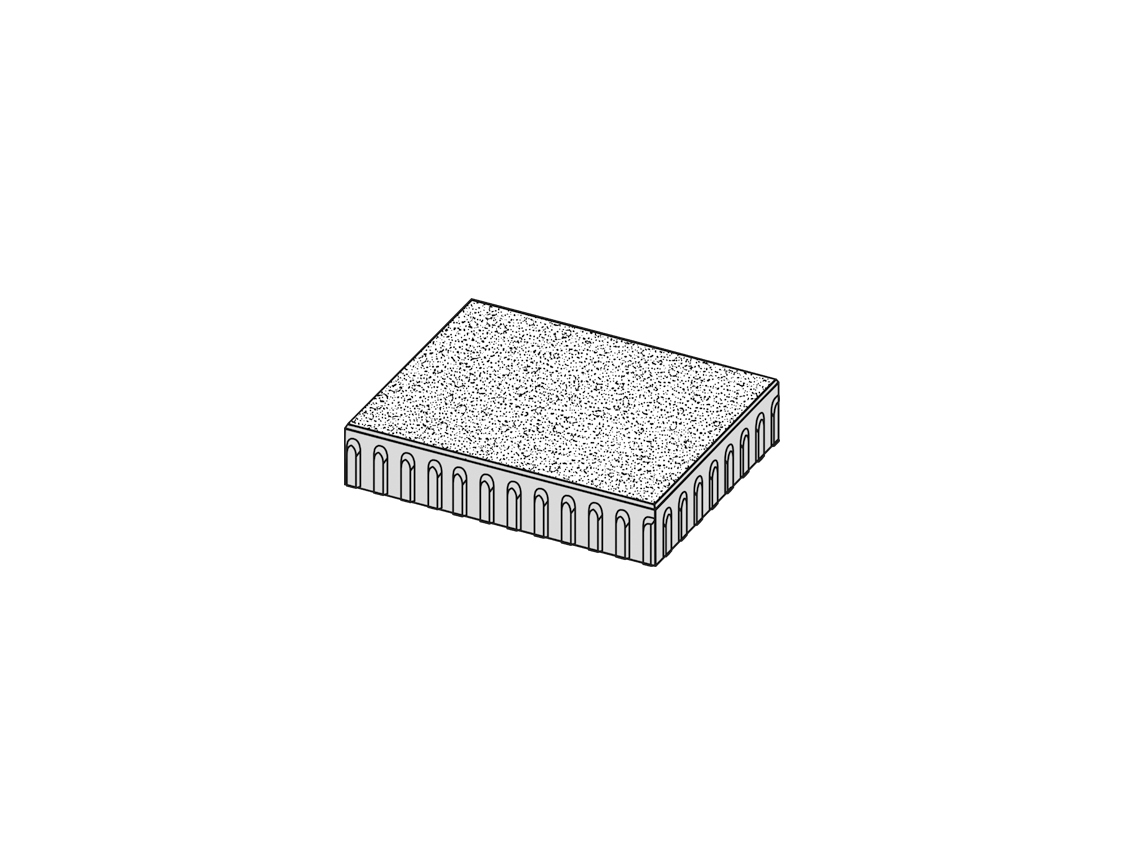

 450 x 300 446 x 296

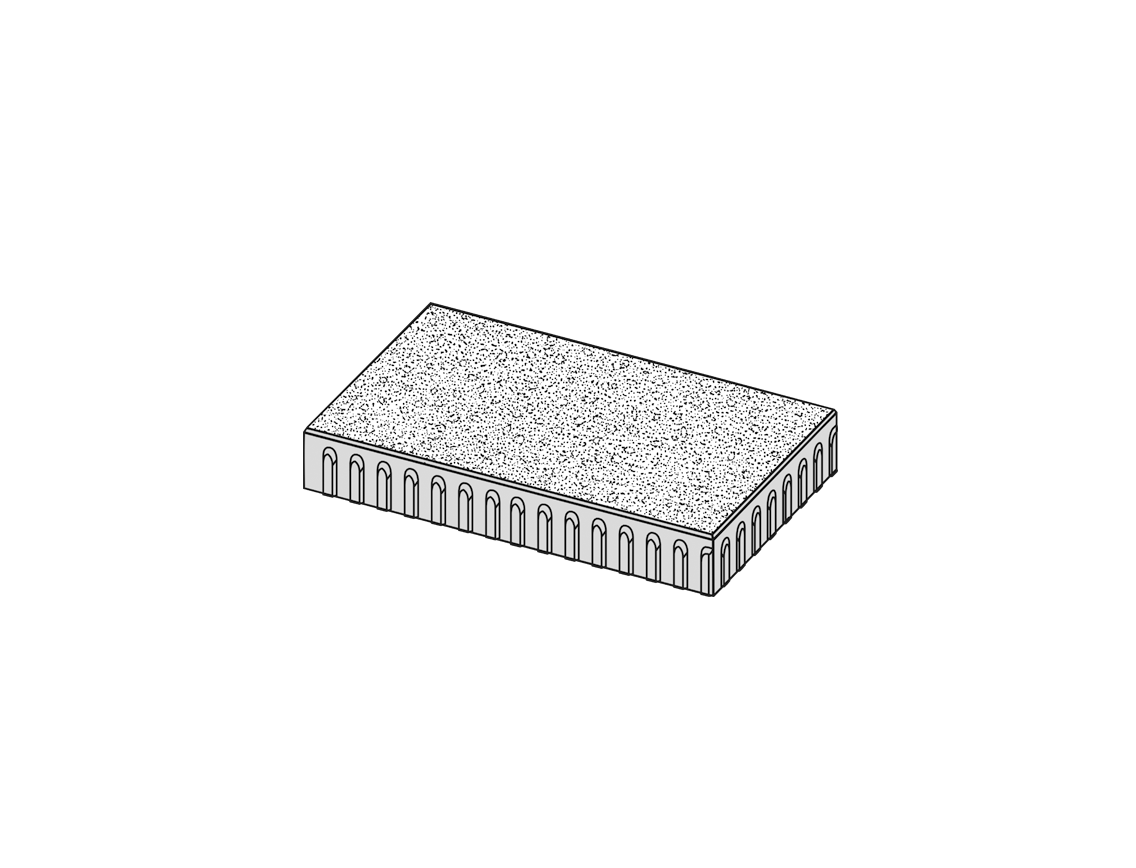

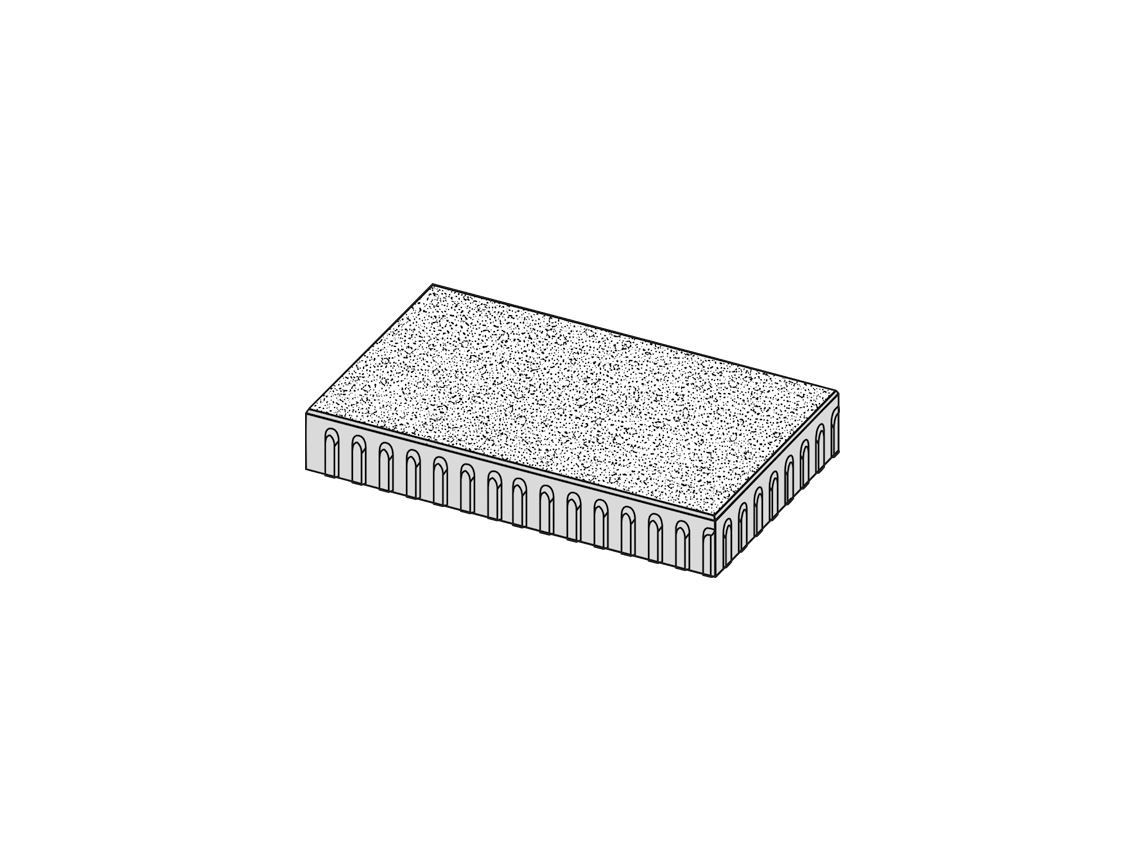

600 x 300 596 x 296

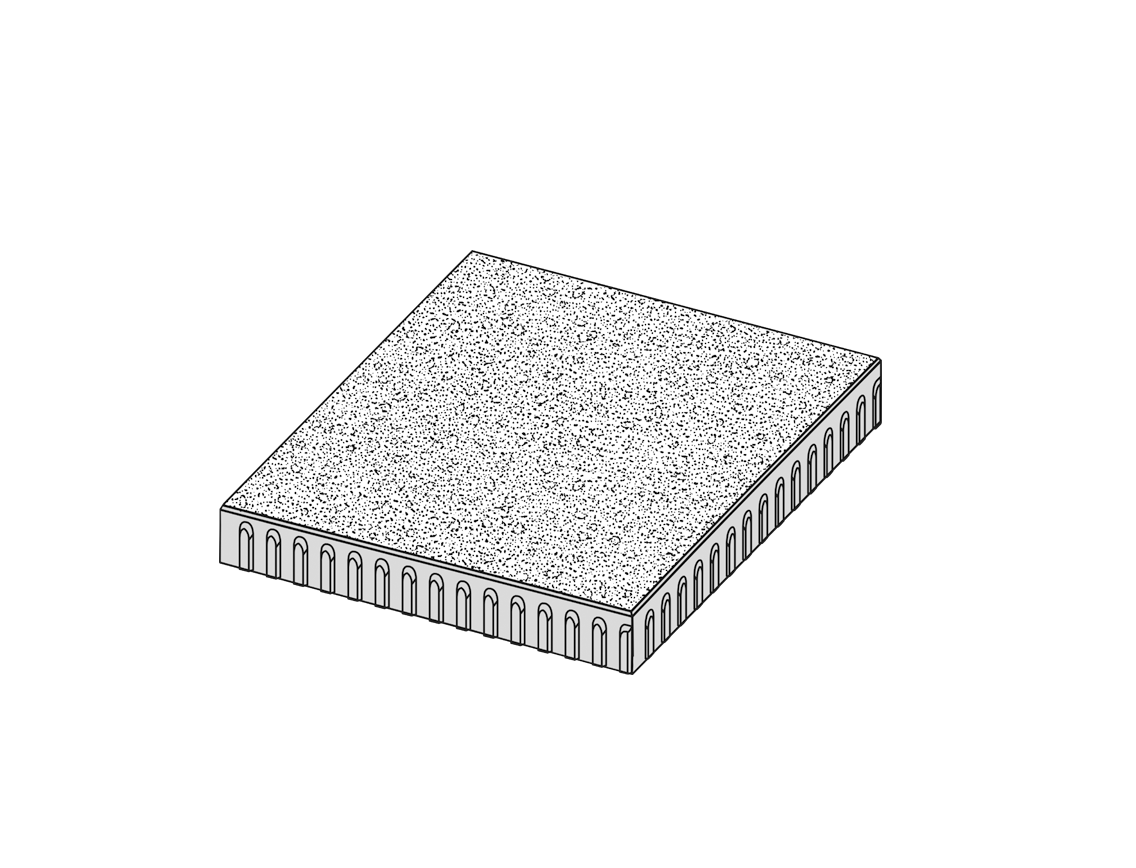

600 x 600  596 x 596

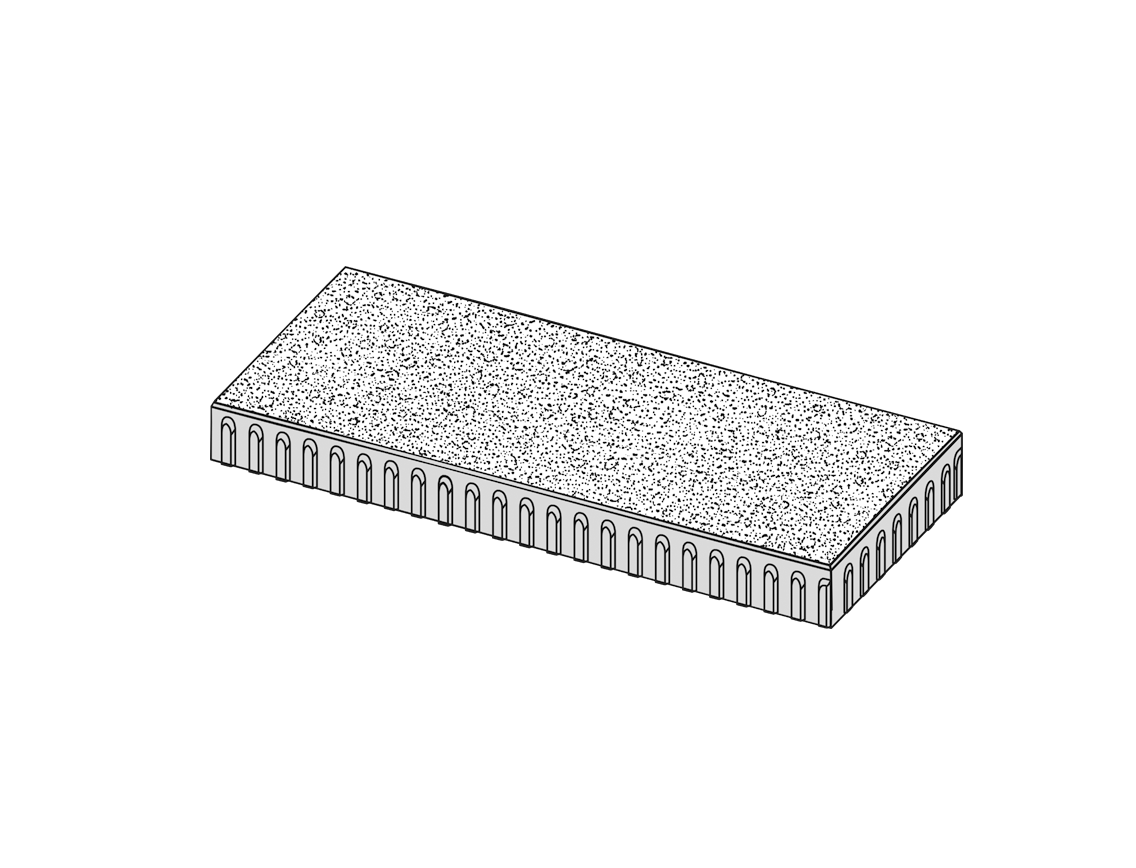

900 x 300  896 x 296
900 x 600  896 x 596

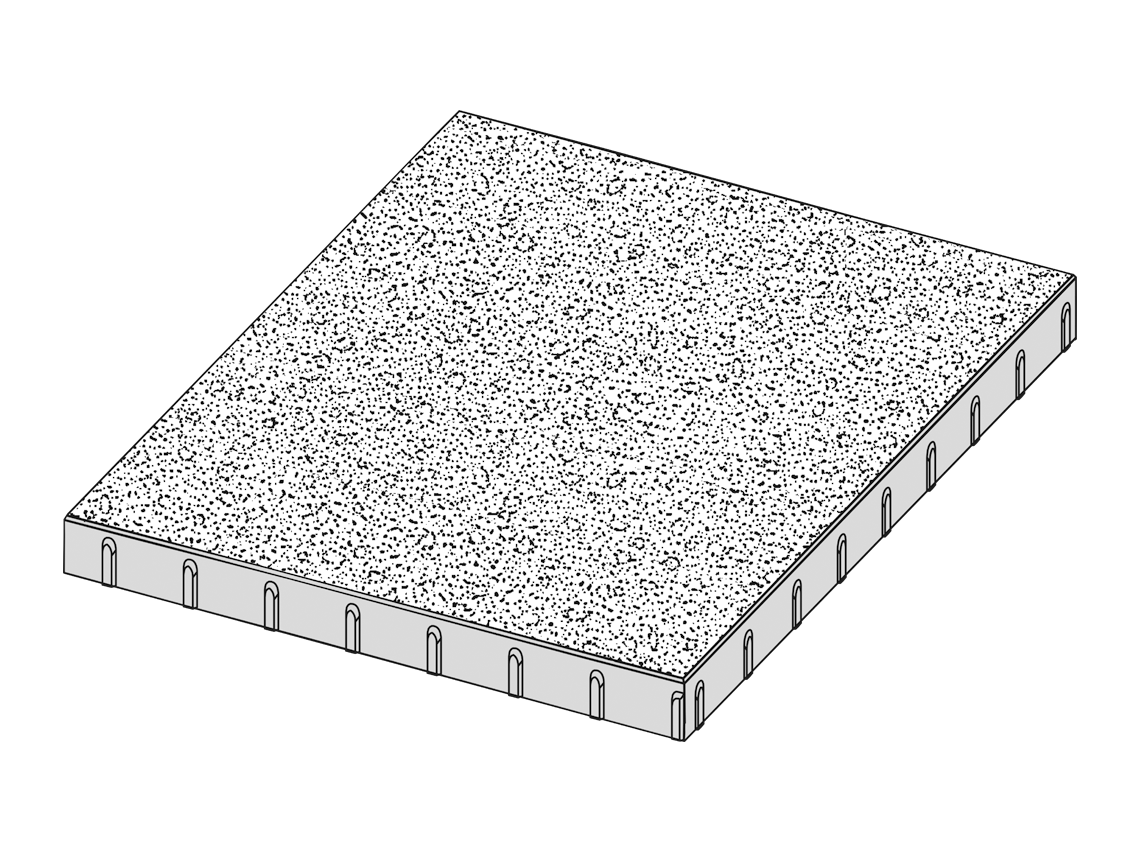

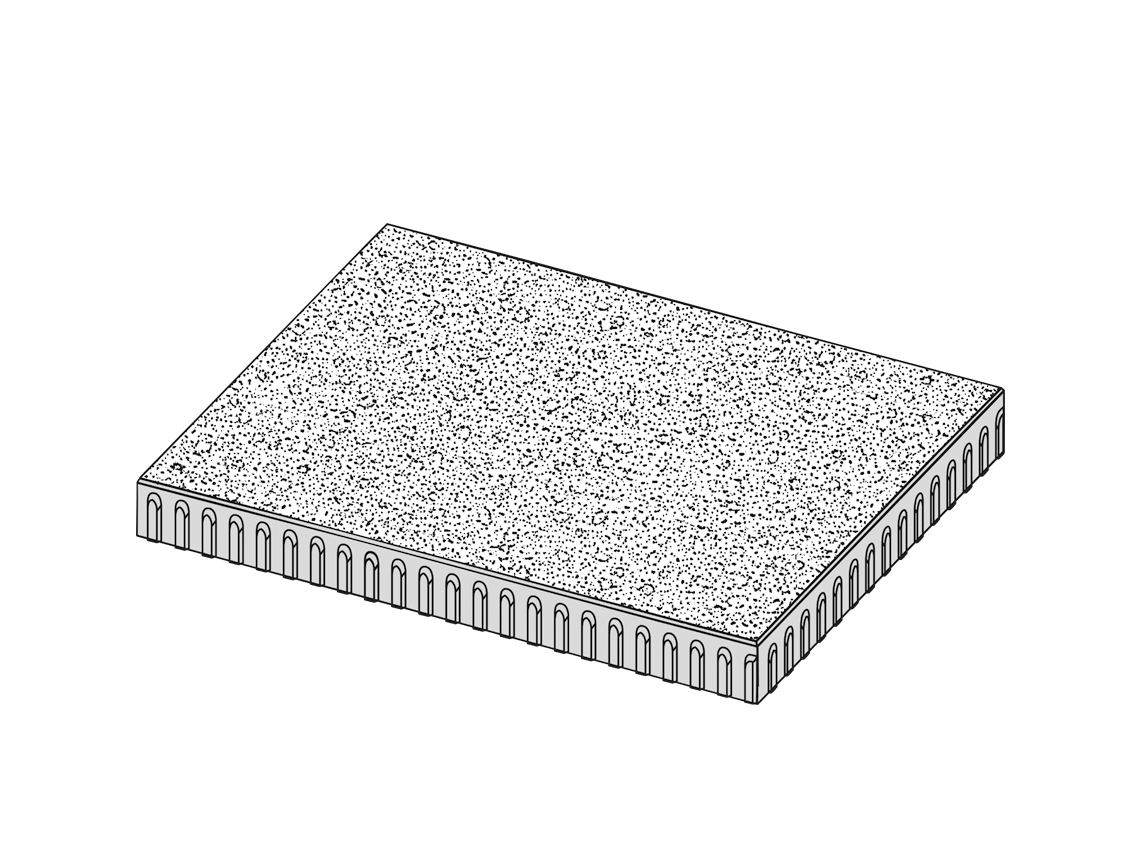

900 x 900 896 x 896

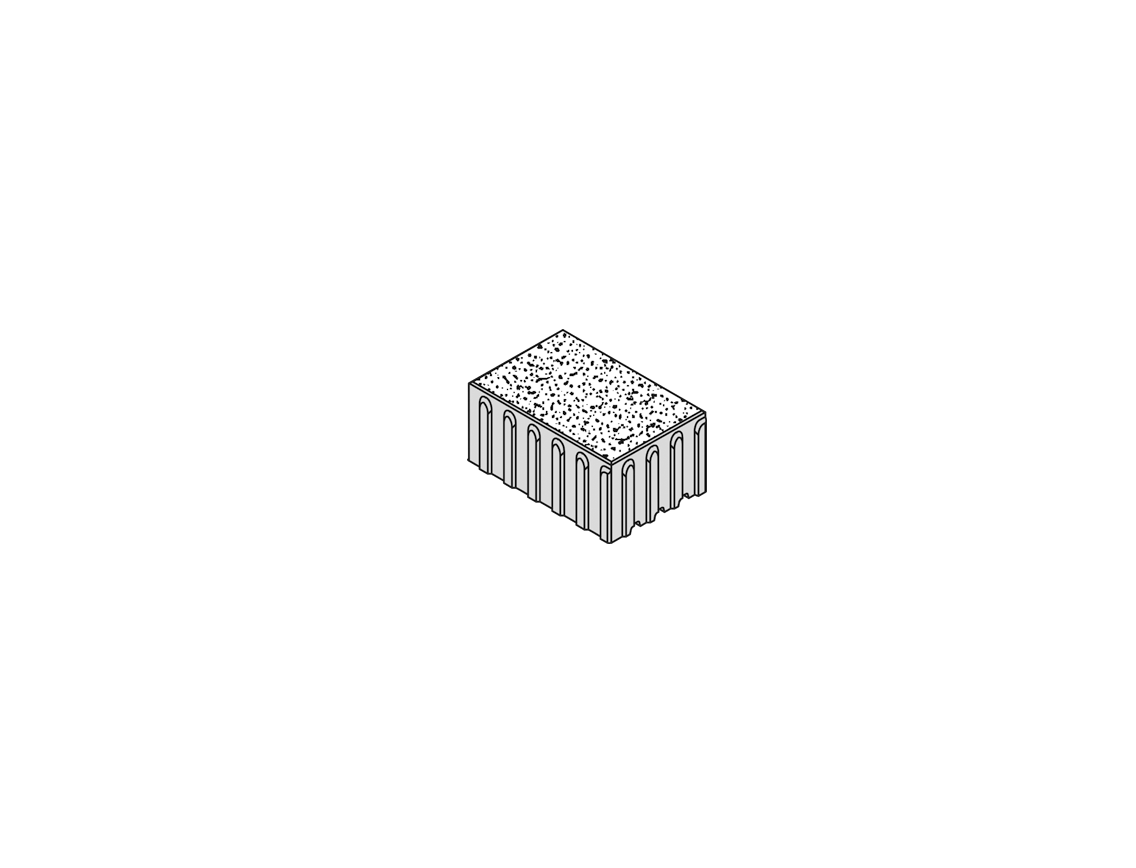

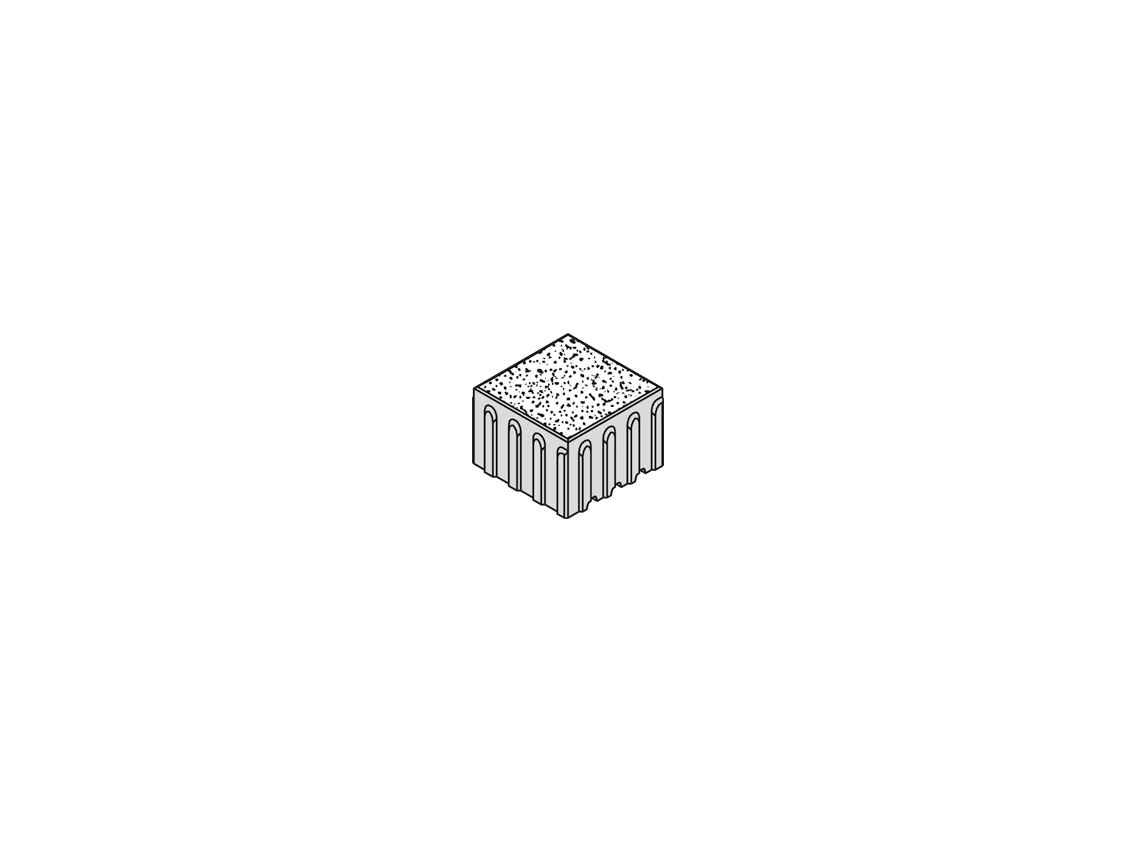

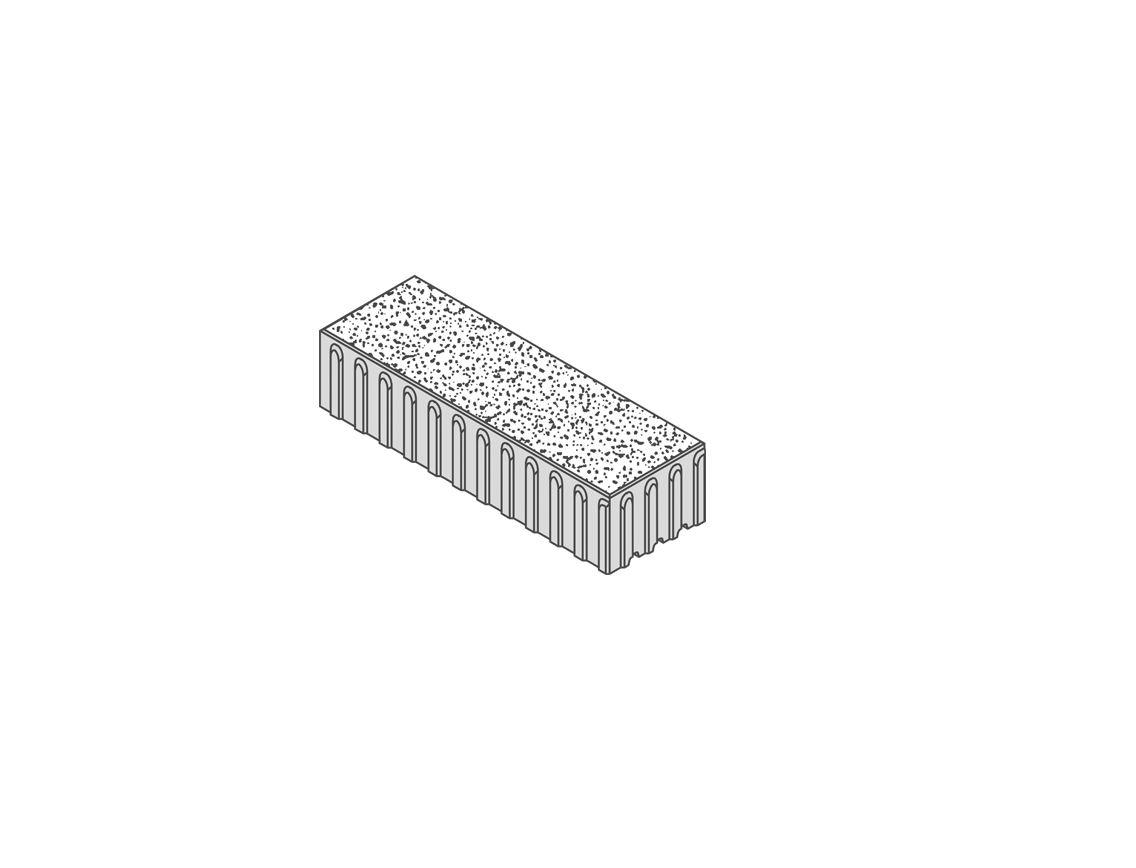

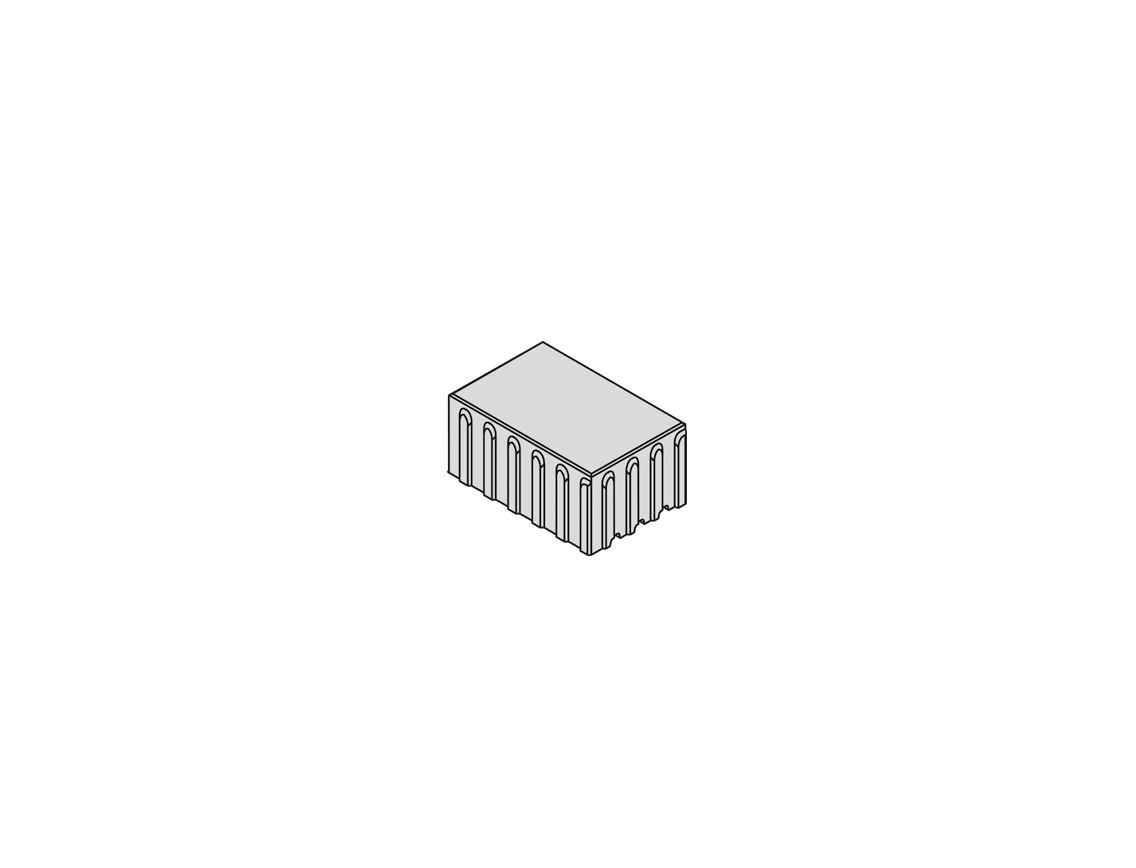

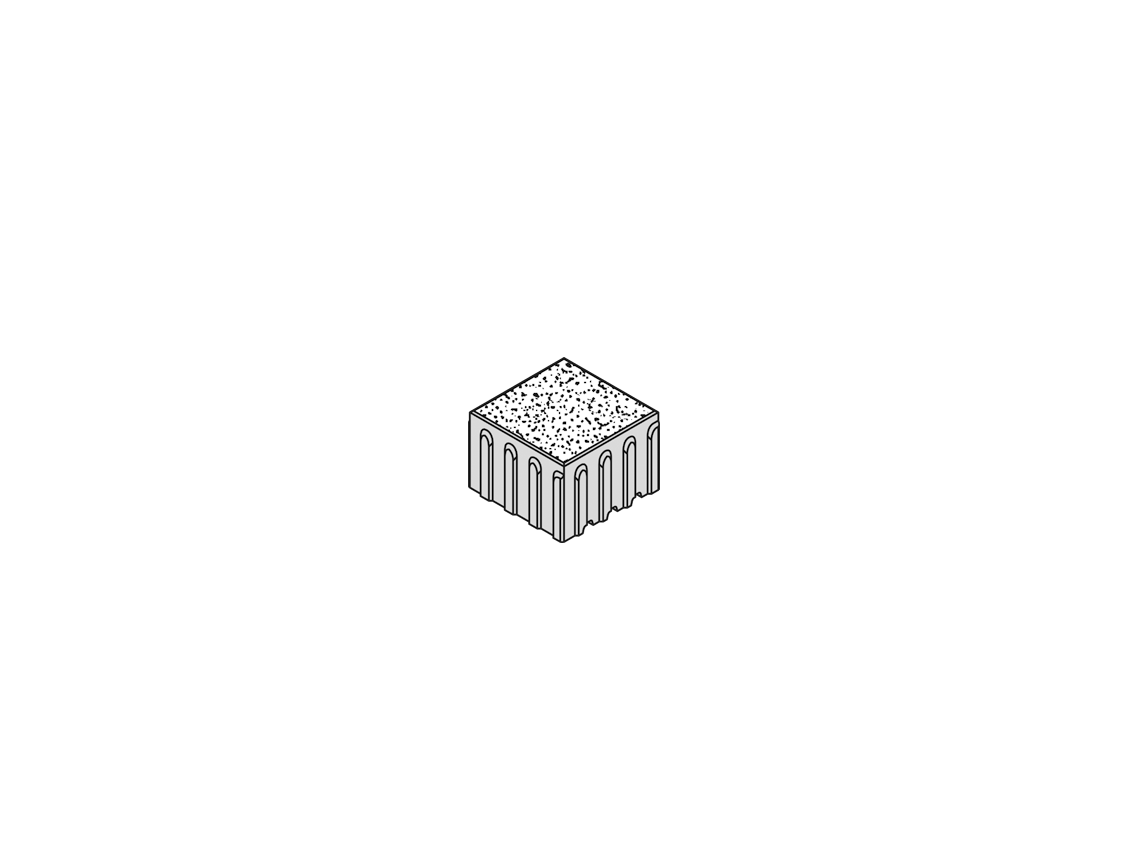

VS 5 – Steindicke 108 mm


      VS 5
 Stein Formate
 (Rastermaße in mm)
   Steindicke 108 mm
Nennmaße
in mm
    ARCADO®
LAMBADA® SPIRELL®

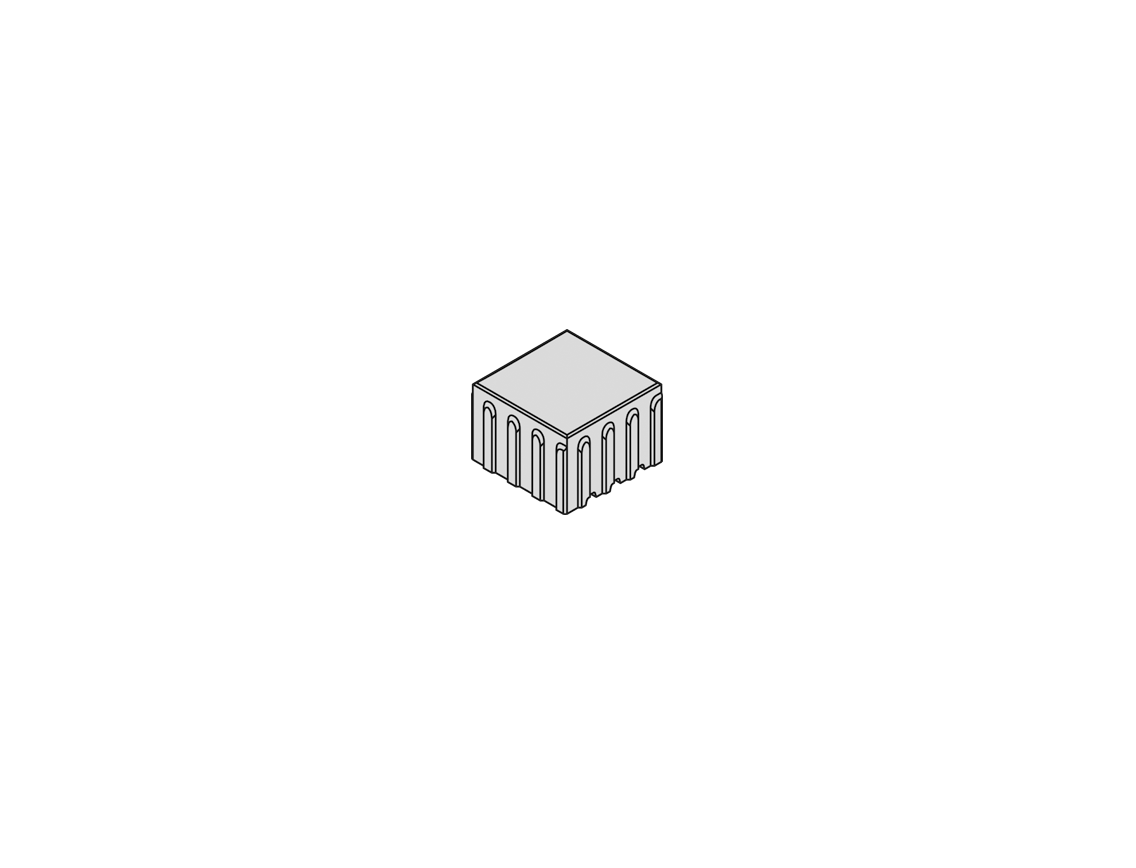

150 x 150 146 x 146

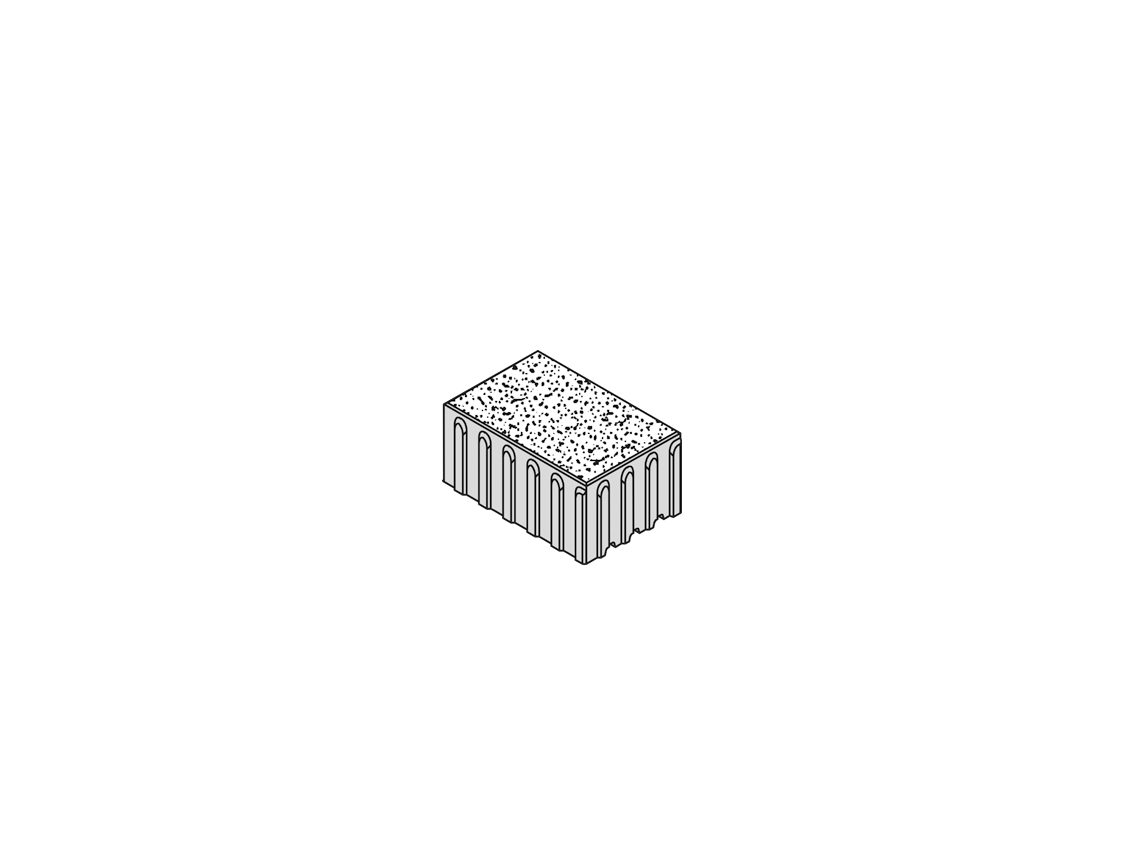

225 x 150 221 x 146

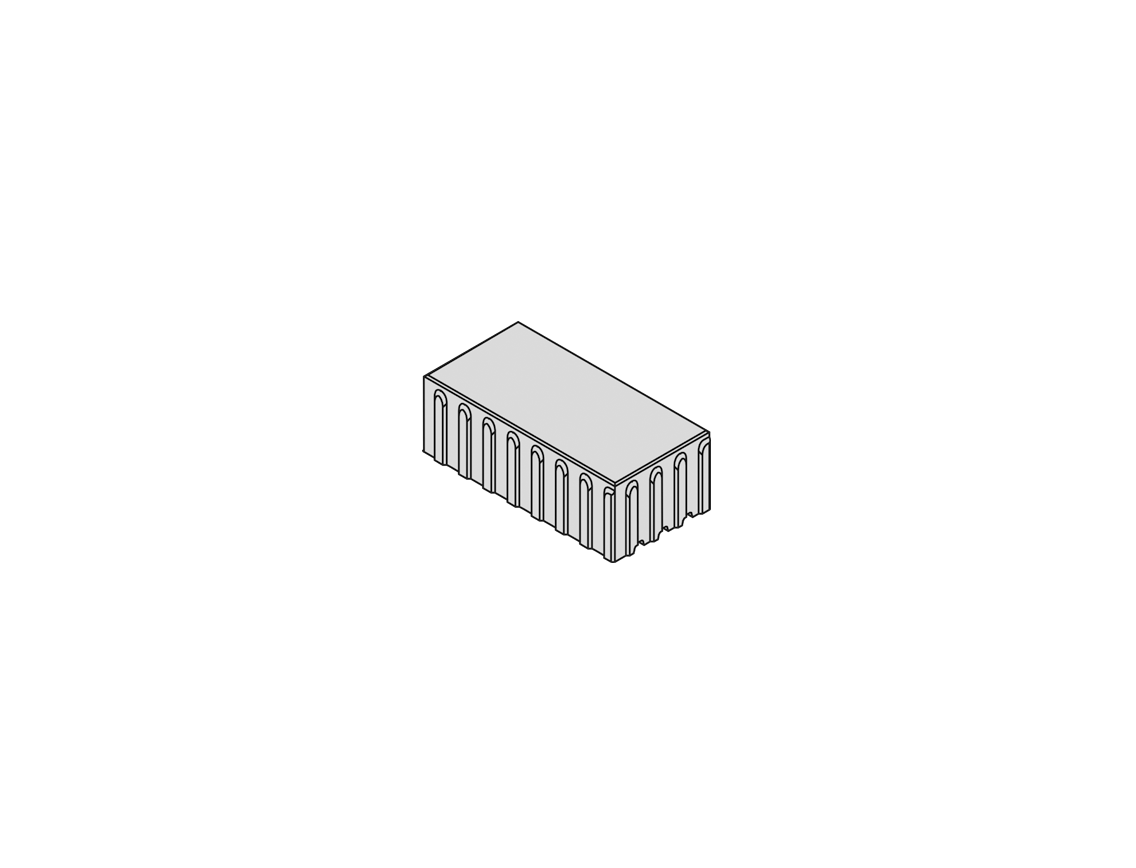

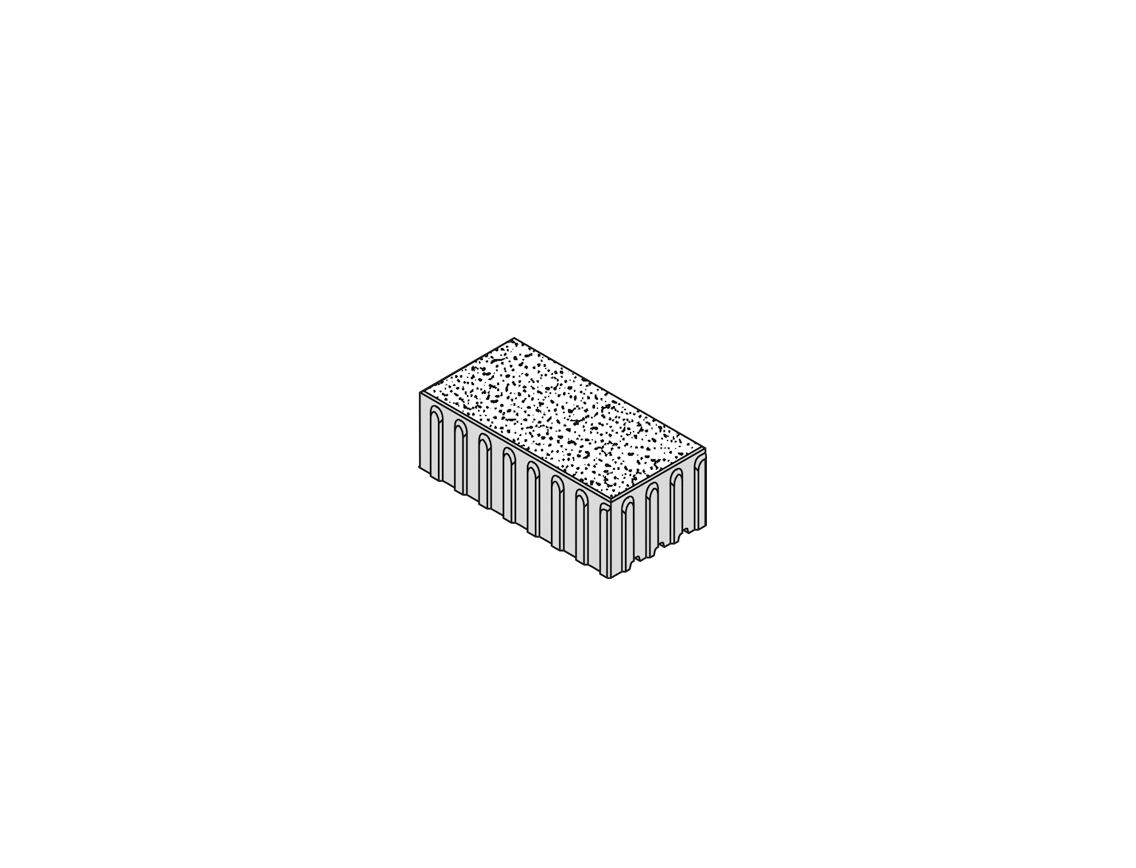

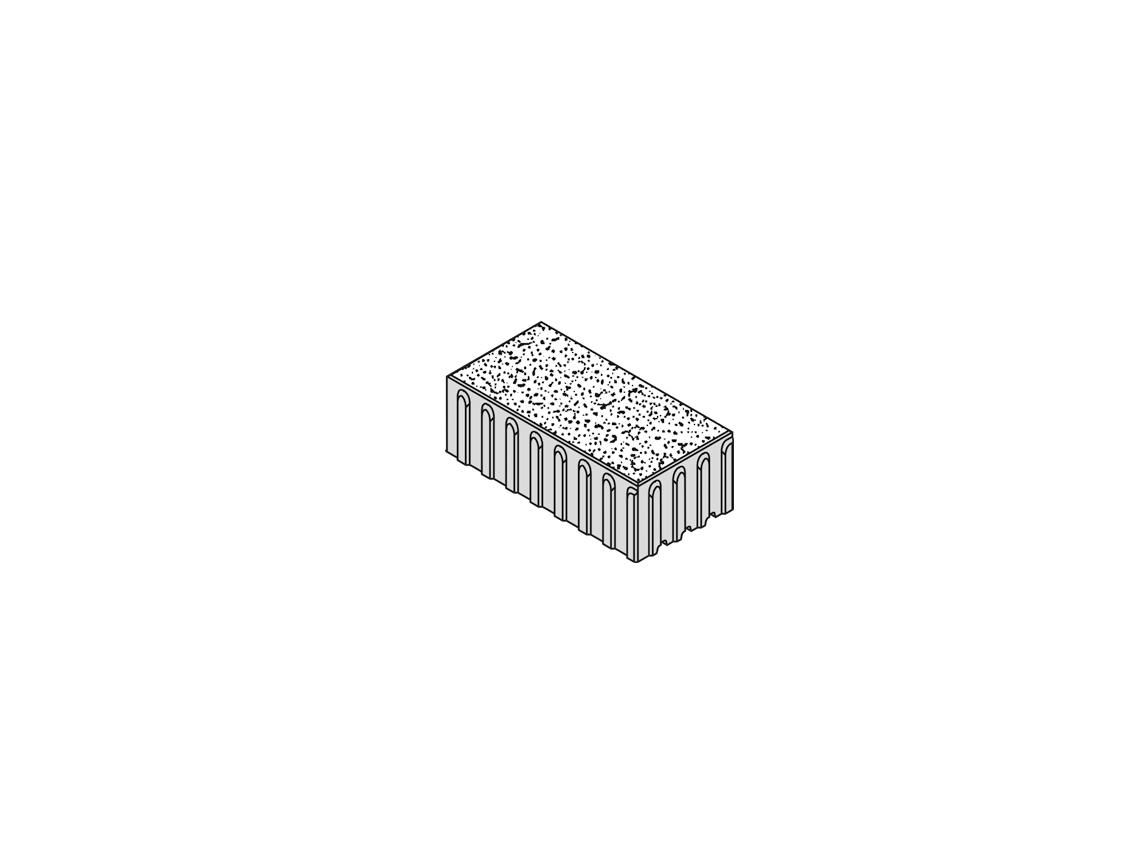

 300 x 150  296 x 146

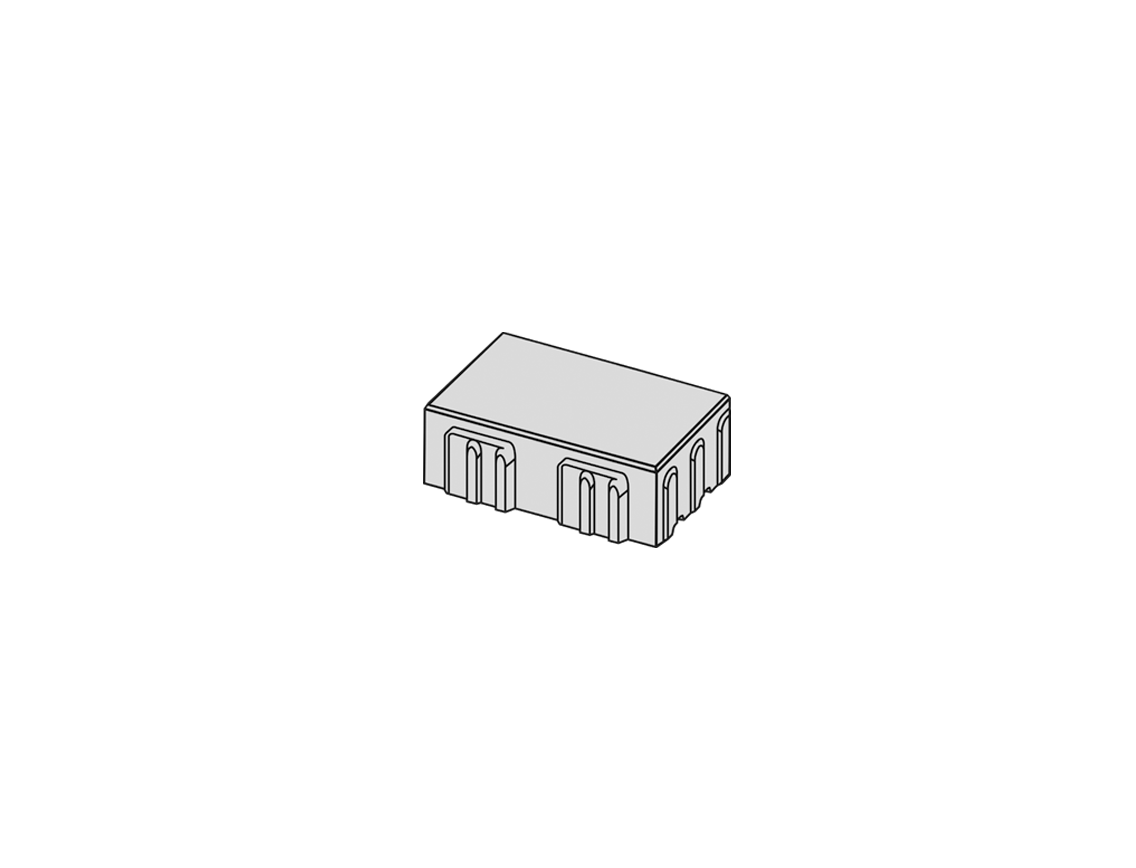

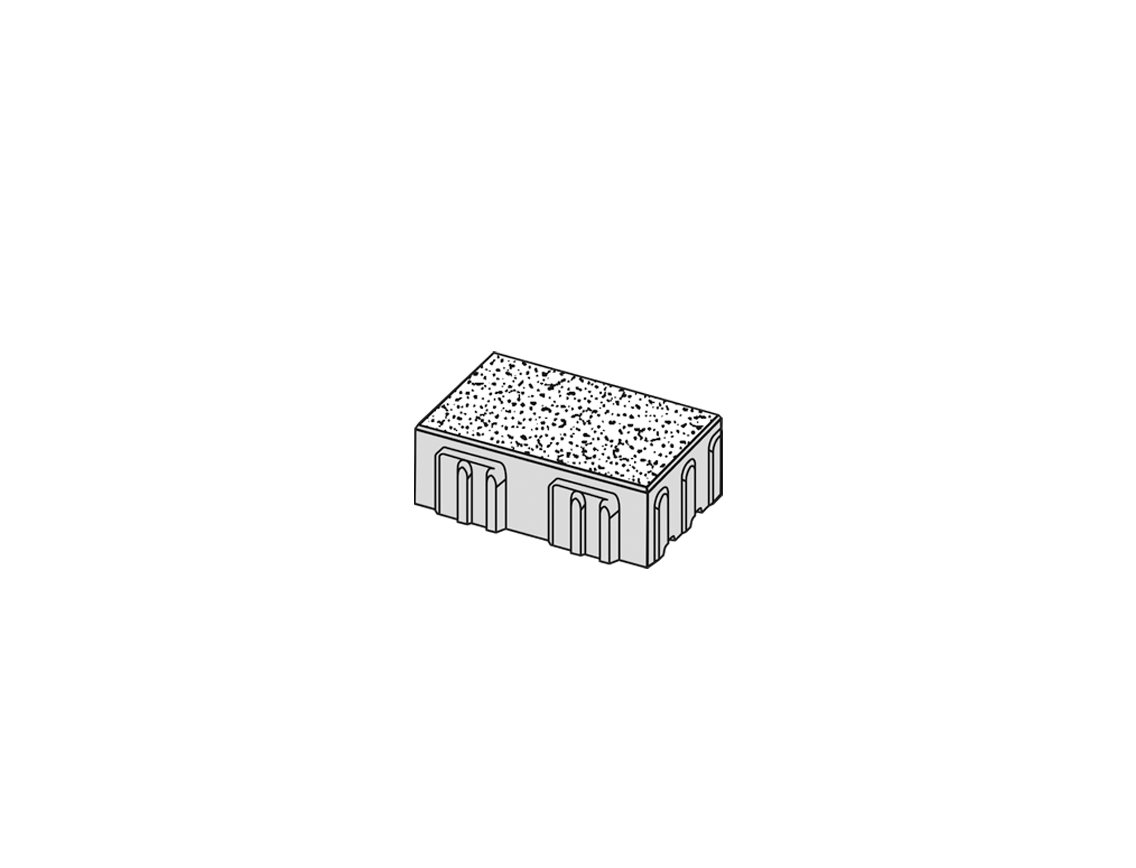

  Längsdrainfugenstein
300 x 150

296 x 145
  300 x 225  296 x 221
  300 x 300  296 x 296
  450 x 150  446 x 146

  Kurvensatz

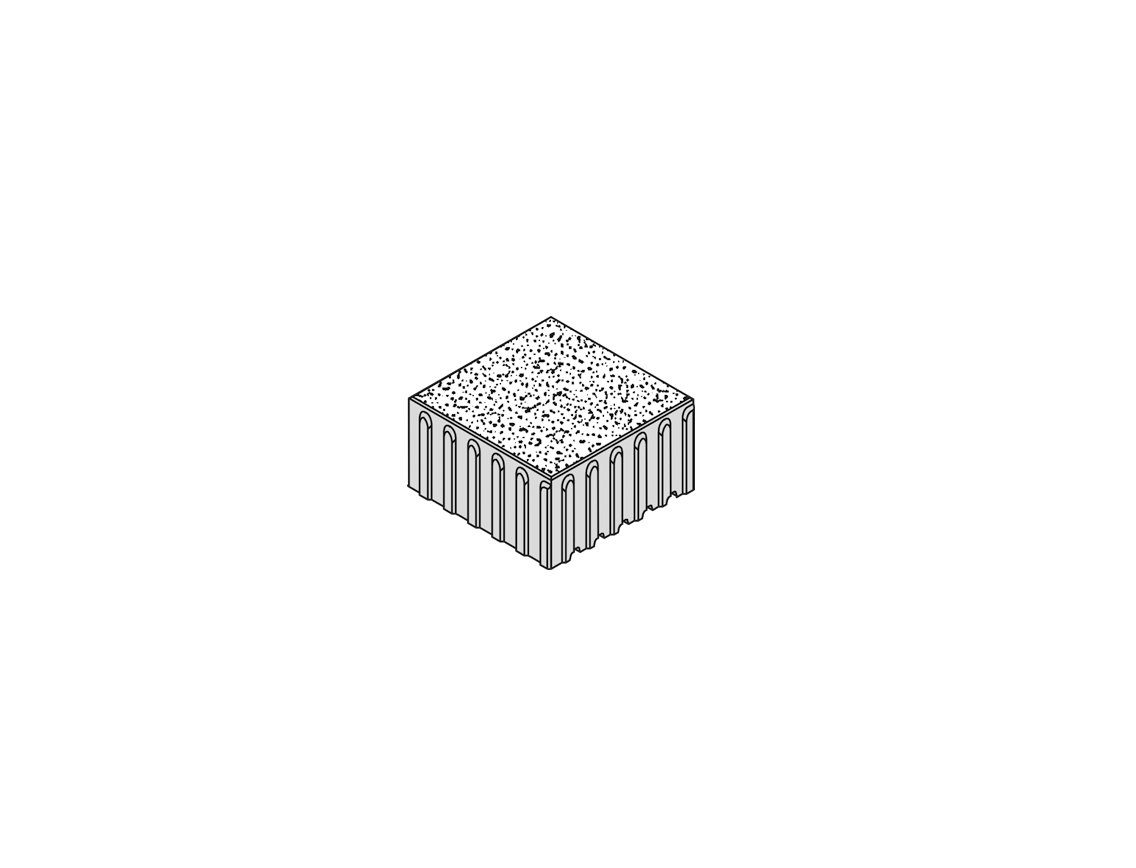

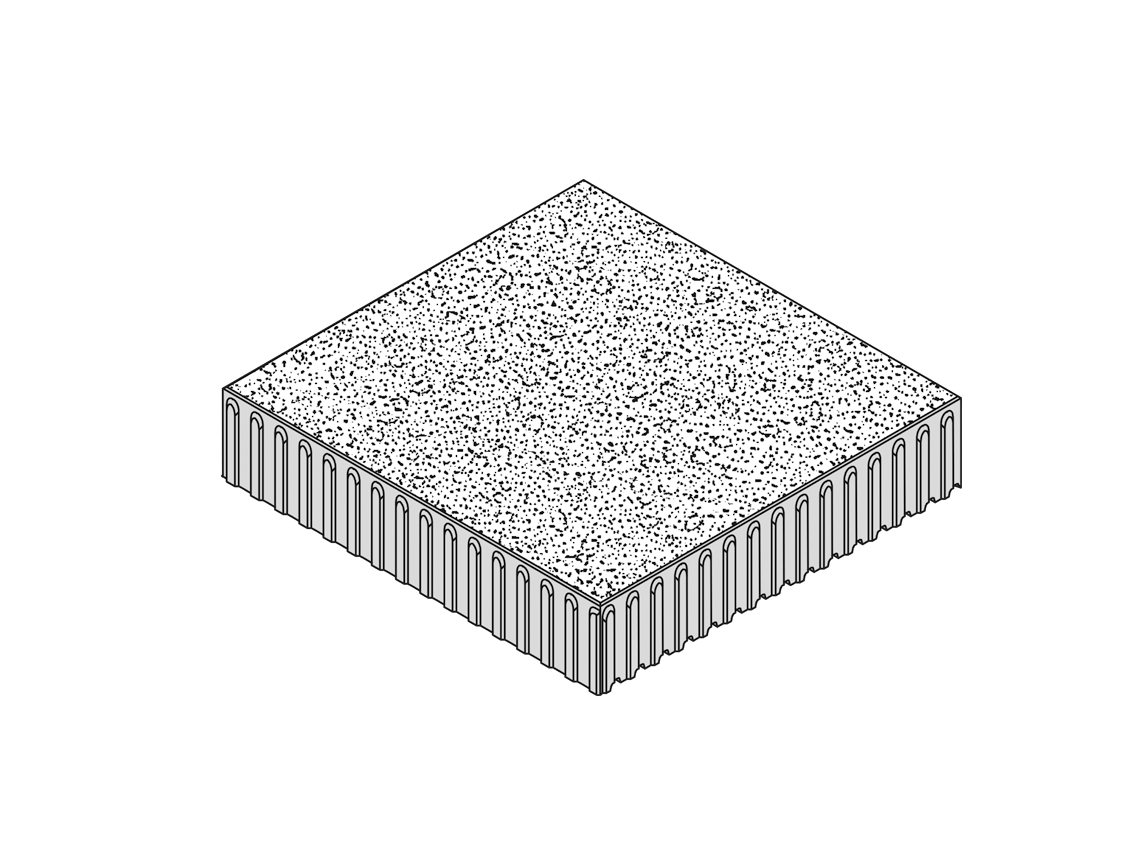

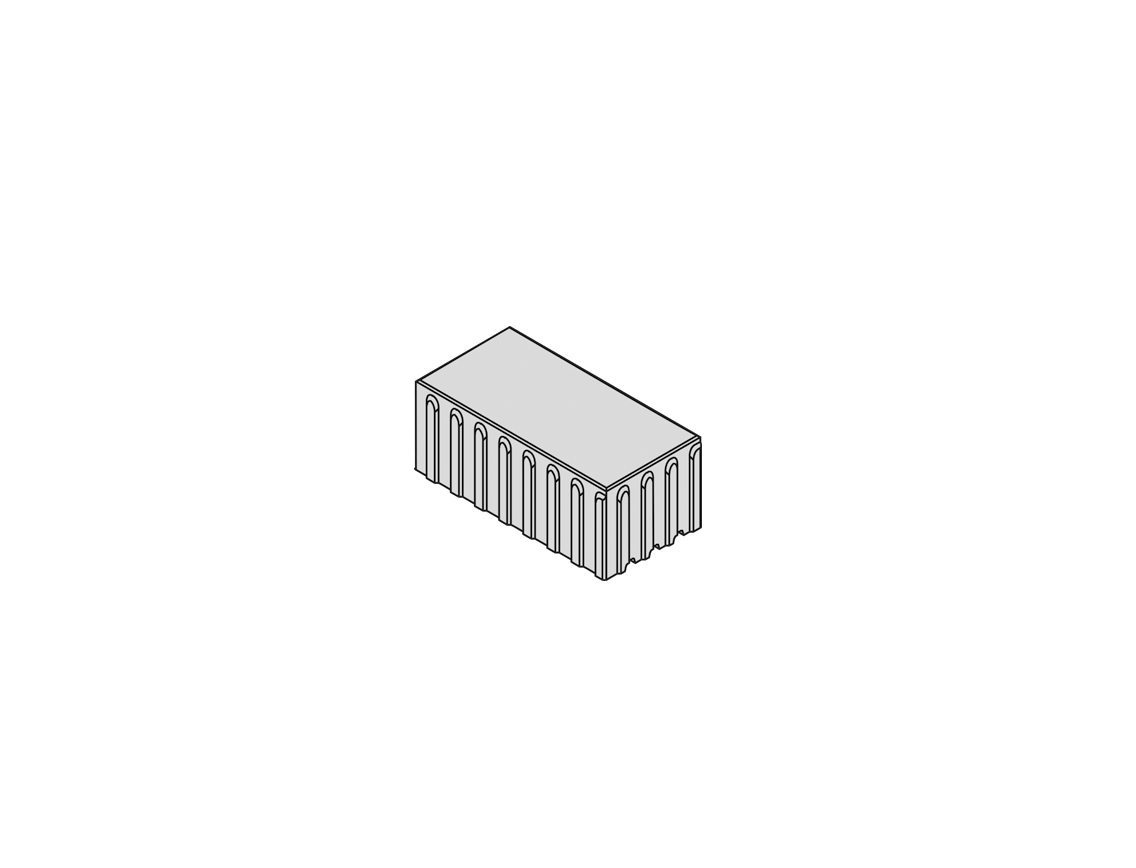

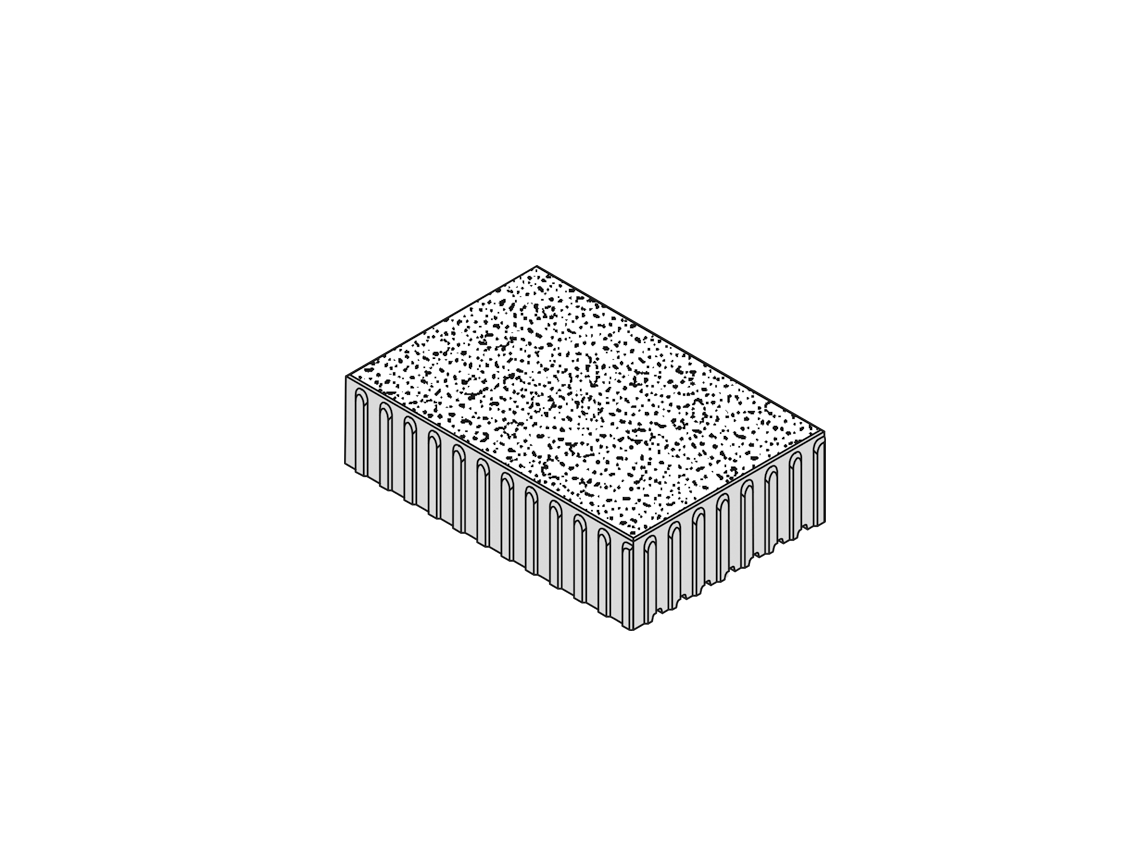

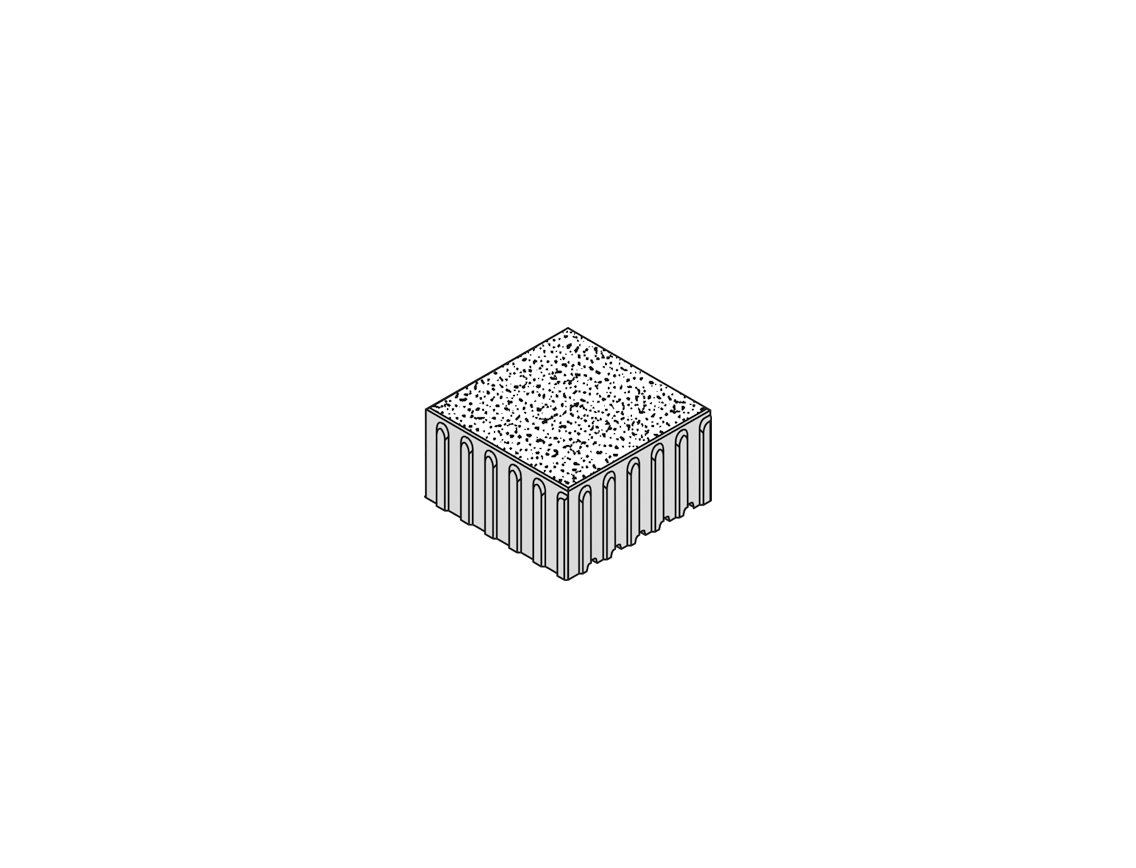

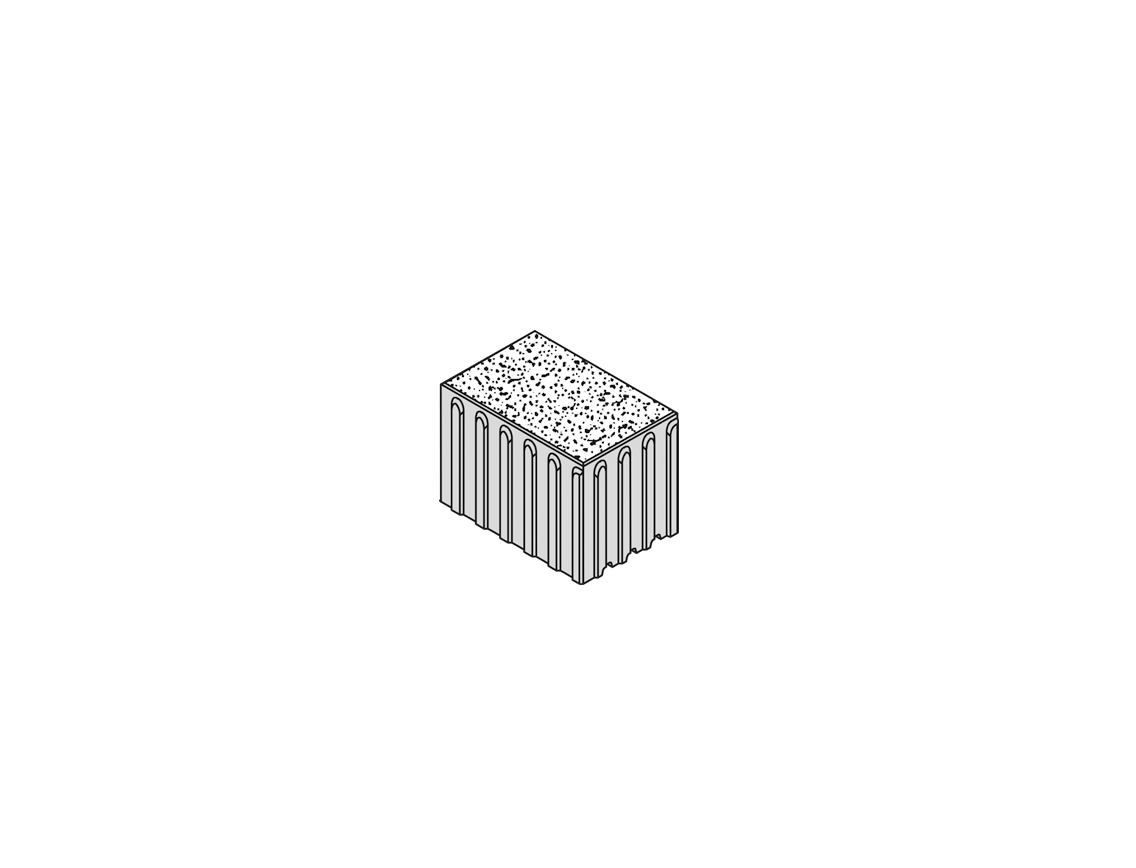

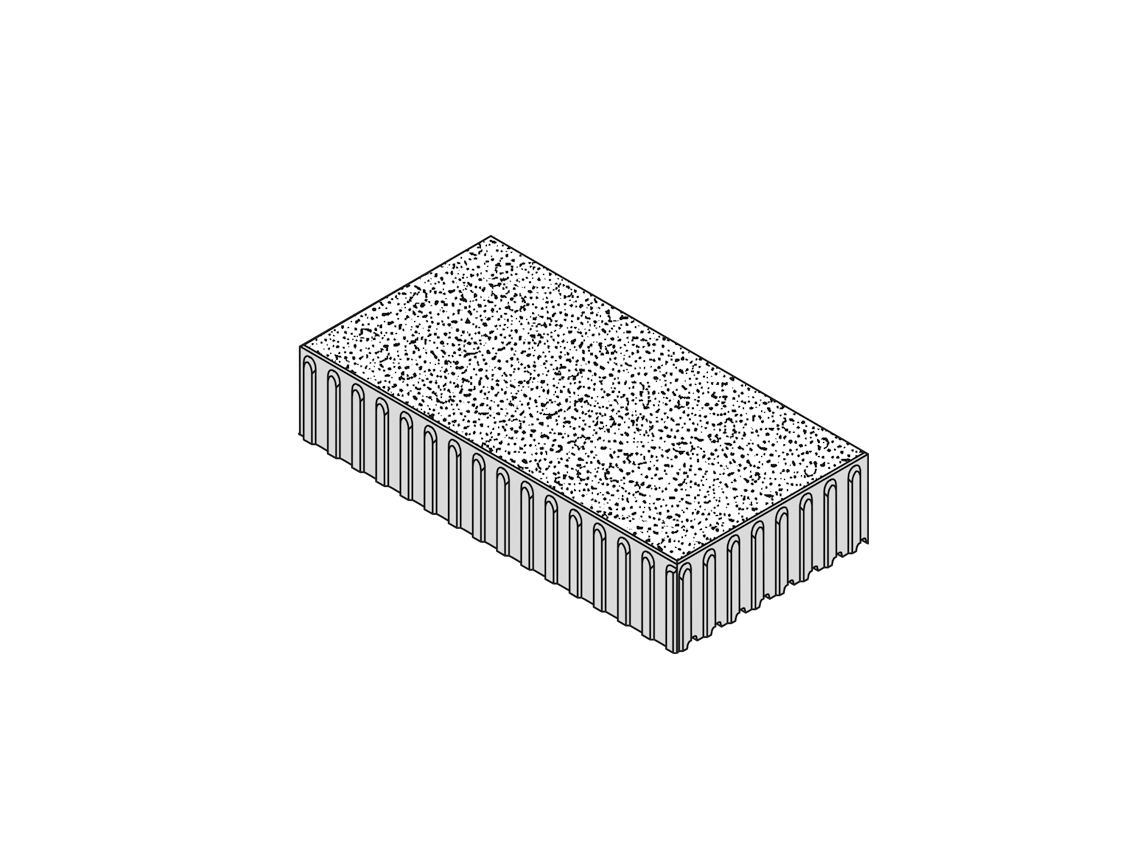

VS 5® – Steindicke 128 mm

      VS 5®
 Stein Formate
 (Rastermaße in mm)

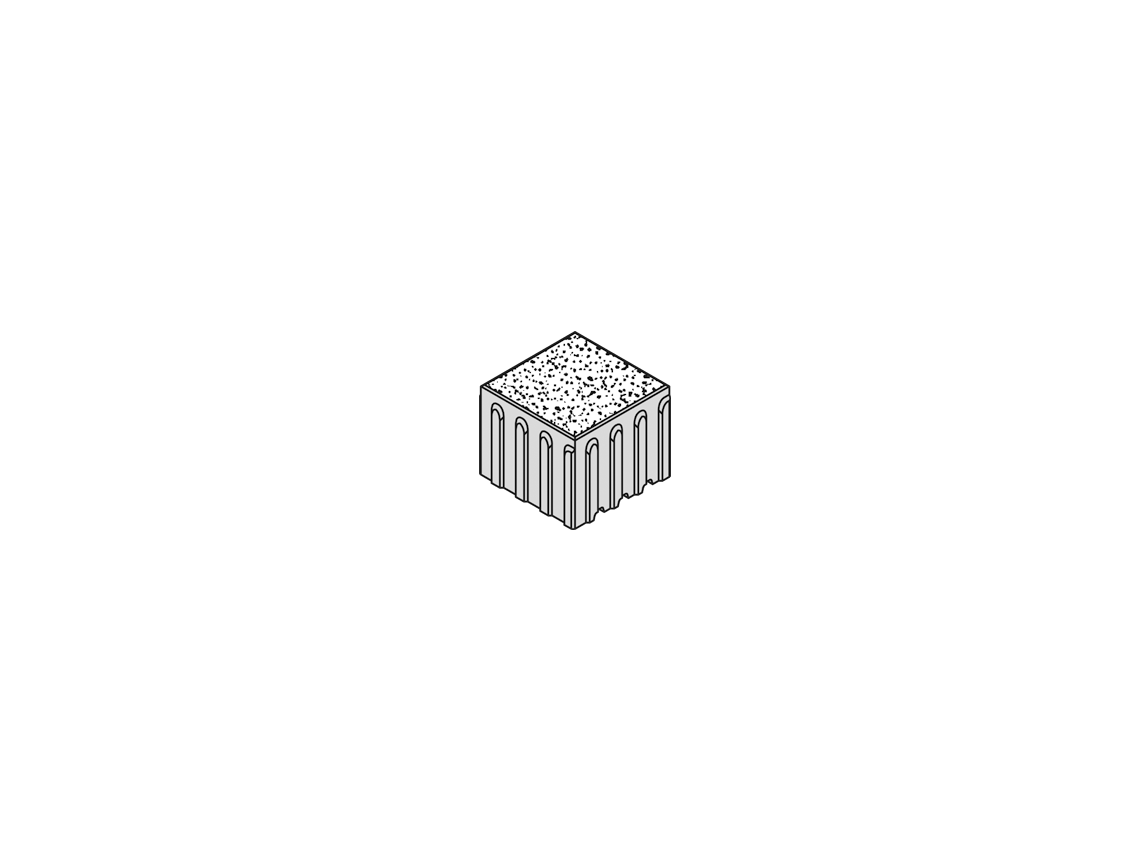

   Steindicke 128 mm
Nennmaße
in mm
    ARCADO® LAMBADA®

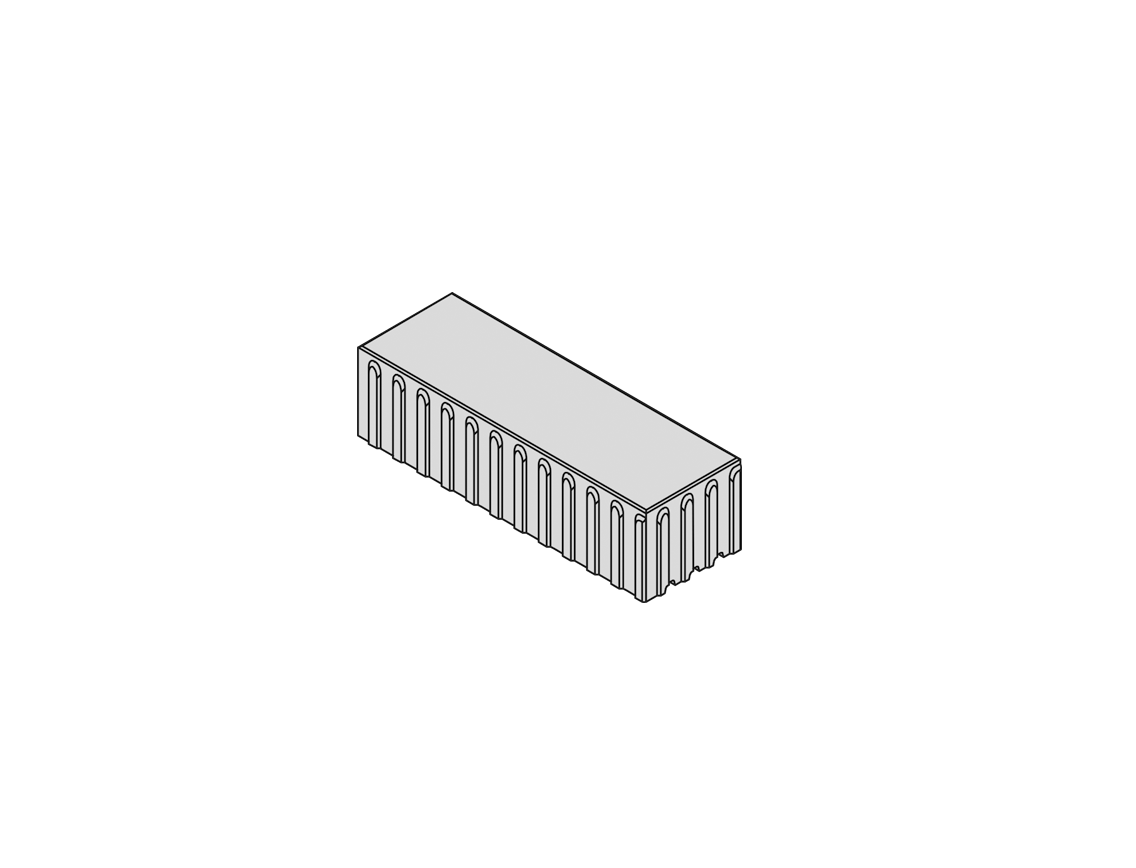

SPIRELL®

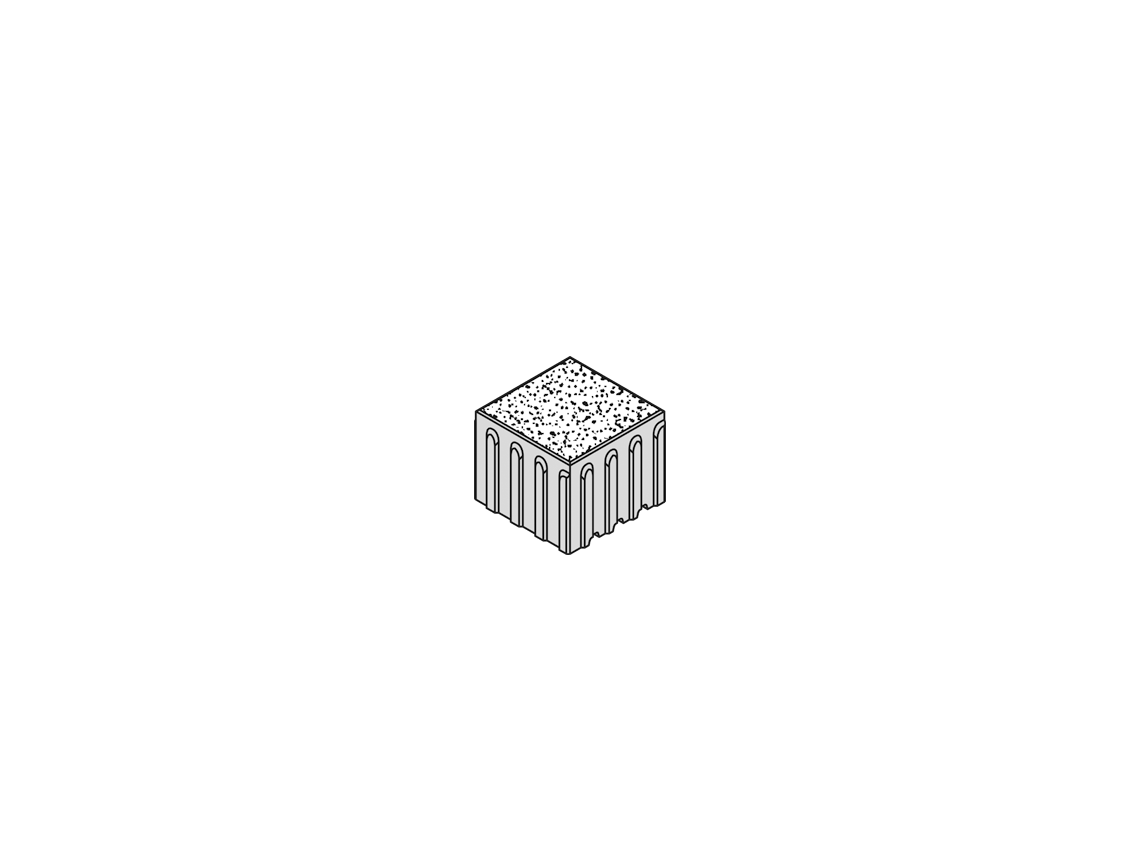

150 x 150 146 x 146

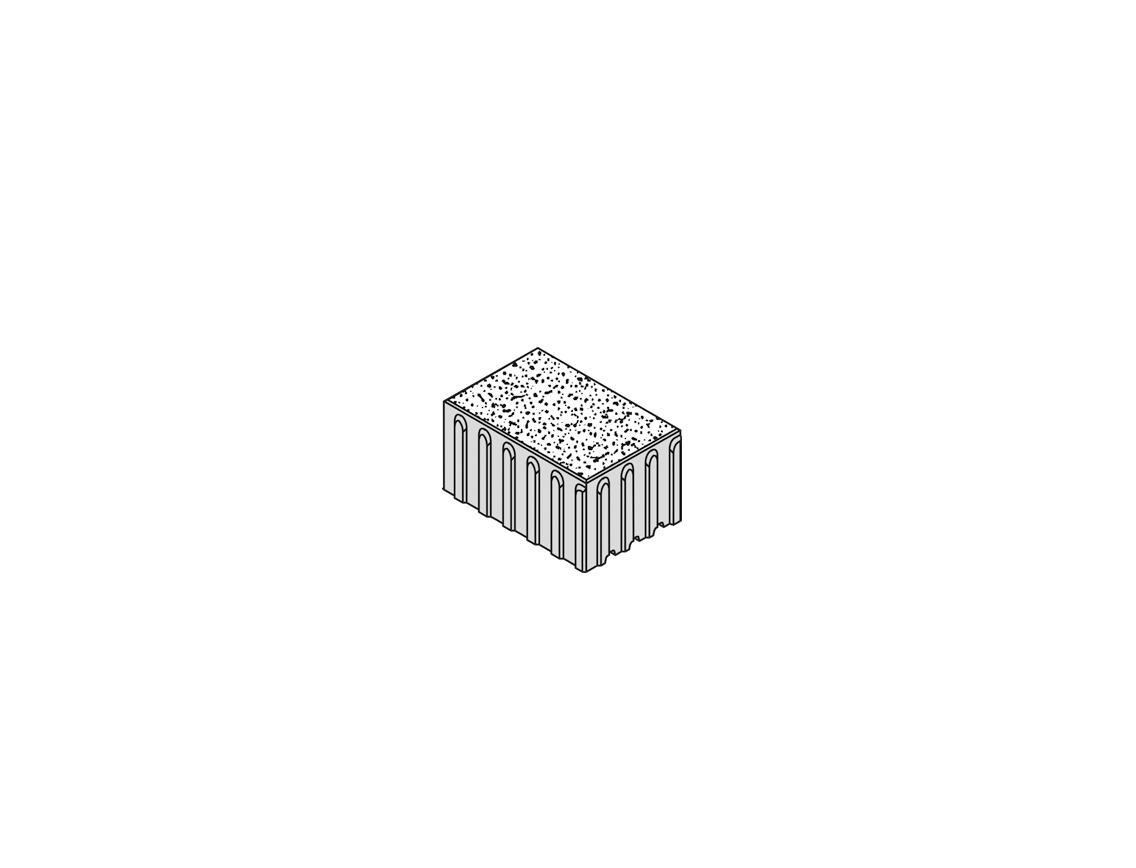

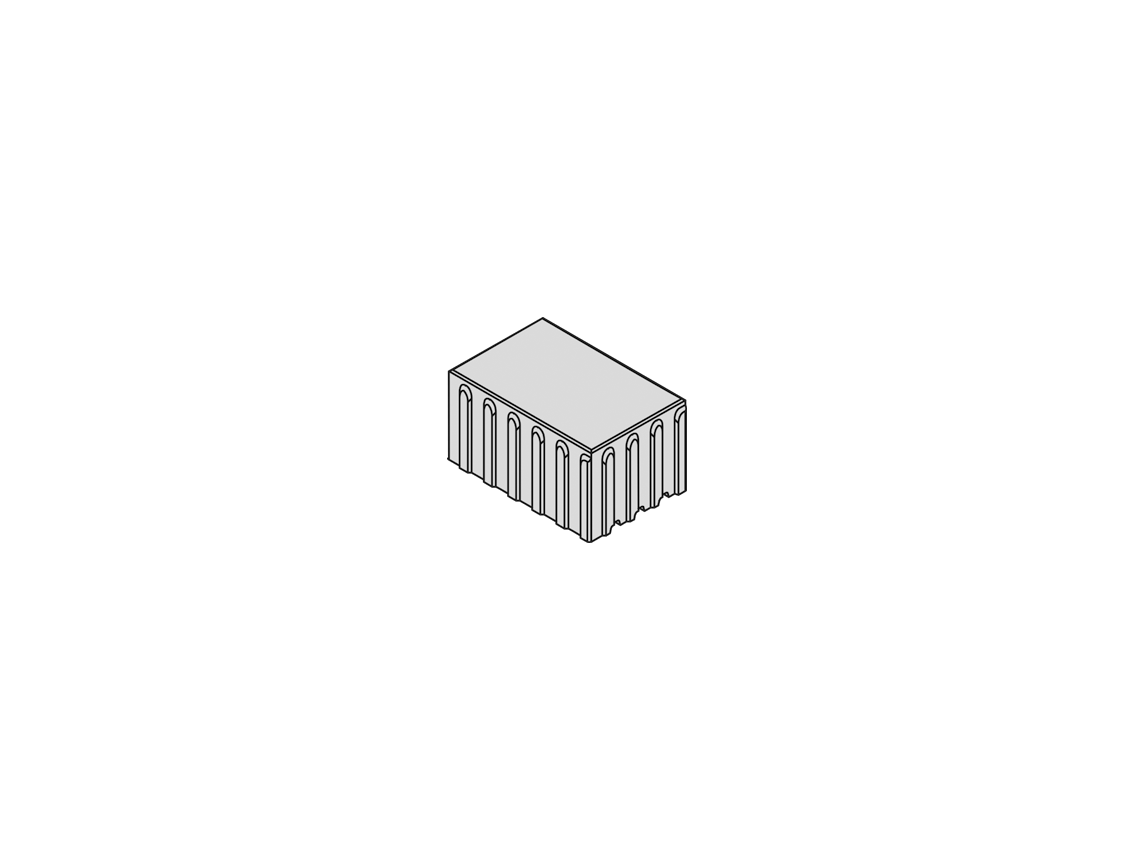

225 x 150 221 x 146

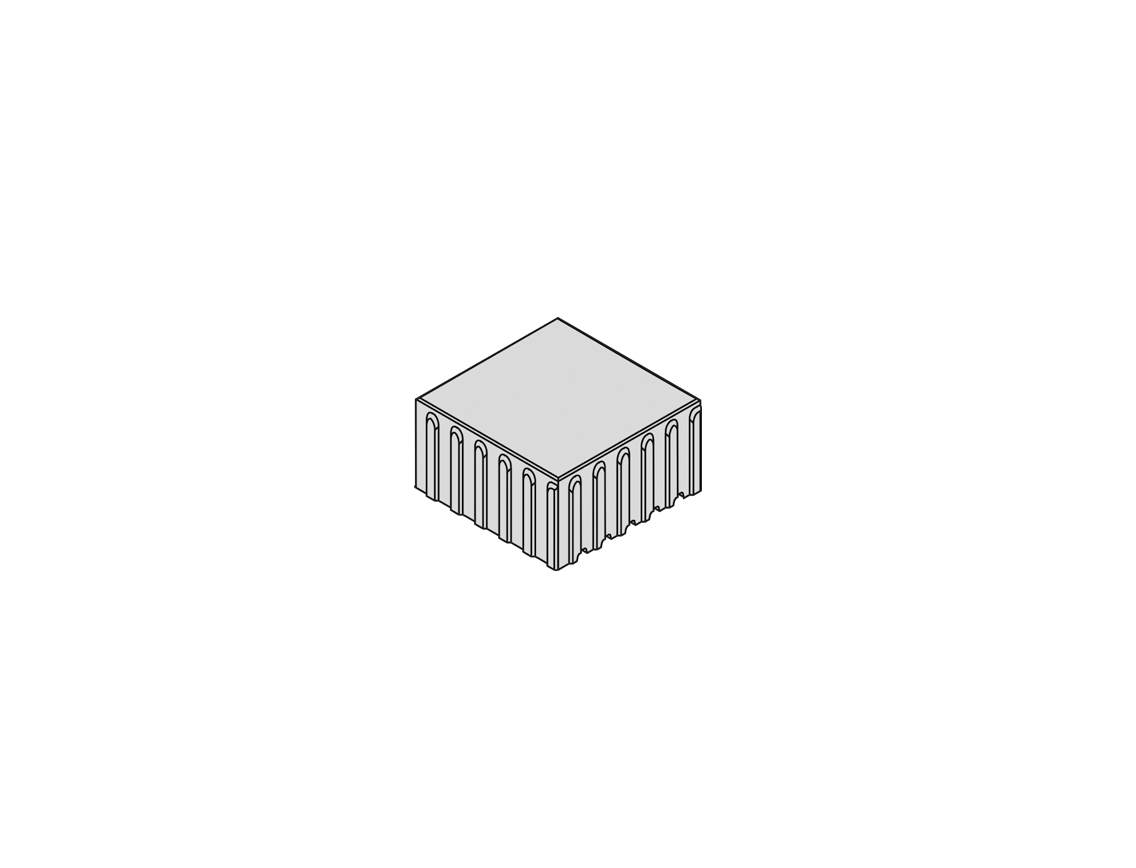

225 x 225 221 x 221

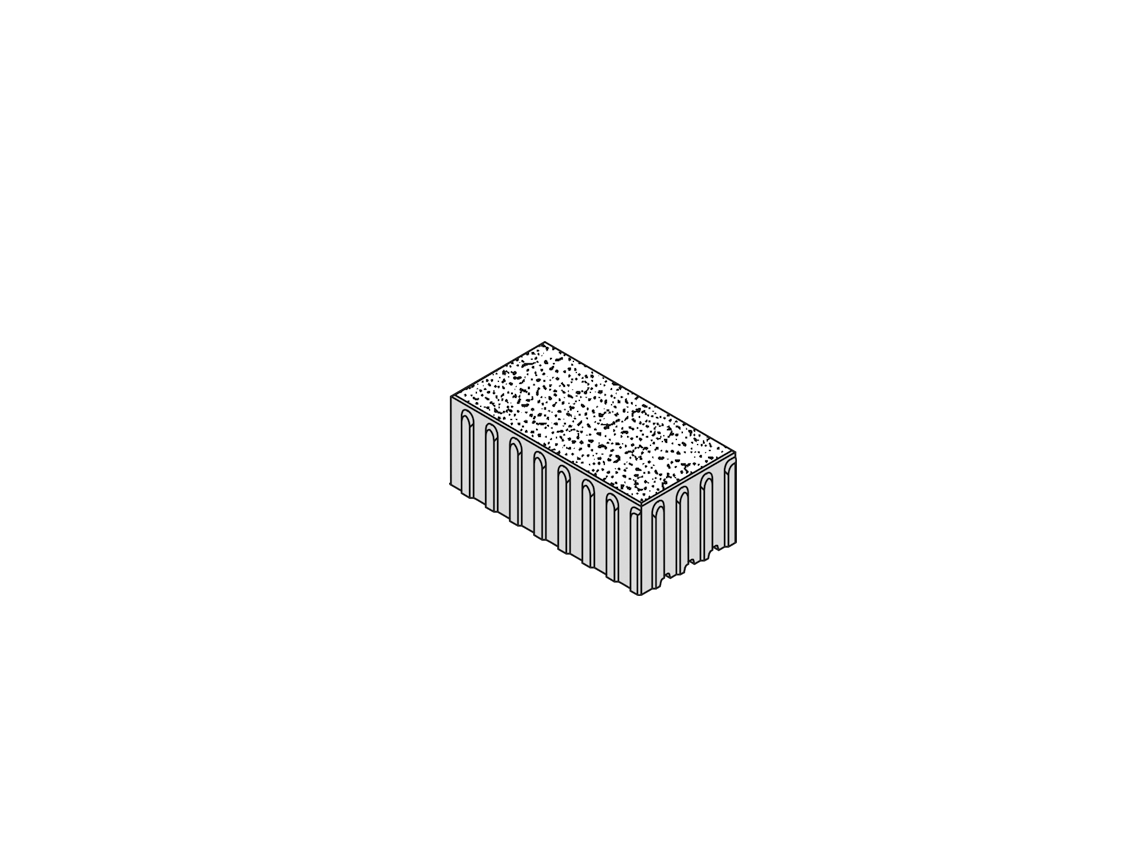

300 x 150 246 x 146

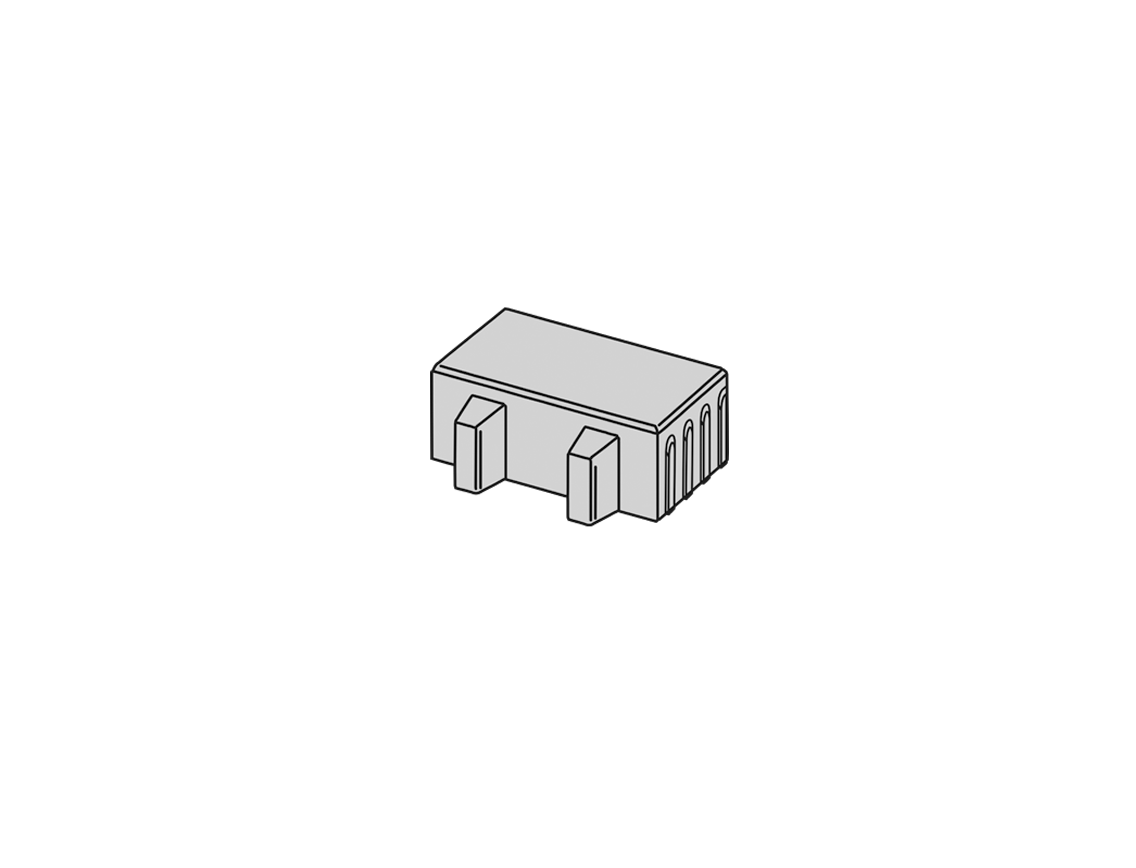

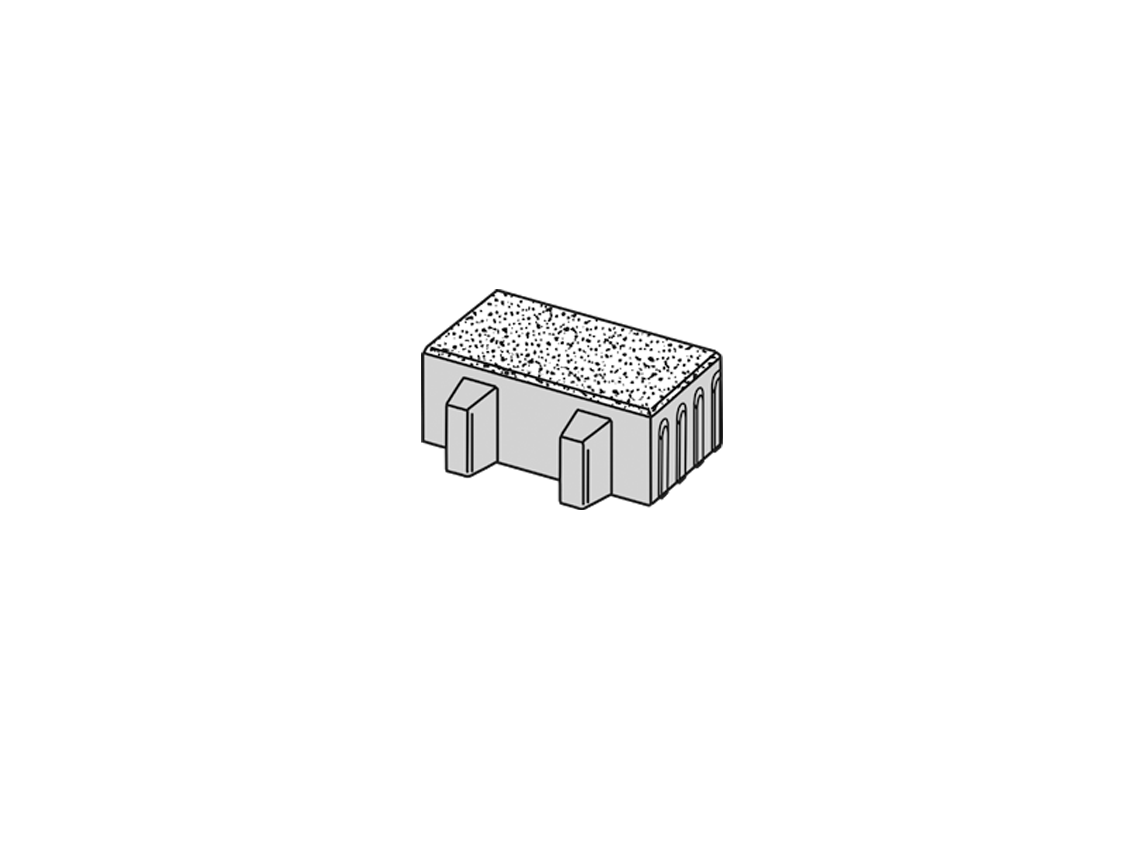

Längsrasenfugenstein
300 x 150
296 x 120
300 x 225 296 x 221

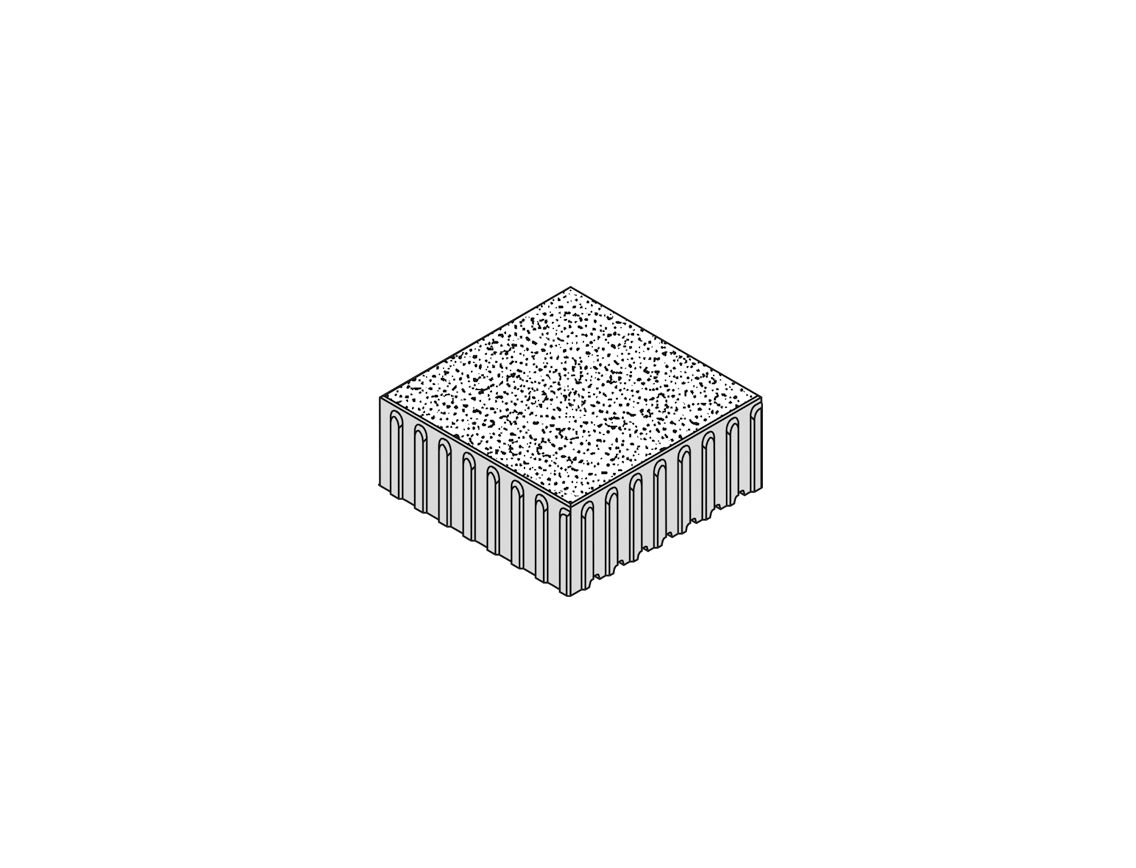

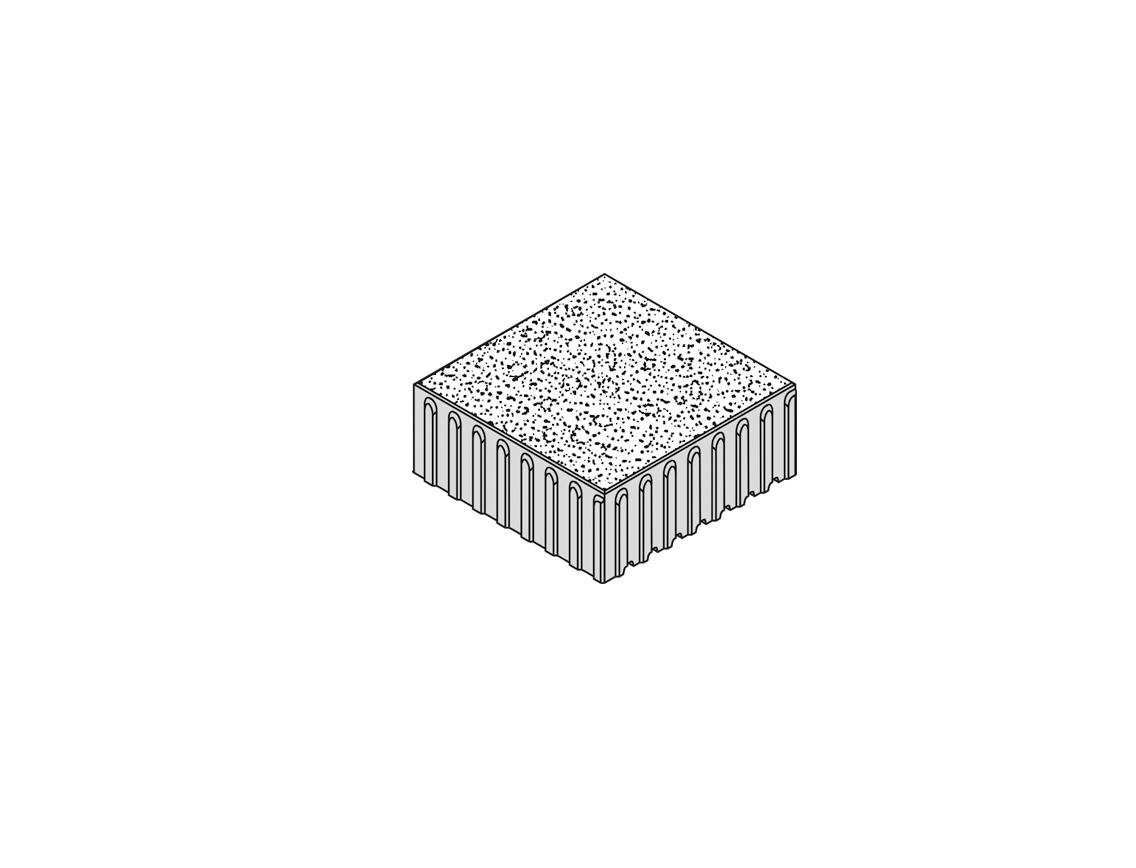

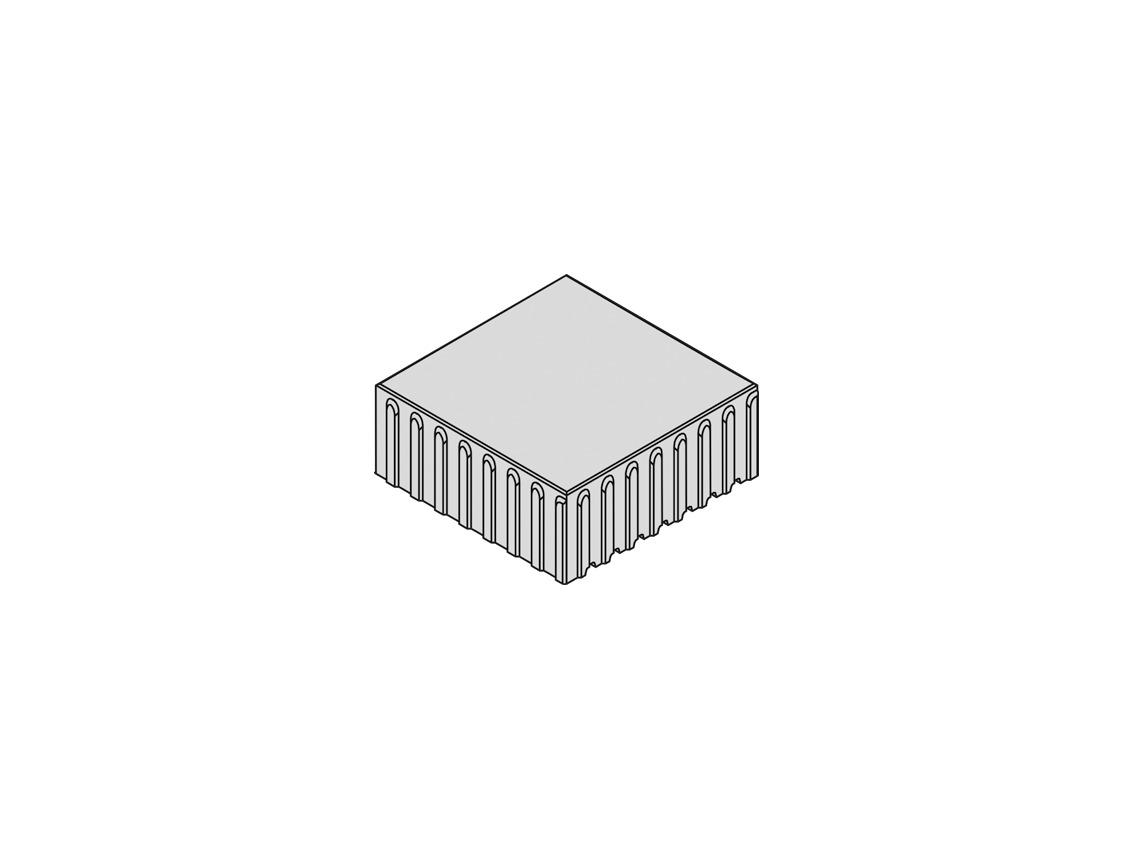

300 x 300 296 x 296

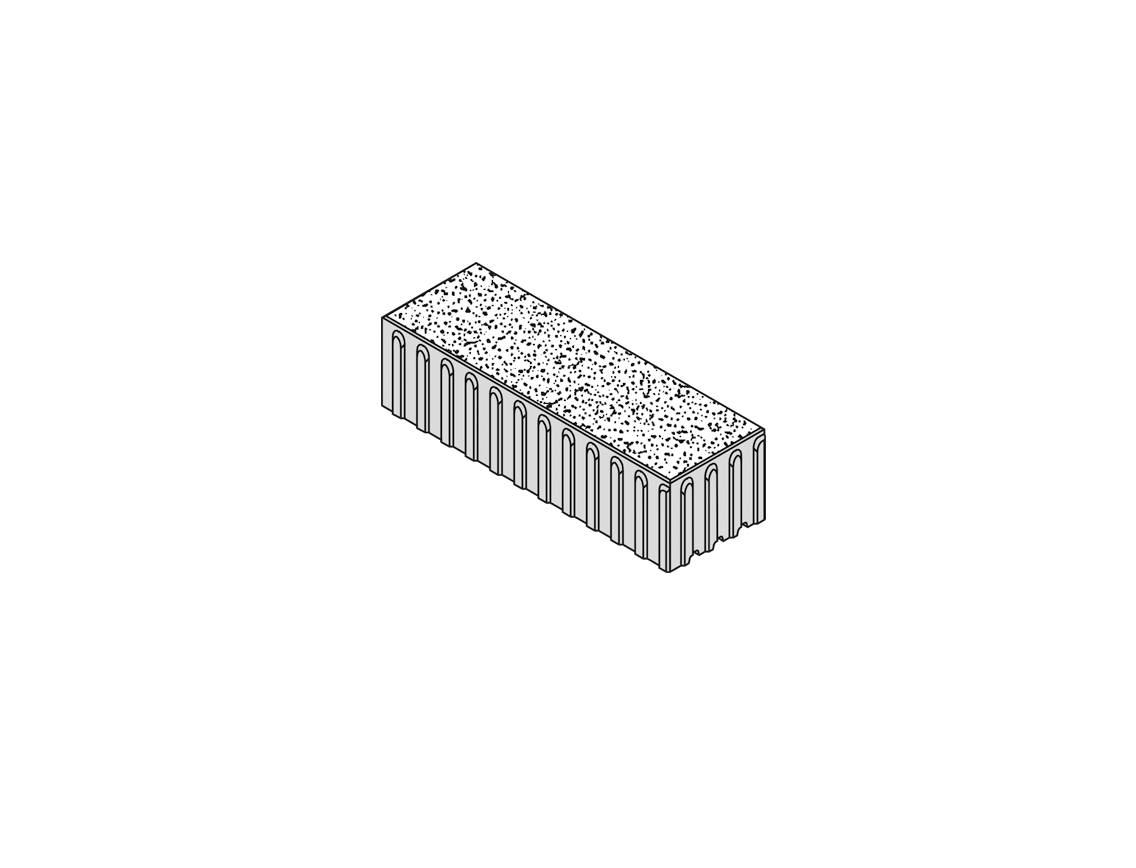

450 x 150 446 x 146
450 x 300 446 x 296
600 x 300 596 x 296
Längsrasenfugenstein
600 x 300
596 x 240
600 x 600 596 x 596
750 x 500 740 x 490
750 x 525 746 x 521
900 x 300 896 x 296
900 x 600 896 x 596

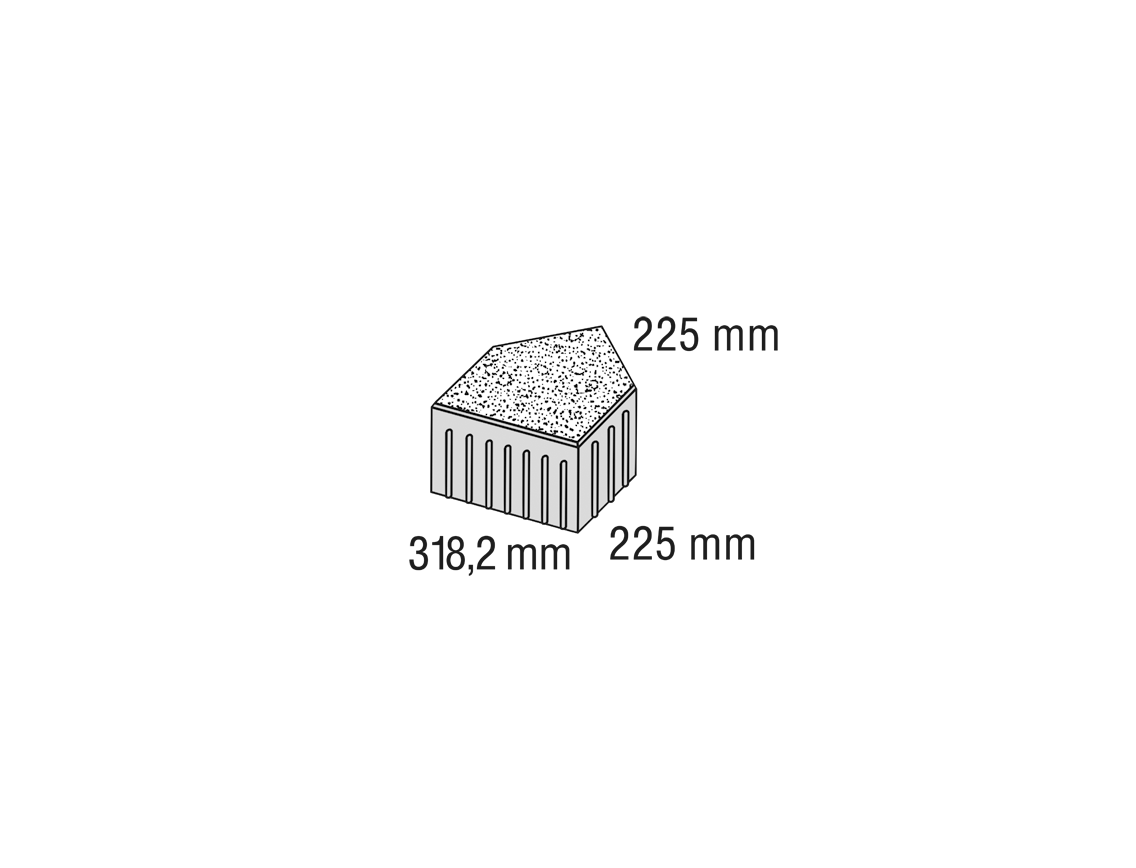

Diagonalrandstein
Kurvensatz





VS 5® – Steindicke 168 mm

      VS 5®
 Stein Formate
 (Rastermaße in mm)
  Steindicke 168 mm
Nennmaße
in mm
  ARCADO® LAMBADA®
SPIRELL®
225 x 150   221 x 146
225 x 225   221 x 221
300 x 225   296 x 221
LONG-LINE
600 x 150
  592 x 142
750 x 500   740 x 490

Diagonalrandstein

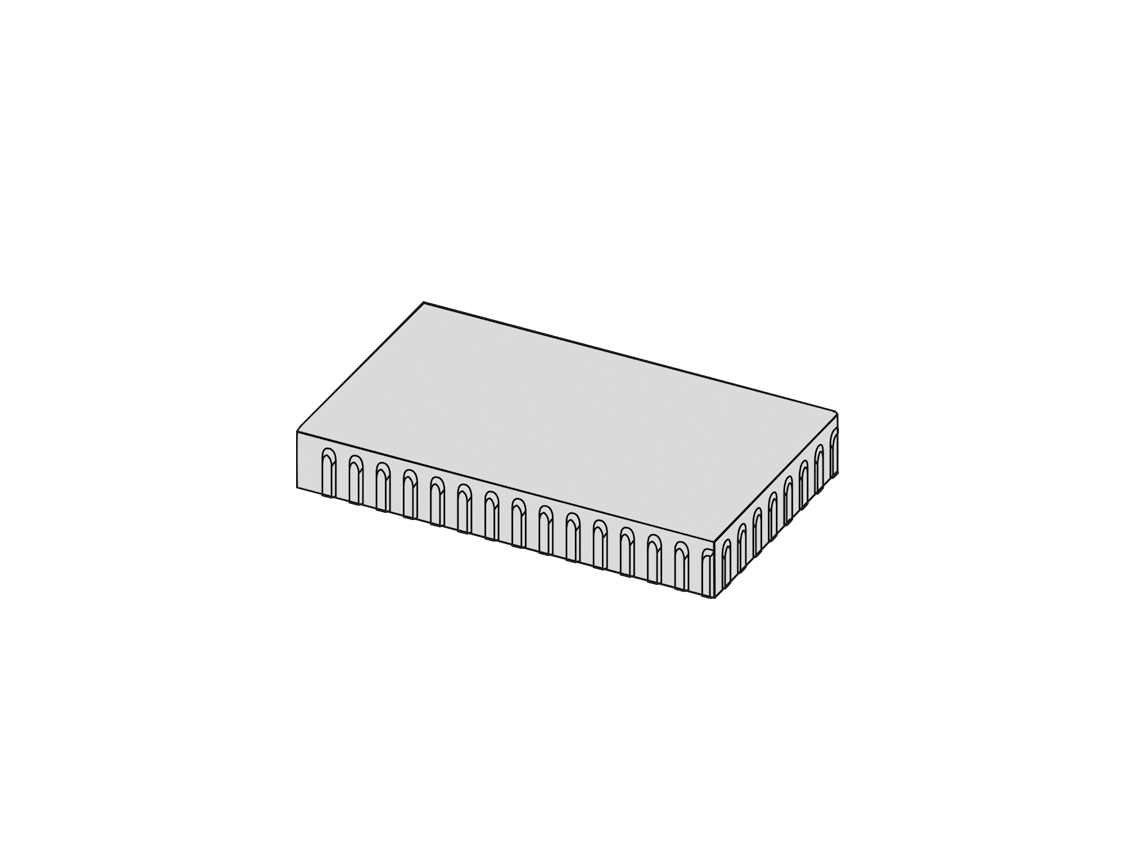

VS 4 PLANLINE – Steindicke 80 mm

  VS 4
  Stein Formate
(Rastermaße in mm)
Steindicke 80 mm
Nennmaße
in mm
  LAMBADA®
FORTE PLANLINE
SALSA®
PLANLINE
SPIRELL®
PLANLINE
 VELVET CONCRETE®
PLANLINE
150 x 150 146 x 146

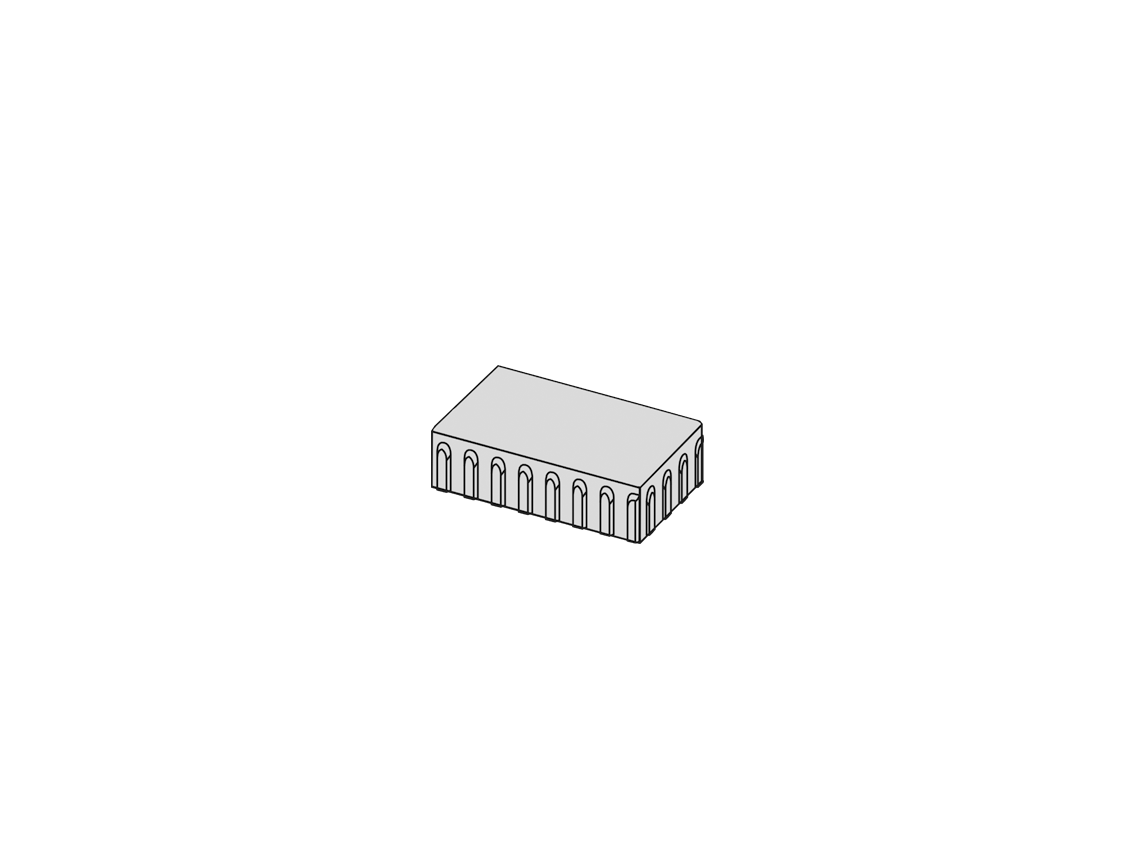

300 x 150 296 x 146

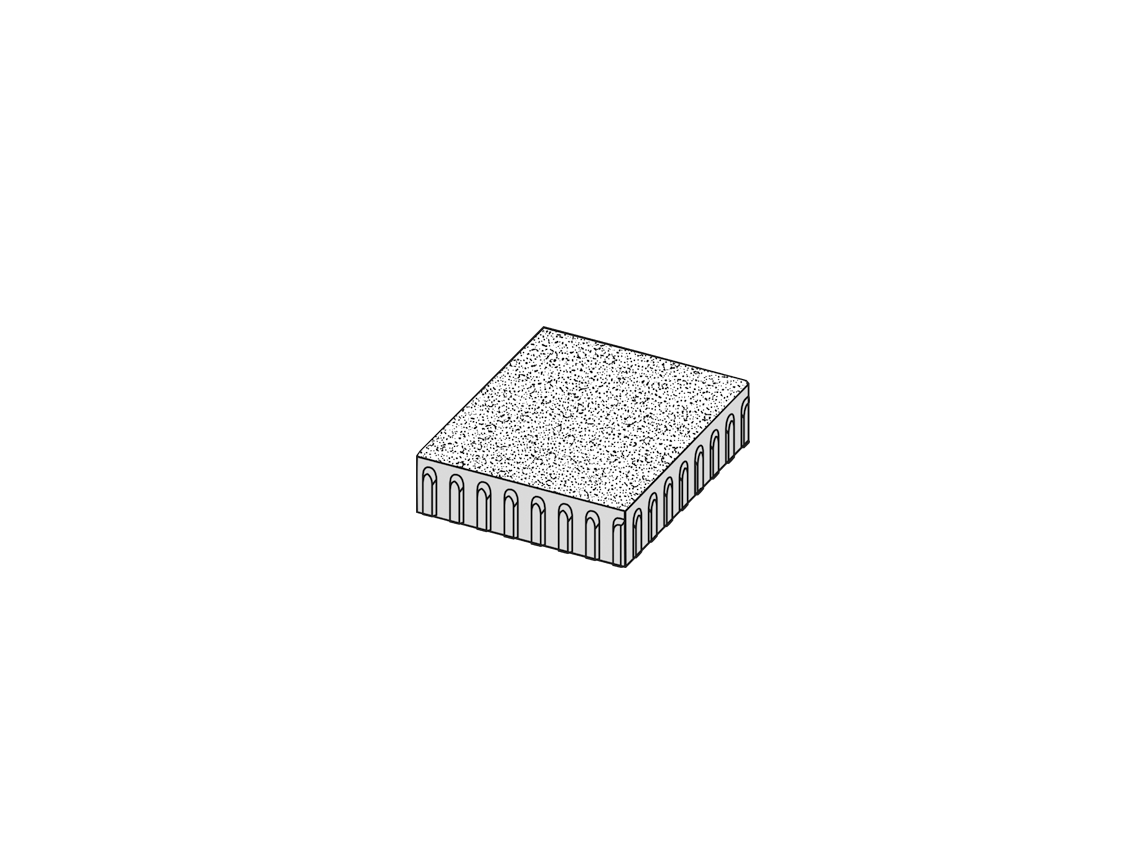

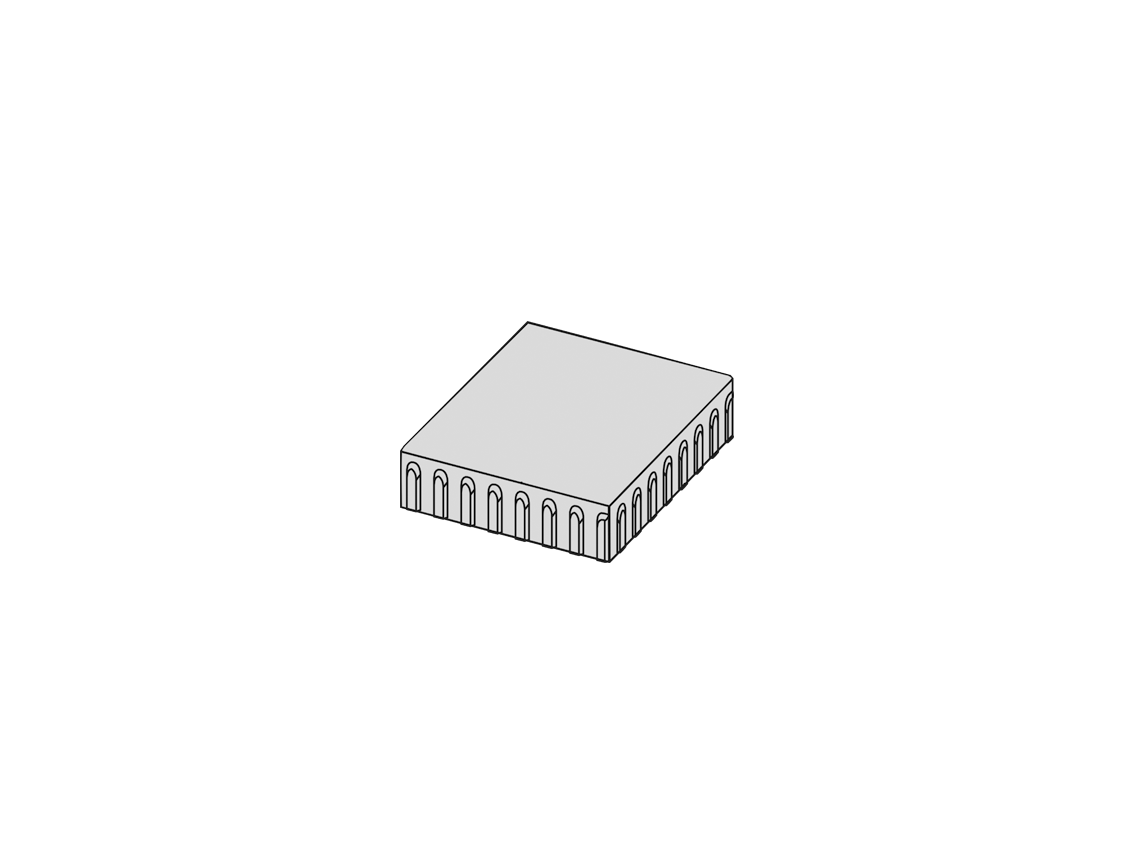

300 x 300 296 x 296

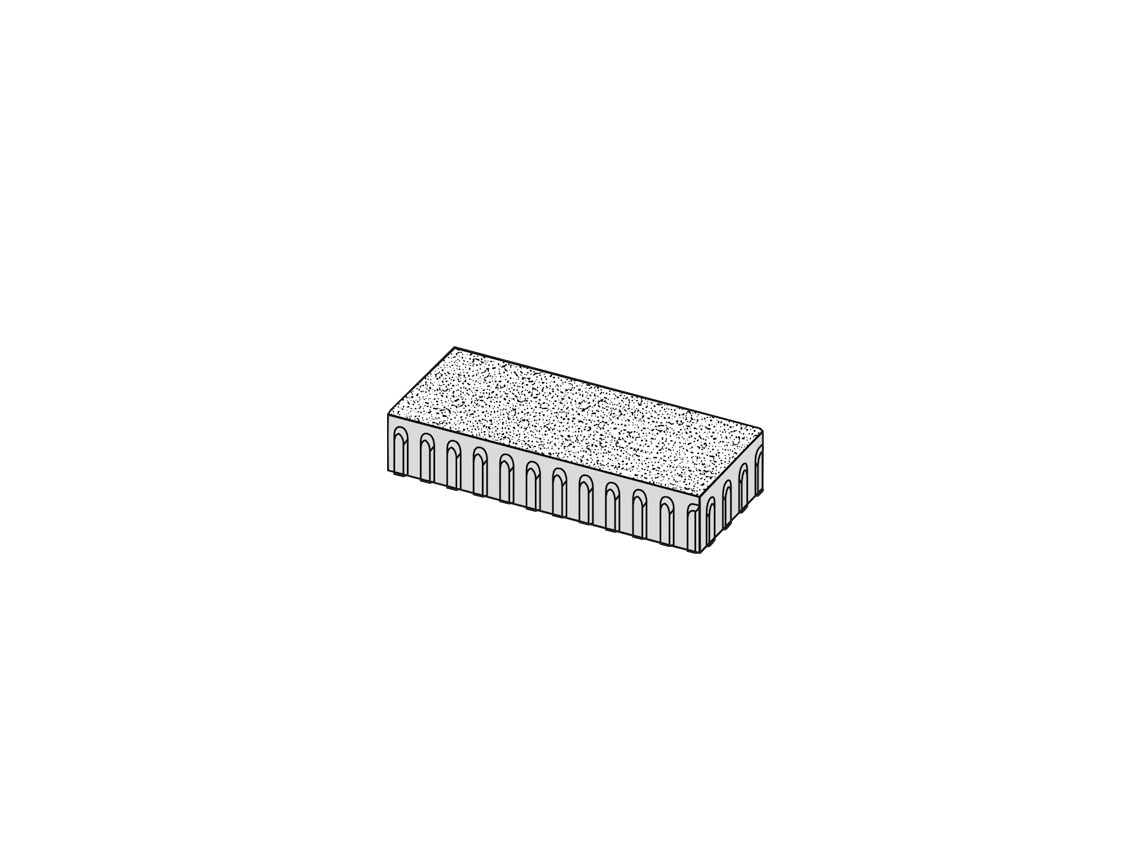

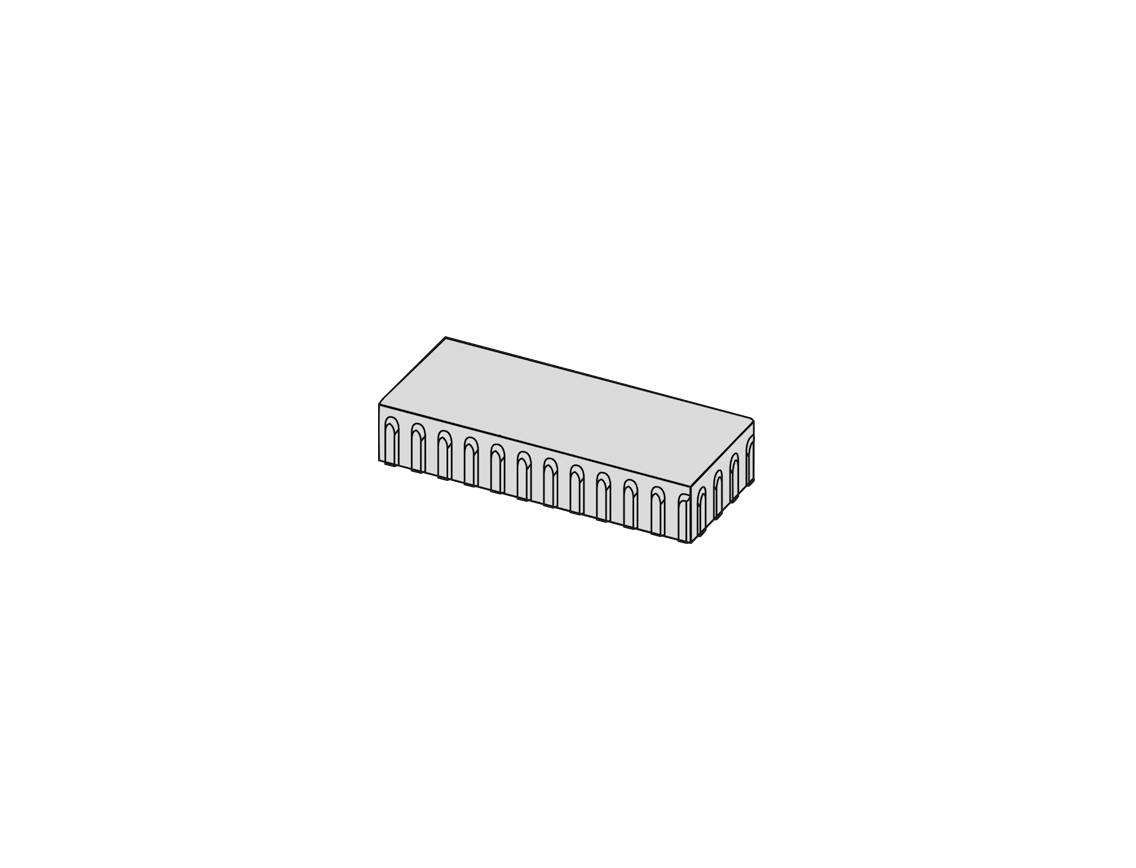

450 x 150 446 x 146

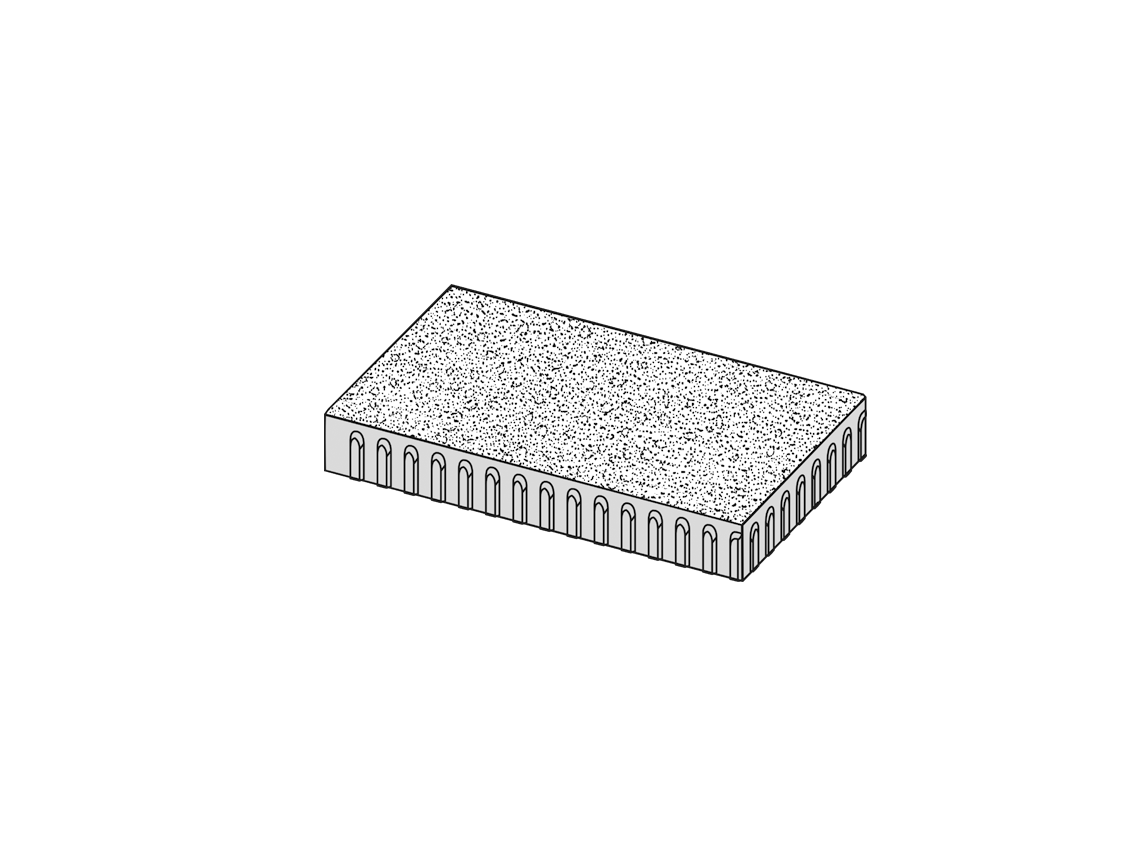

600 x 300 596 x 296
 600 x 600 596 x 596



ARCADO® und LAMBADA® gibt es im Wilden Reihenverband und kann maschinell verlegt werden.

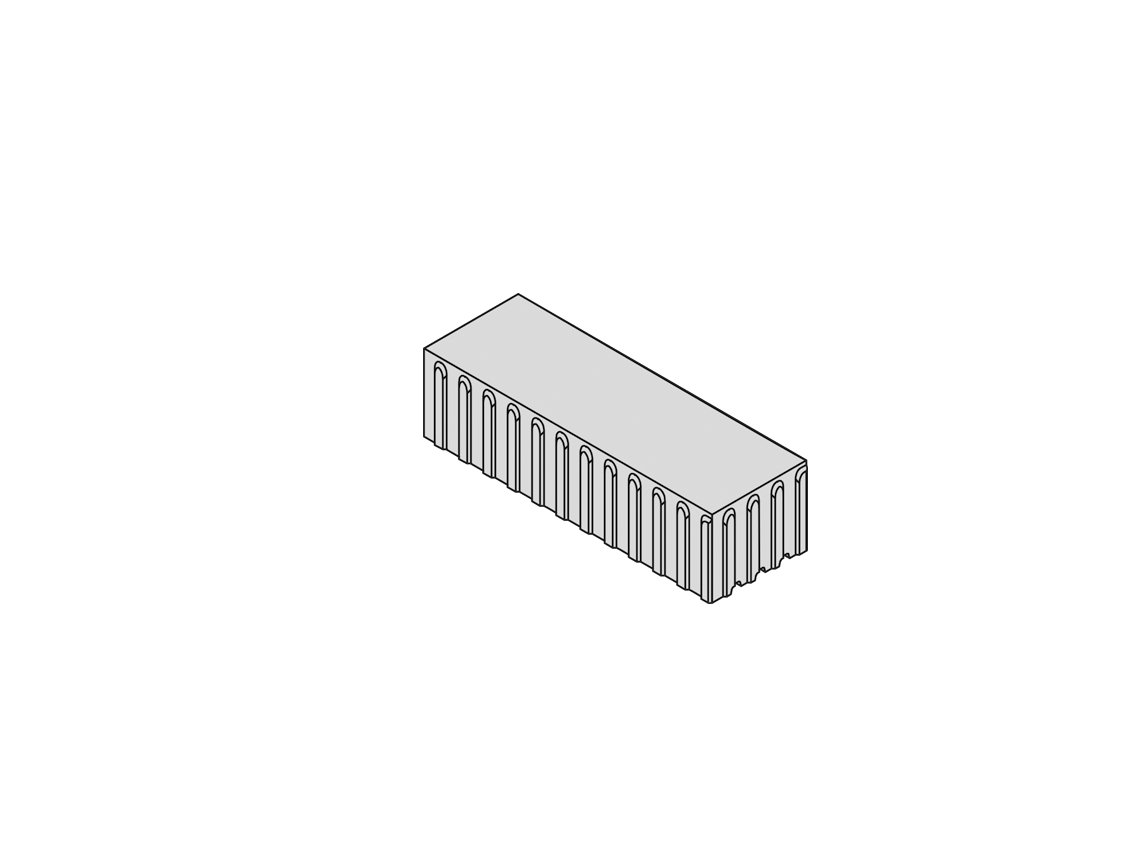

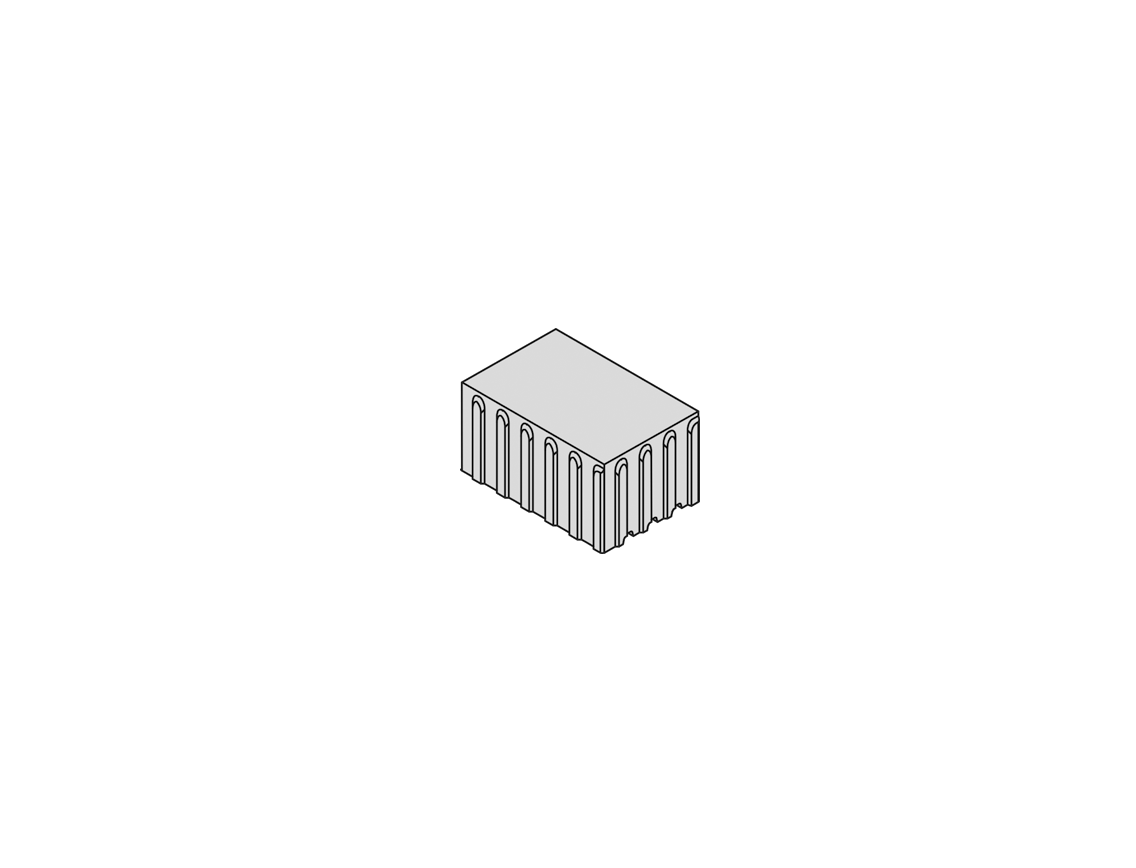

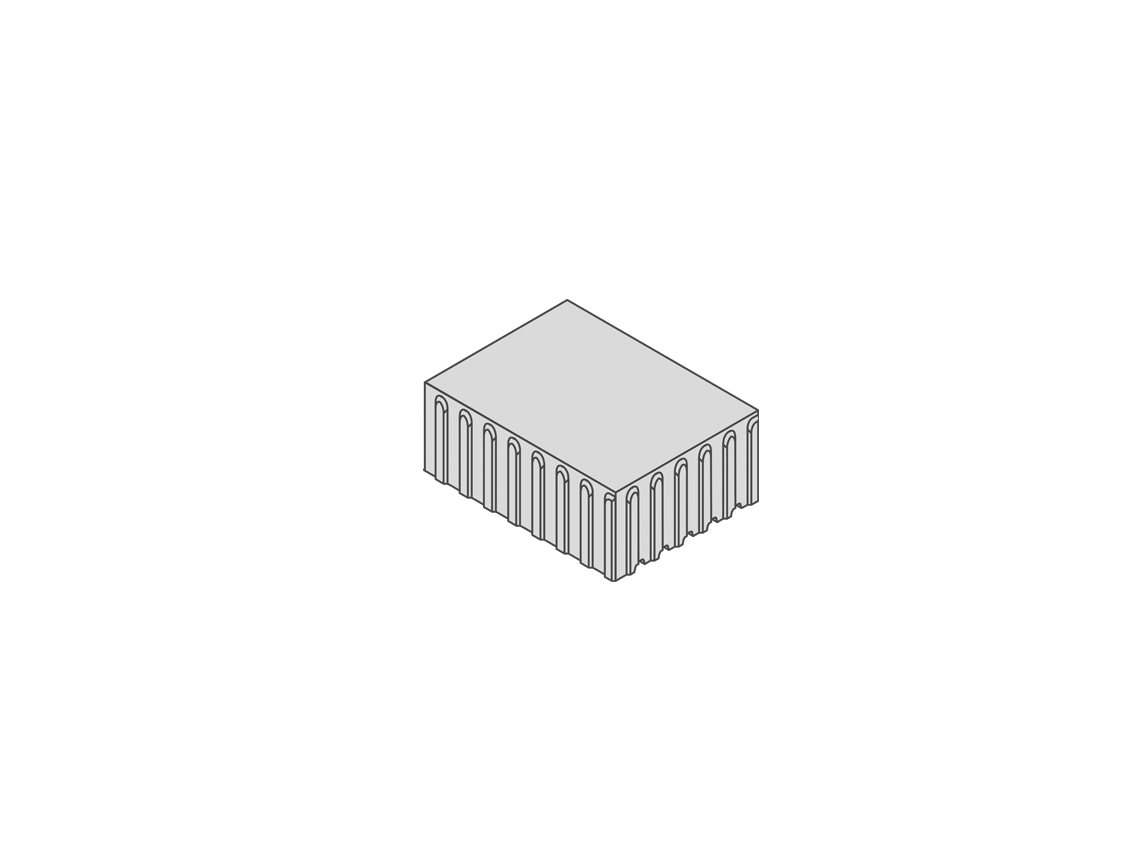

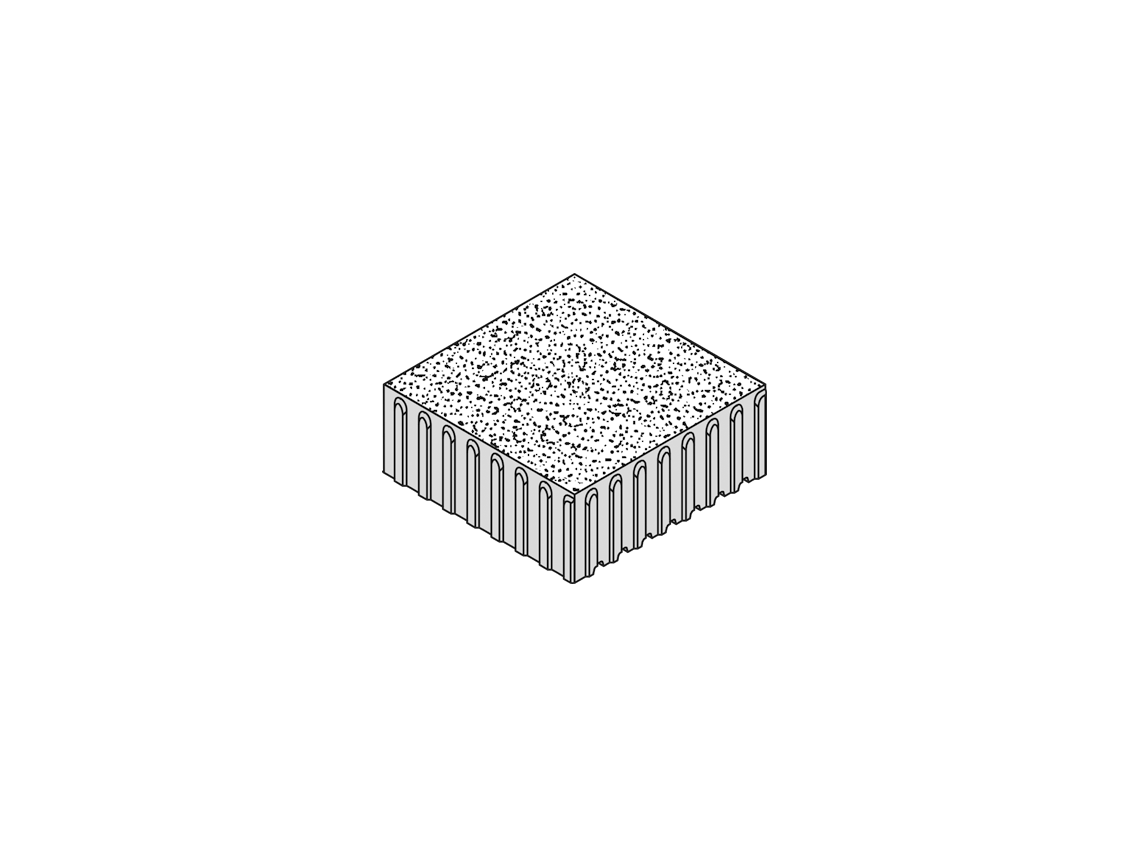

VS 5® PLANLINE – Steindicke 128 mm

    VS 5
Stein Formate
(Rastermaße in mm)
  Steindicke 128 mm
Nennmaße
in mm

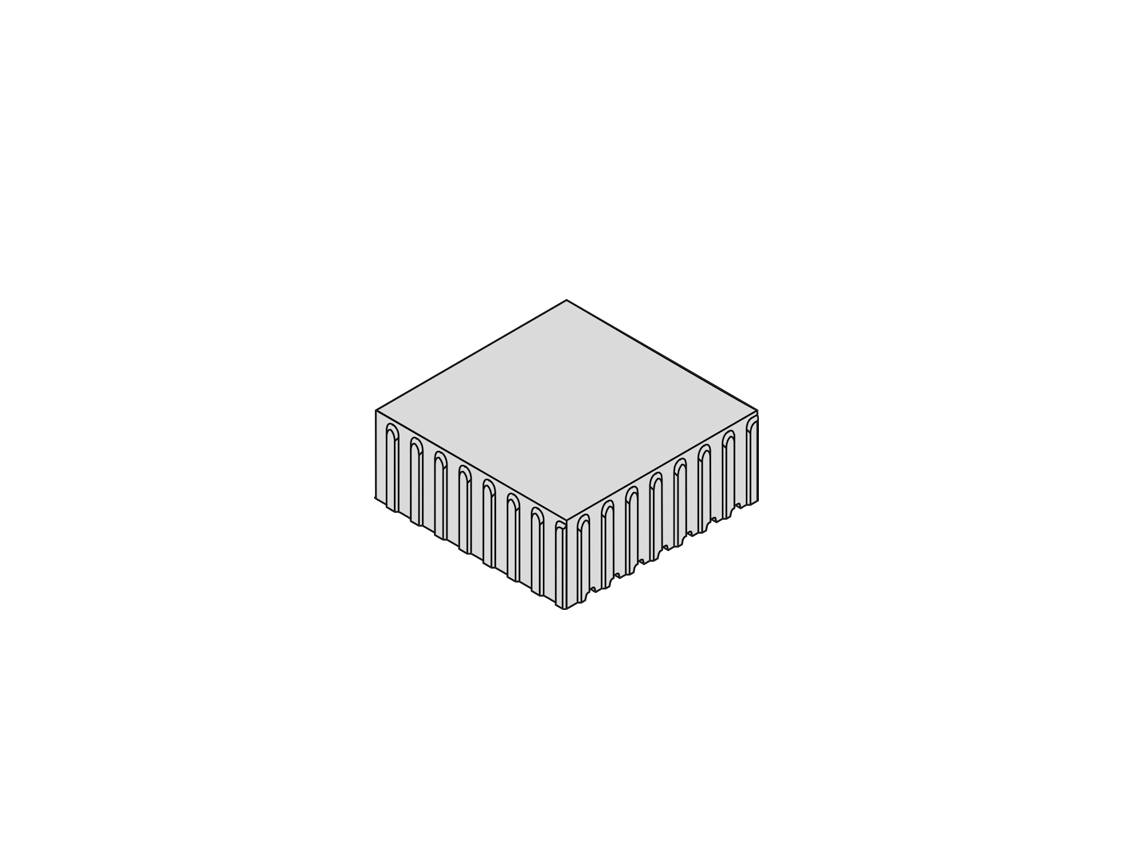

    LAMBADA®
FORTE PLANLINE VS 5
SPIRELL®
PLANLINE VS 5

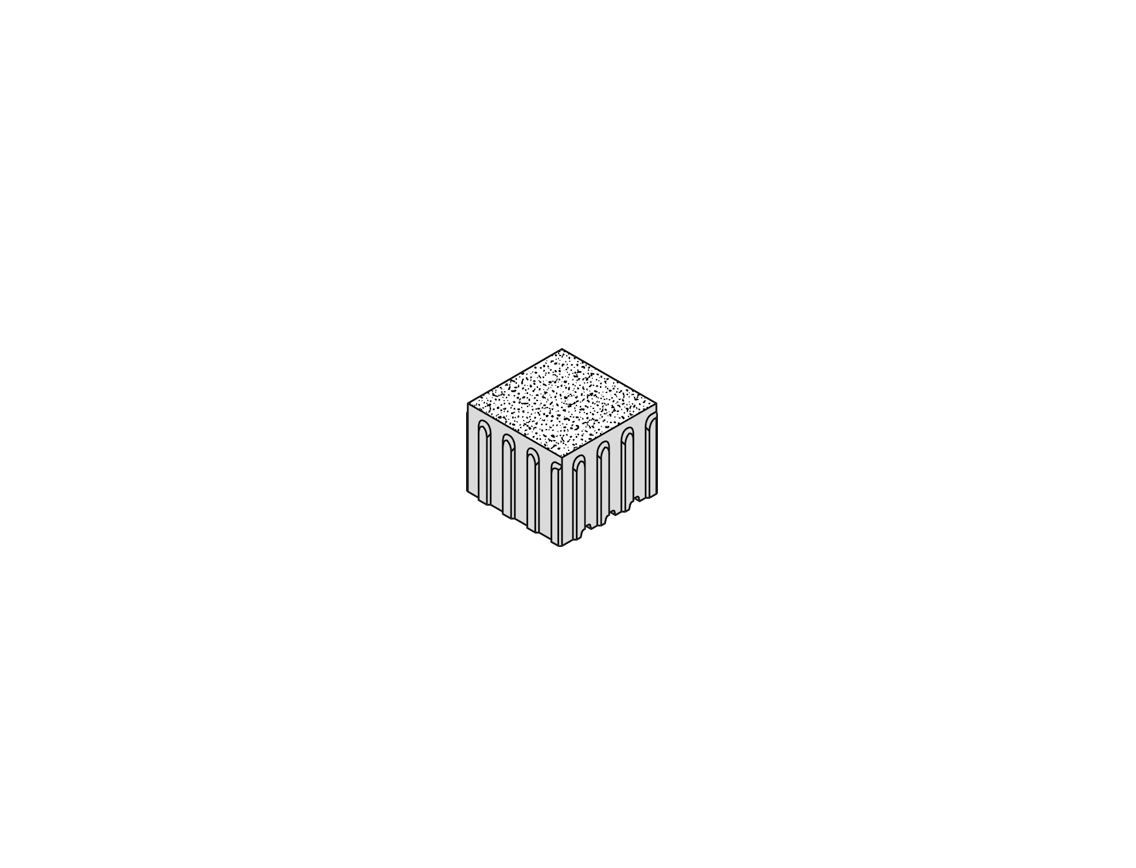

150 x 150 146 x 146

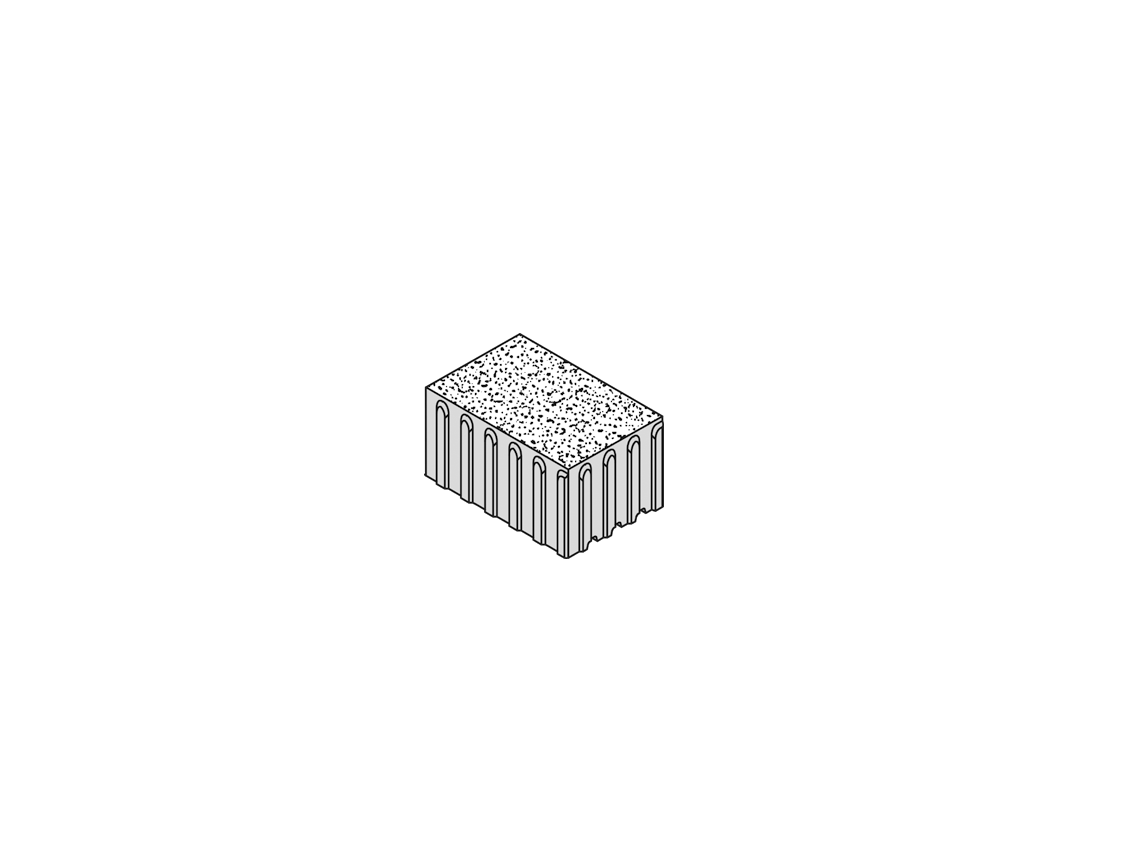

22,5 x 150
221 x 146

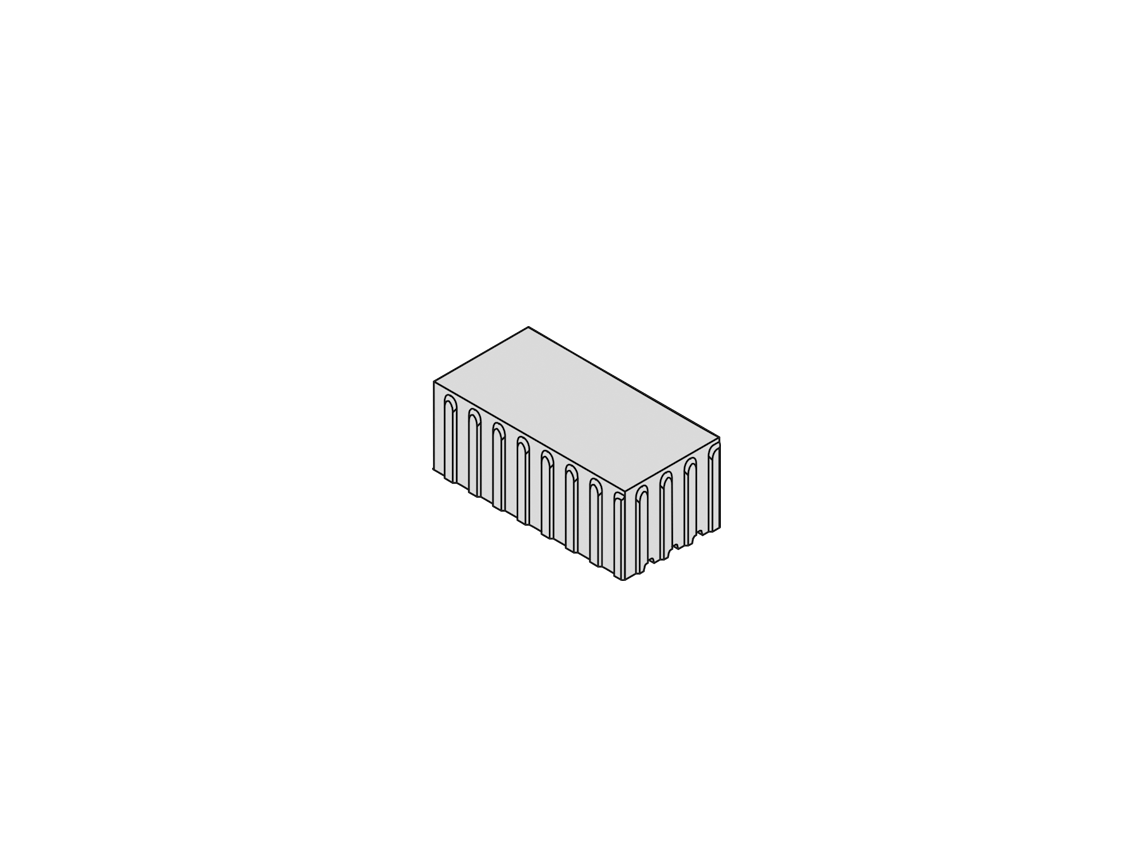

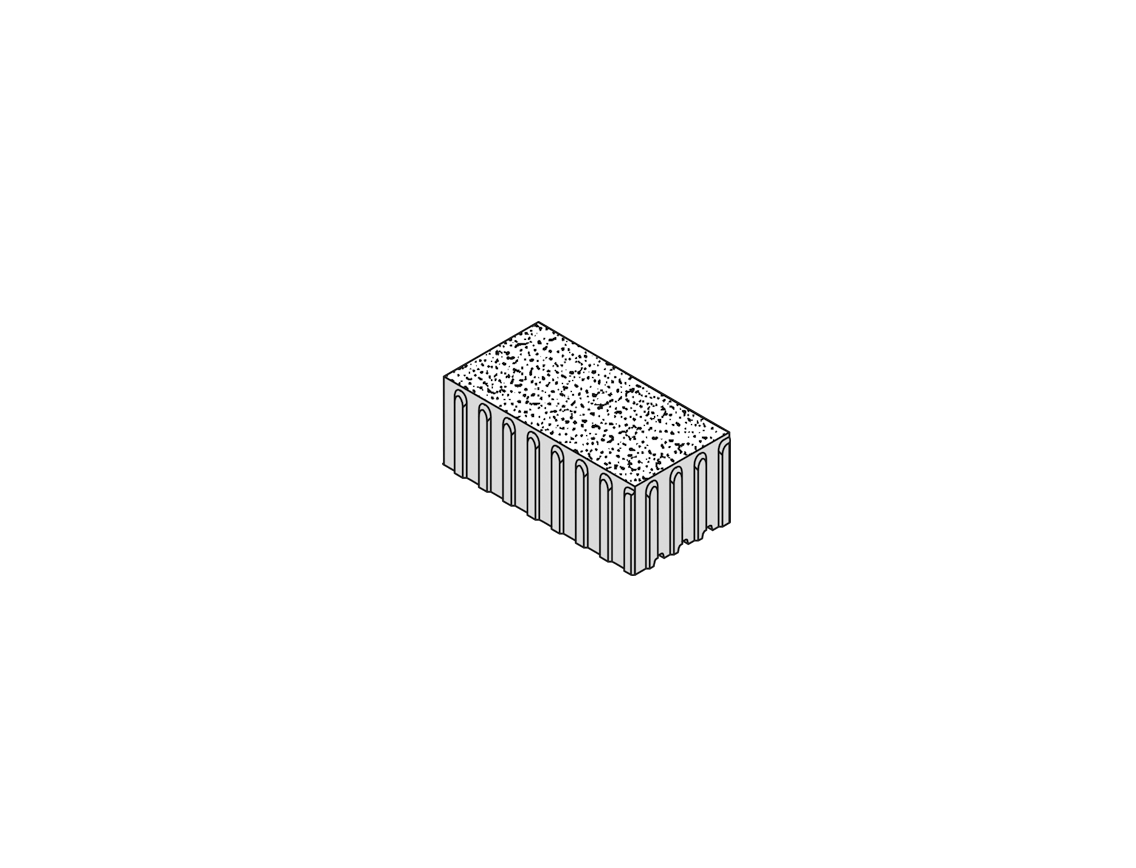

300 x 150 296 x 146

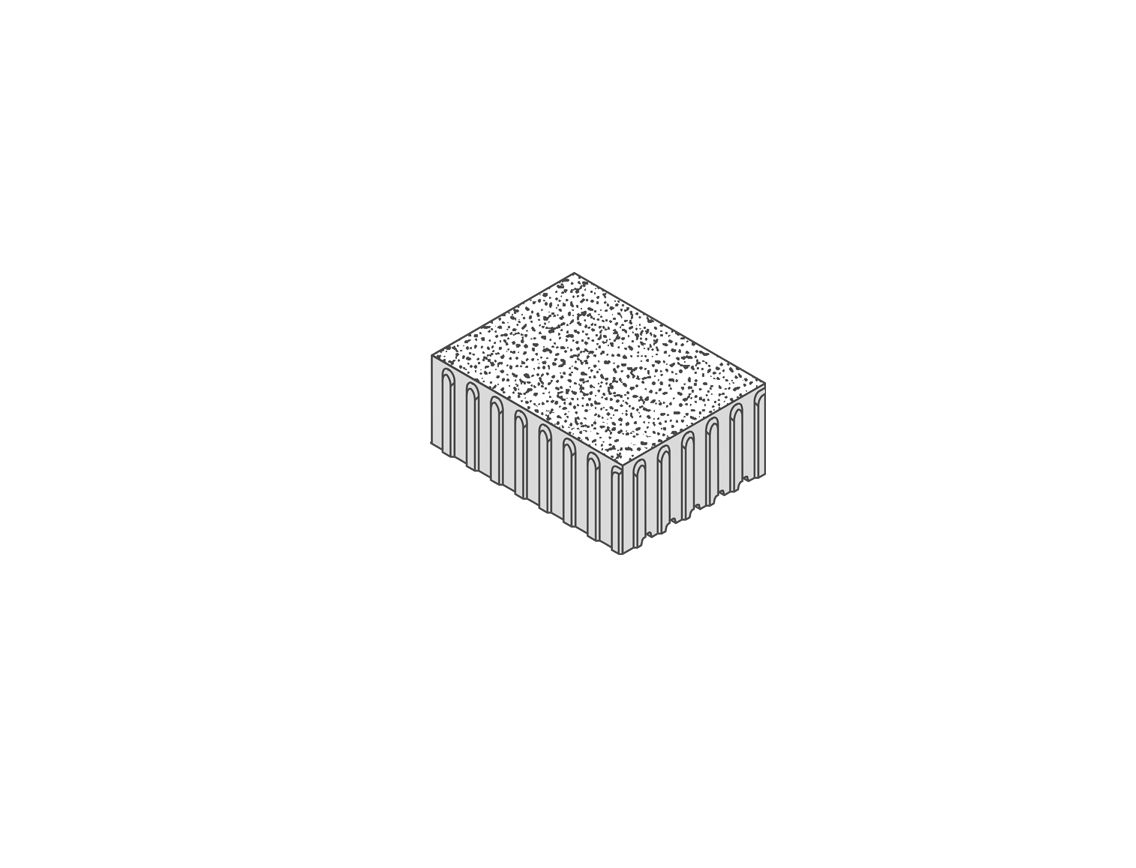

300 x 225
296 x 221
300 x 300 296 x 296

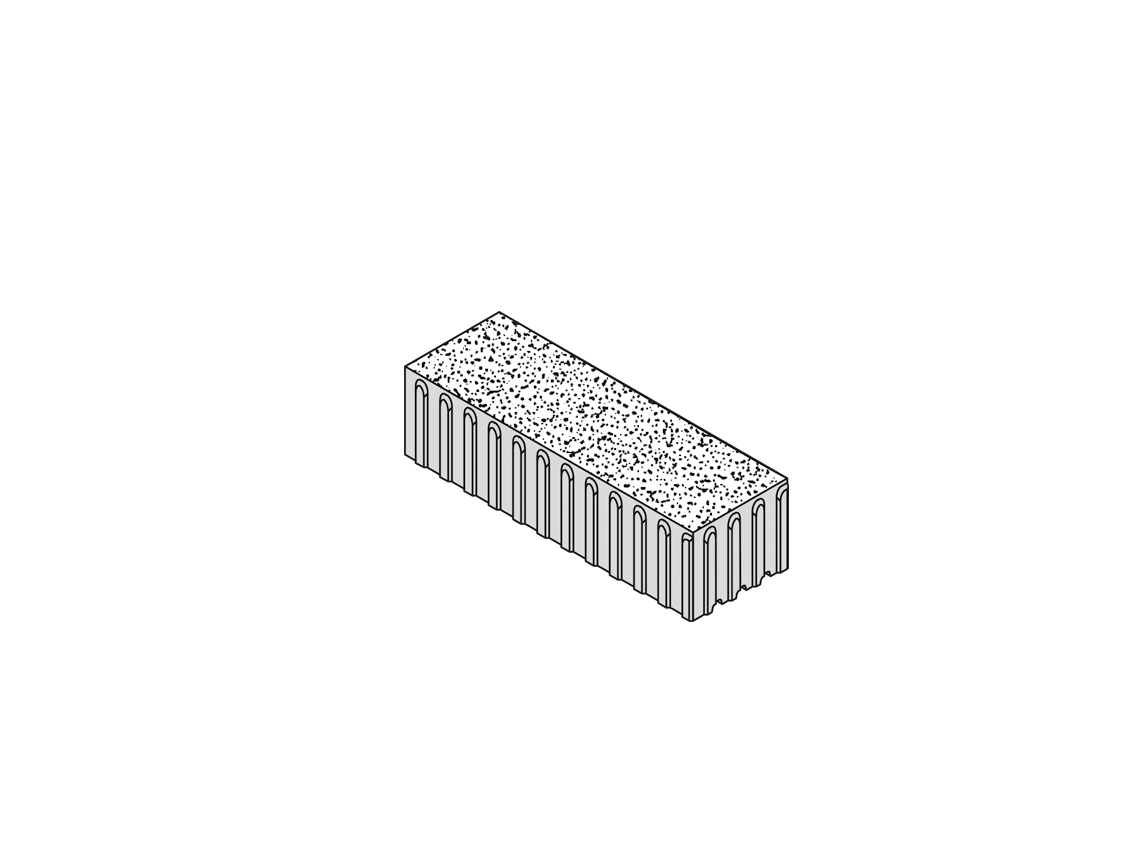

450 x 150 446 x 146

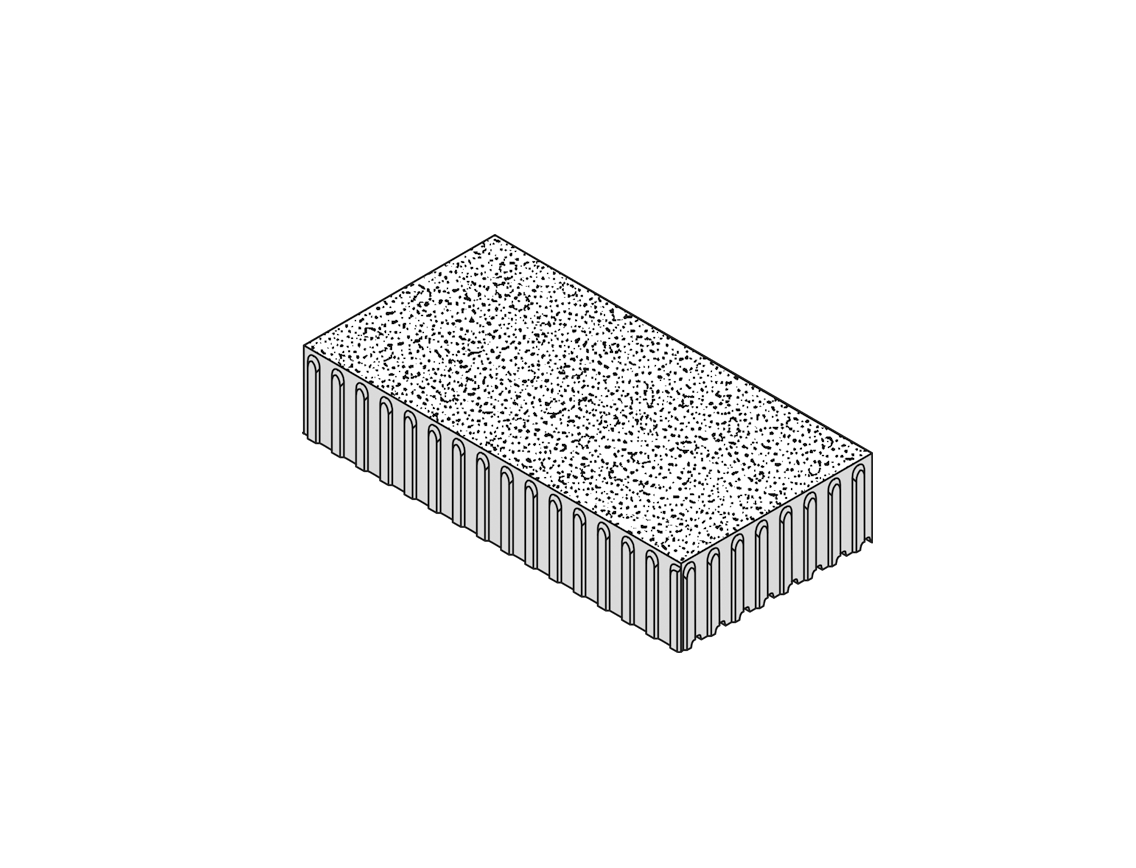

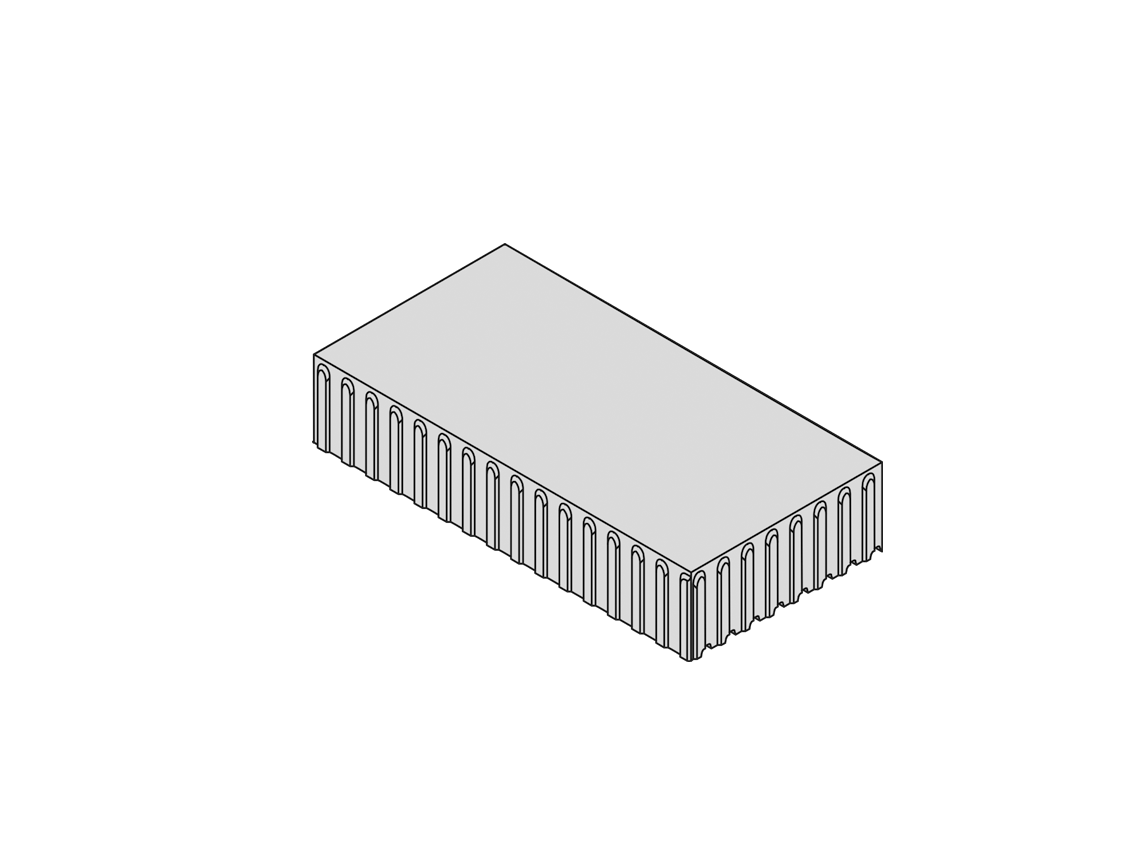

600 x 300
596 x 296

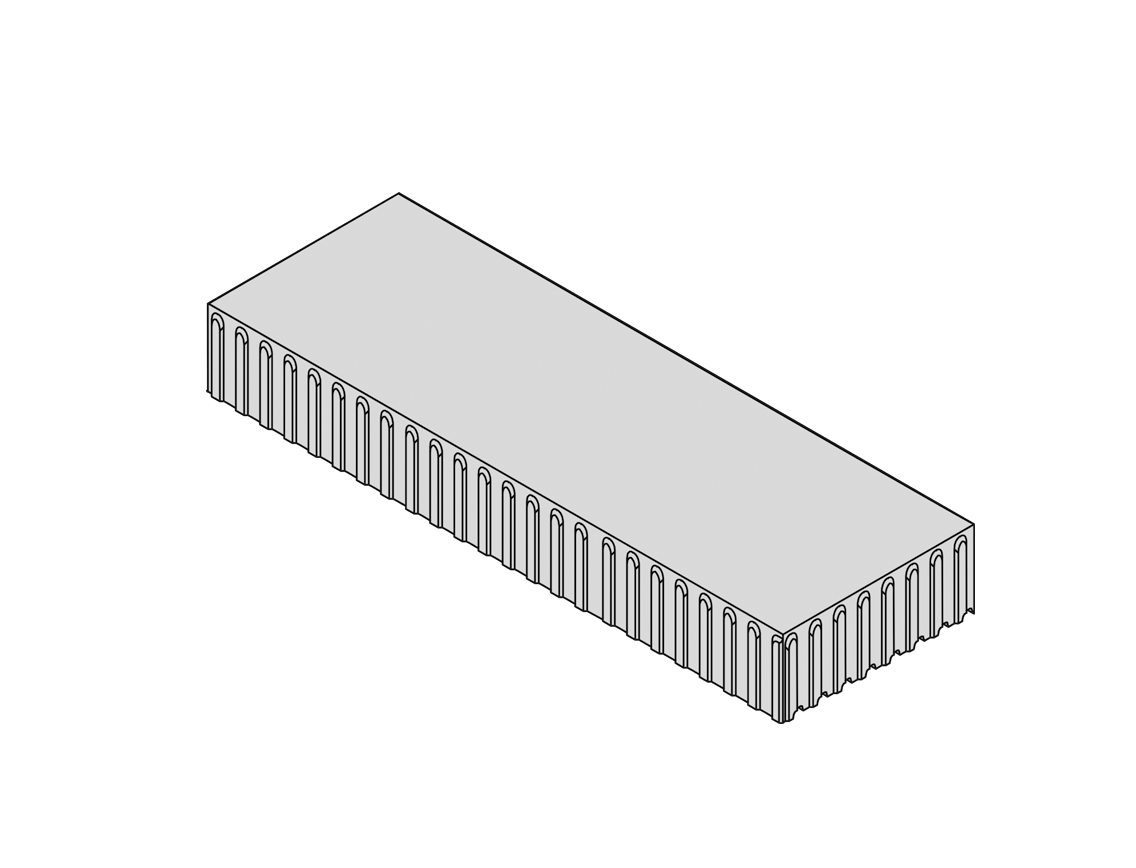

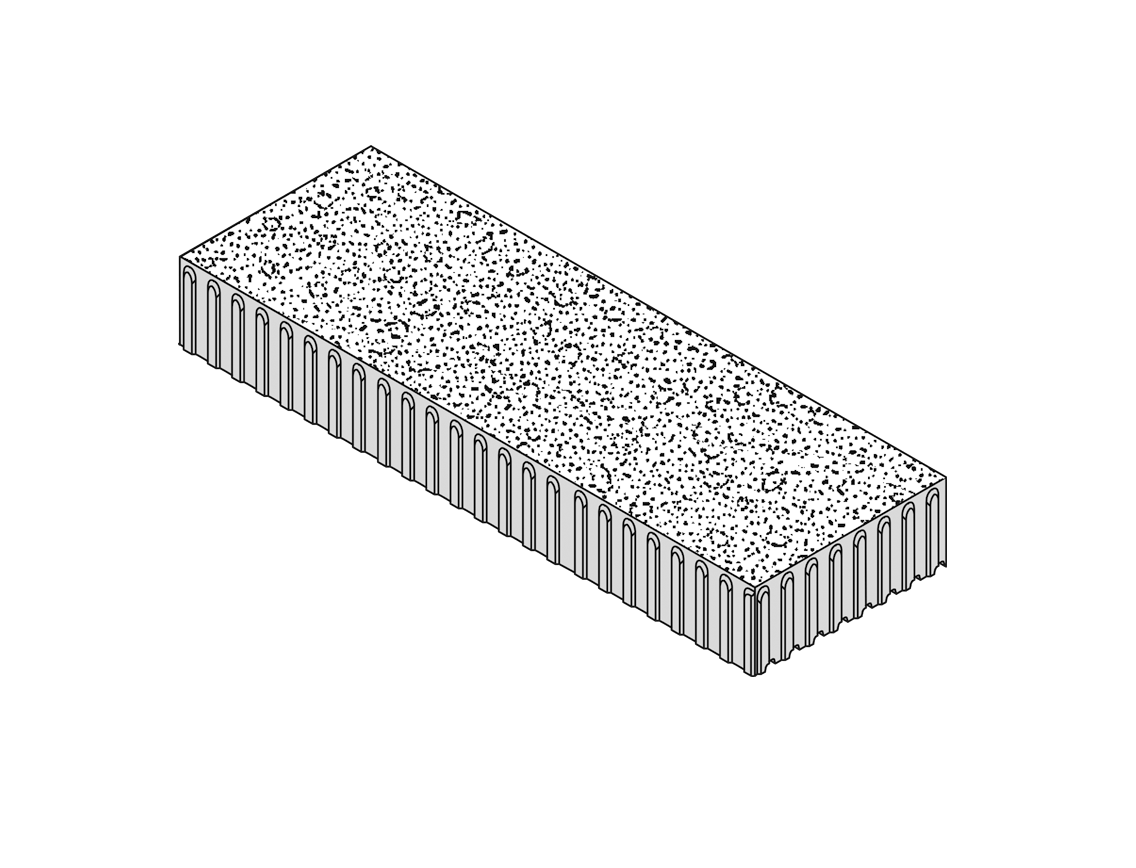

900 x 300
896 x 296





Stein-Formate Raster 7,5


Raster 10

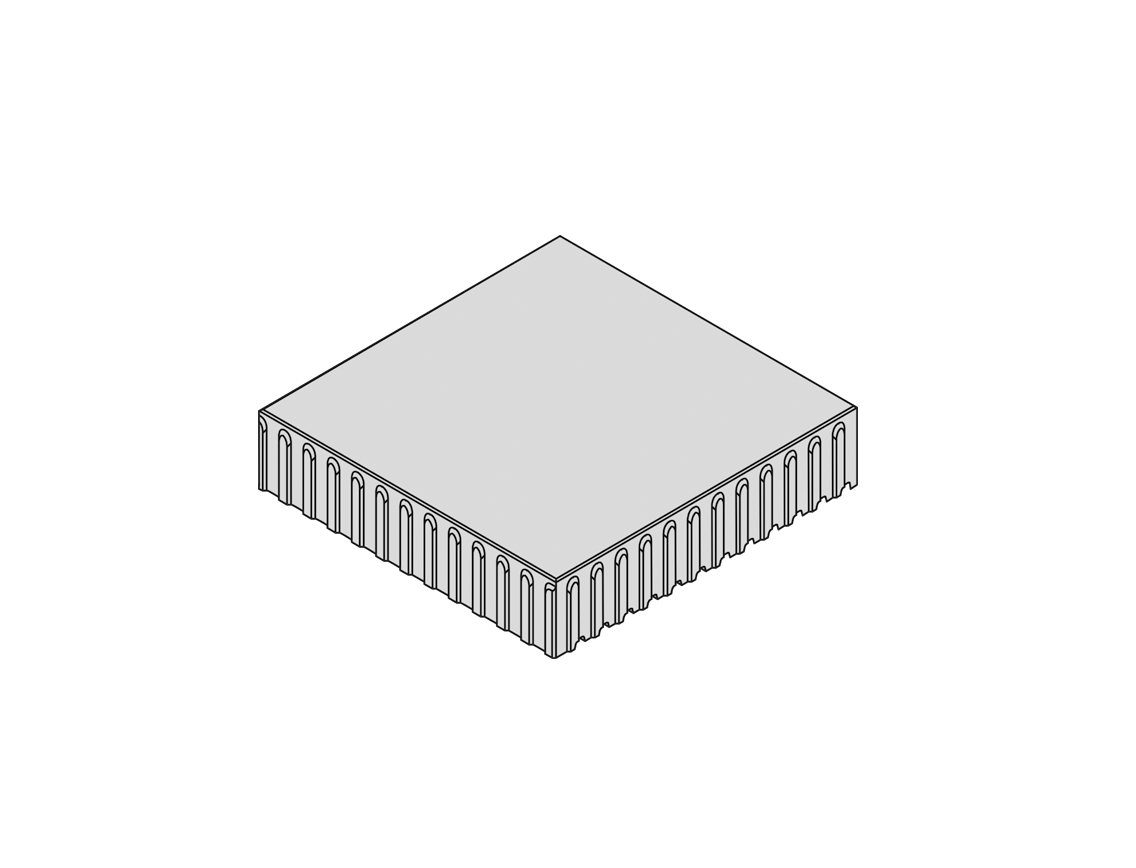

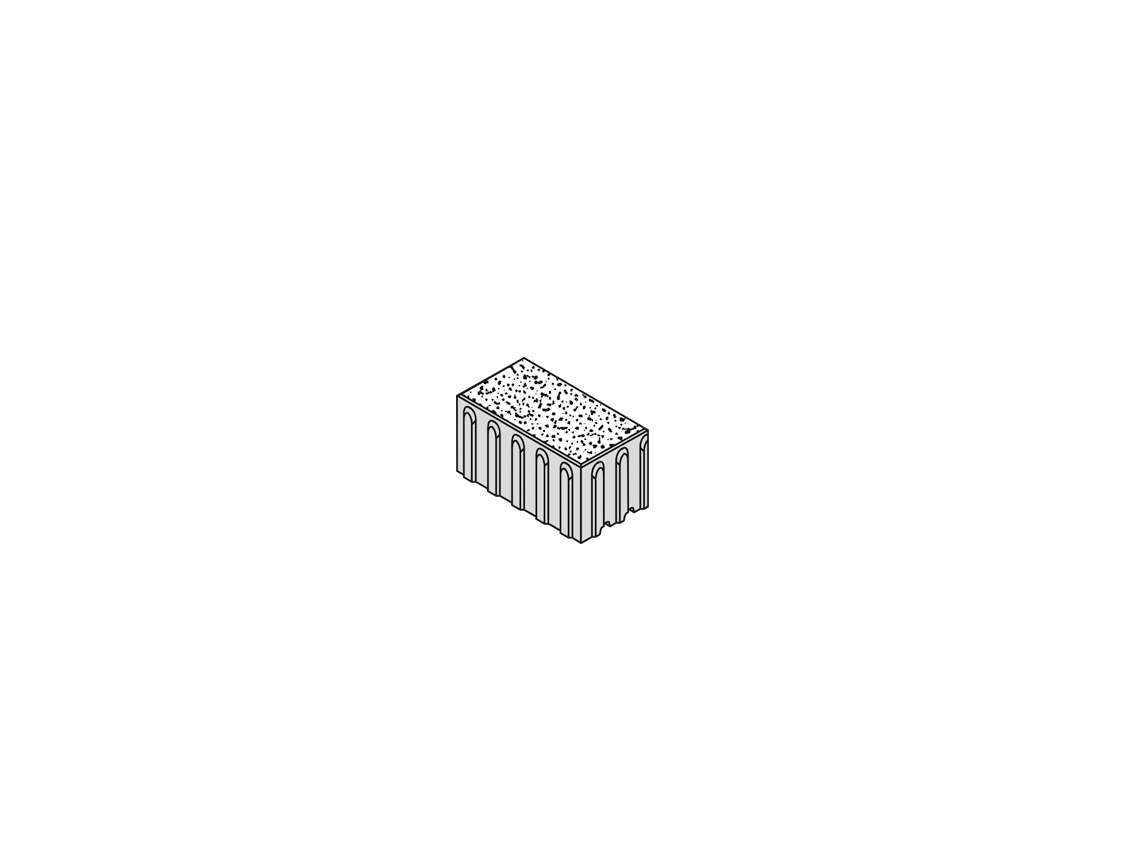

VS 5® – Steindicke 108 mm

    VS 5®
 Stein Formate
 (Rastermaße in mm)
    ARCADO® LAMBADA® SPIRELL®
Nennmaße
in mm
  Steindicke 108 mm

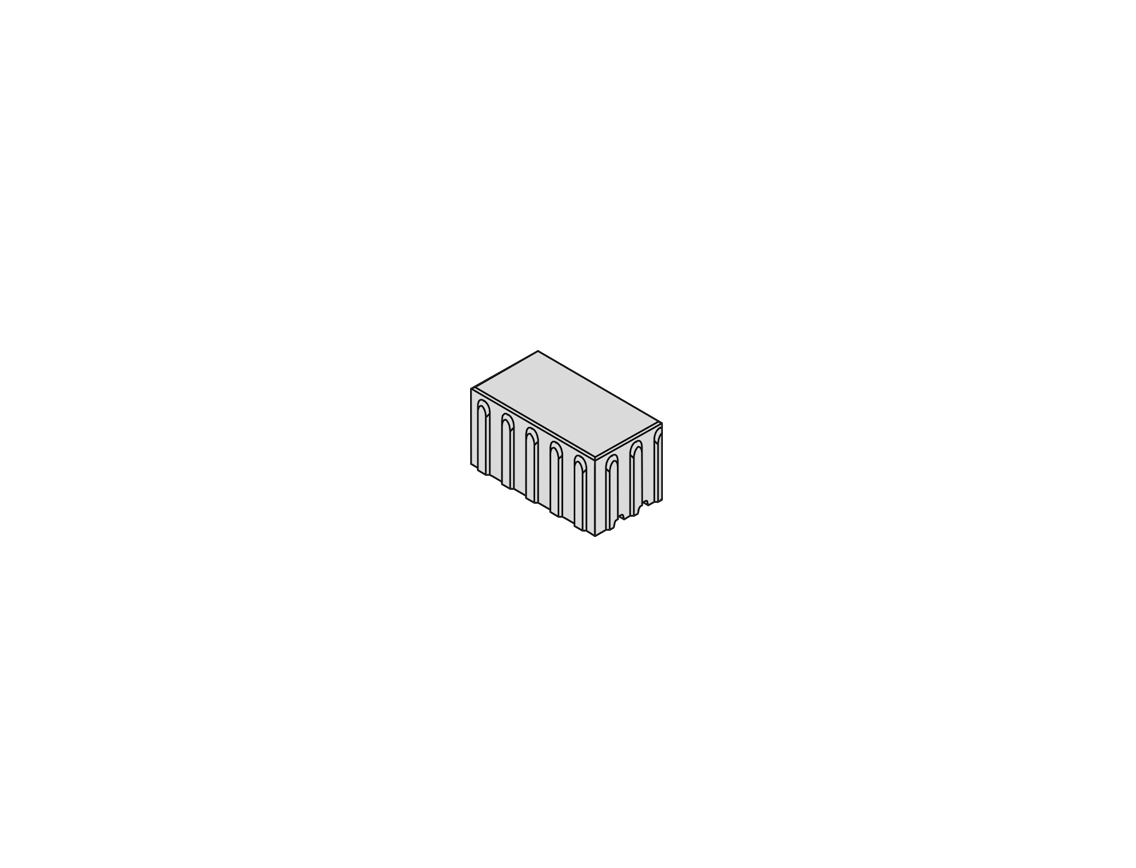

200 x 100
196 x 96

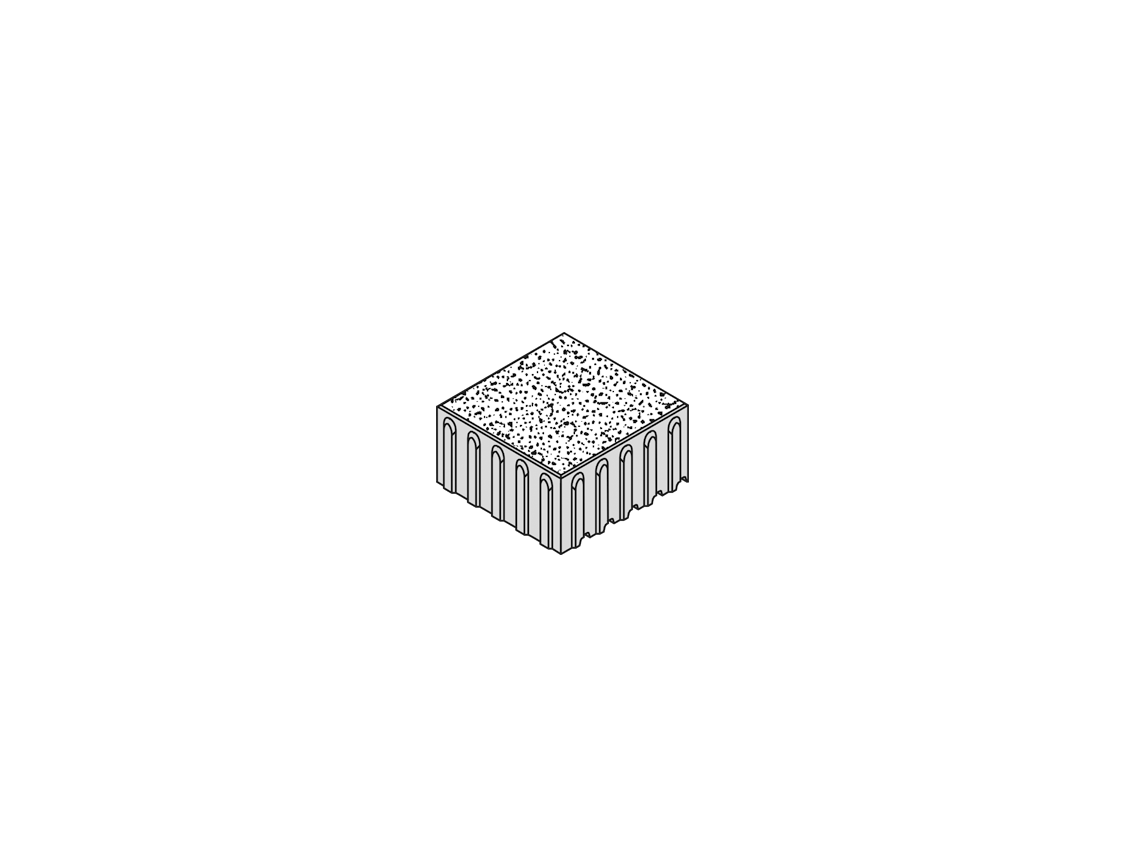

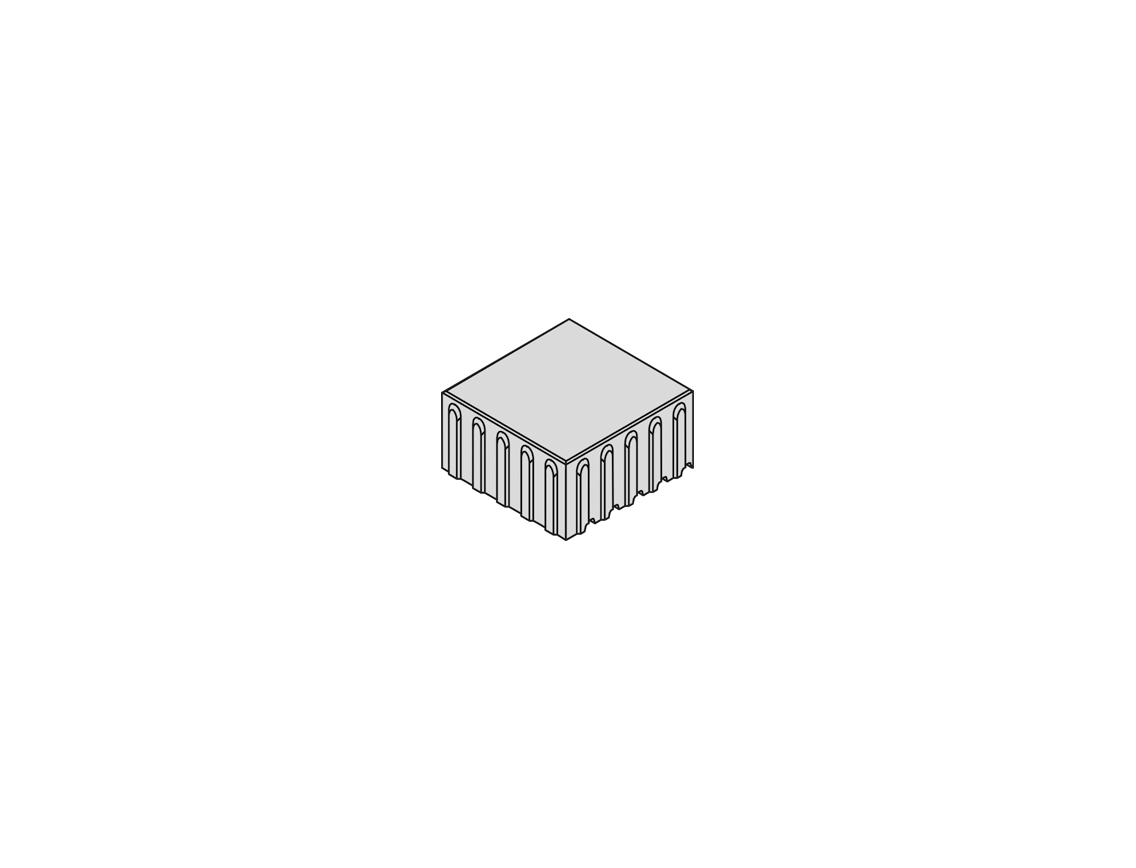

200 x 200
196 x 196

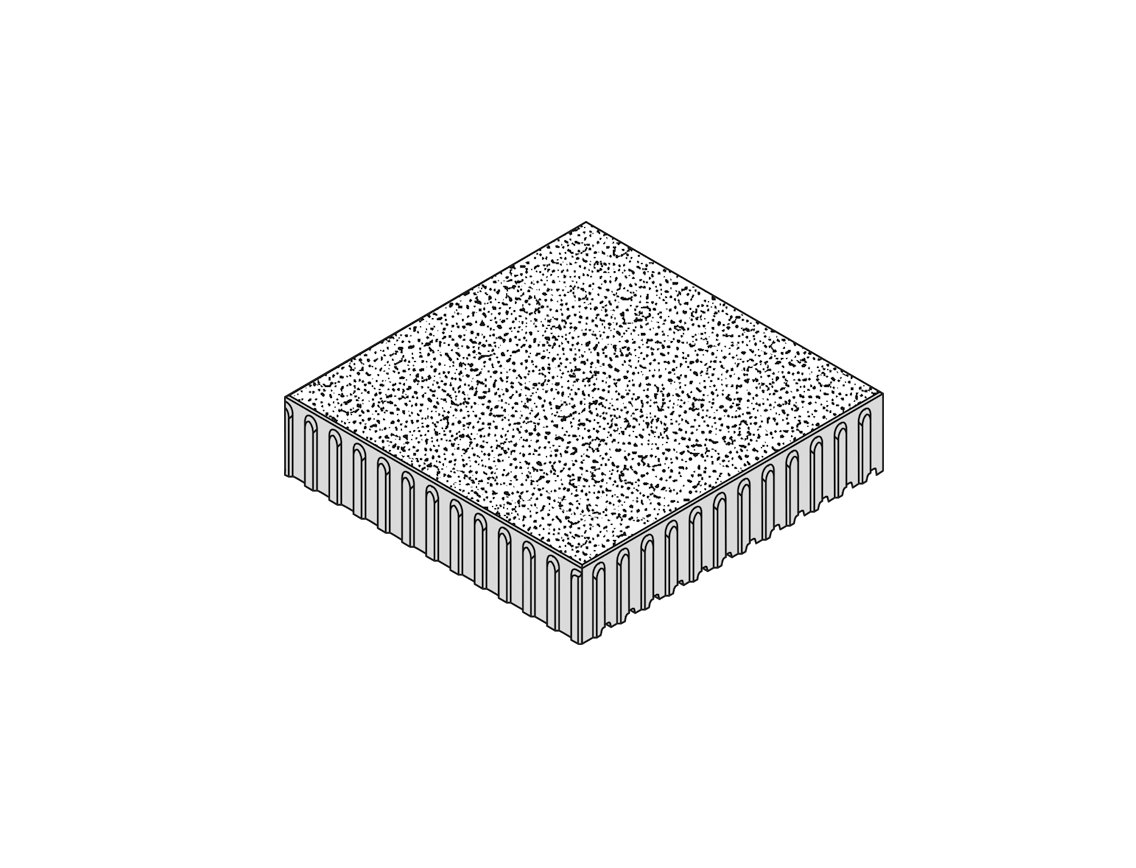

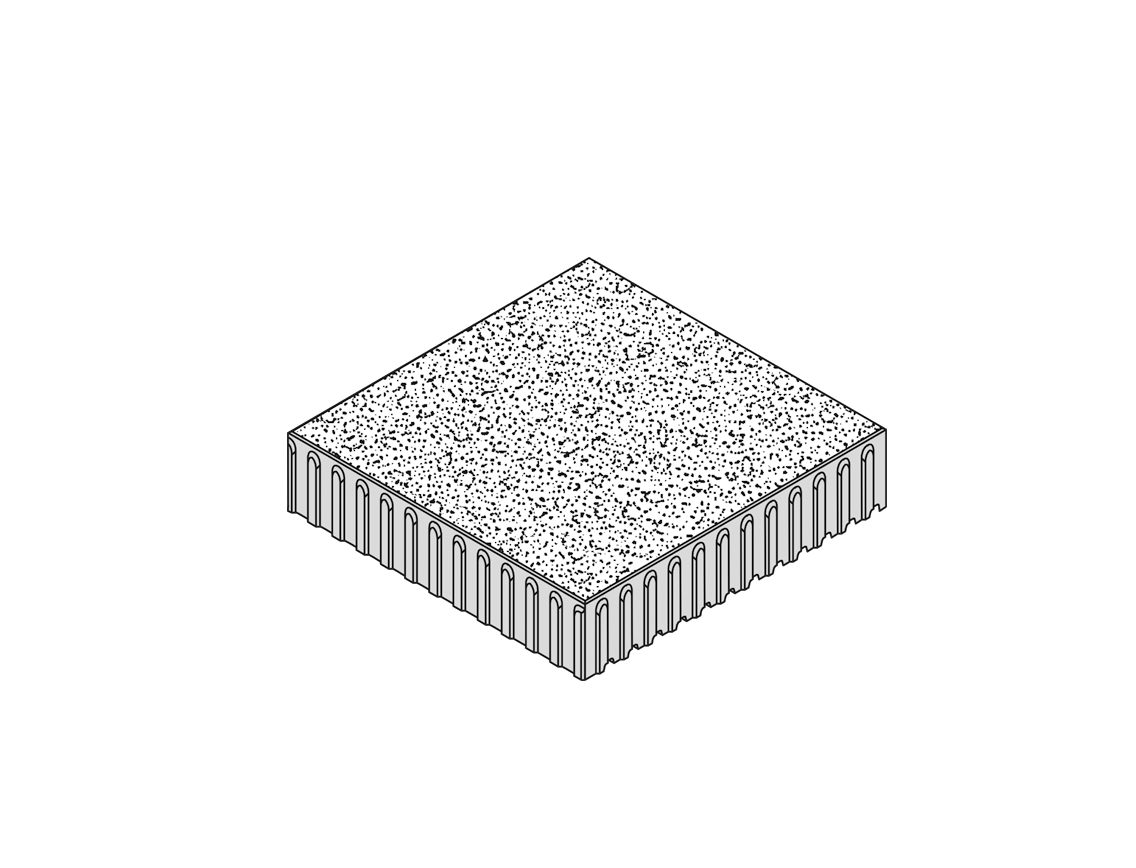

 500 x 500 496 x 496





 VS 5® – Steindicke 128 mm

    VS 5®
 Stein Formate
 (Rastermaße in mm)
    ARCADO® LAMBADA® SPIRELL®
Nennmaß in mm   Steindicke 128 mm

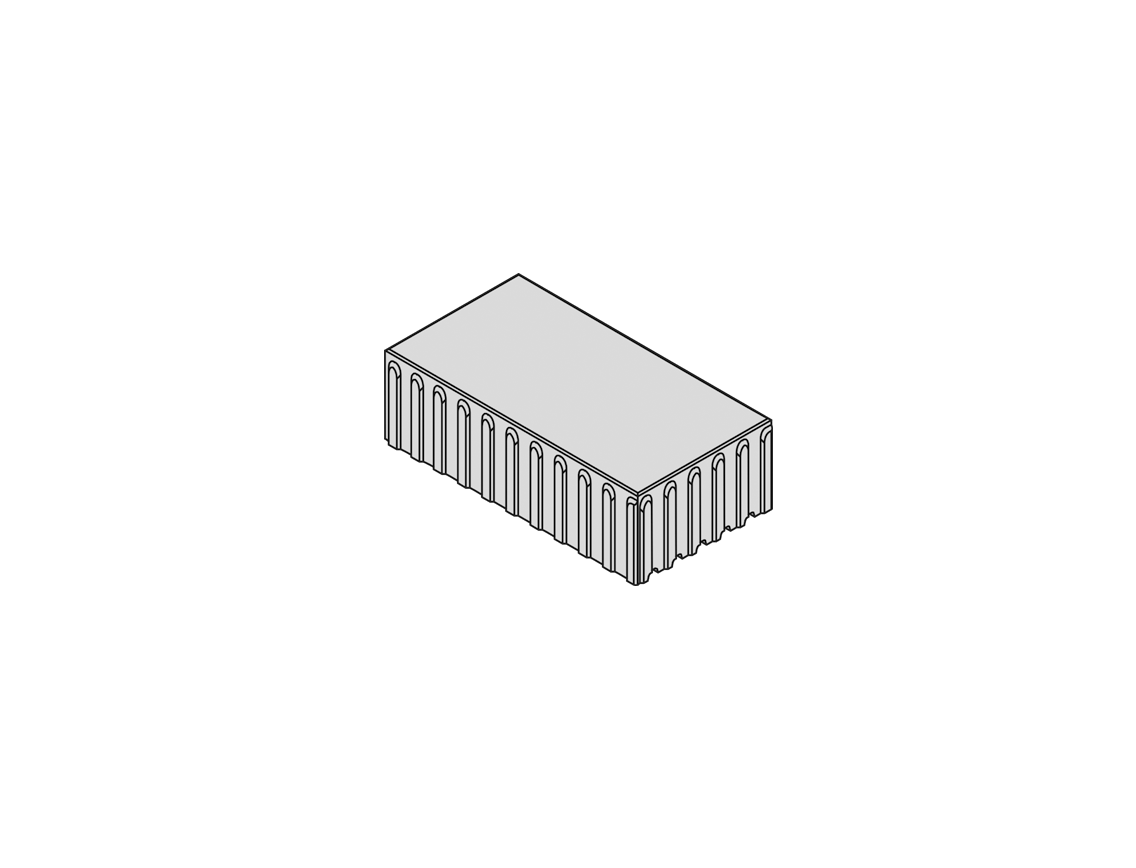

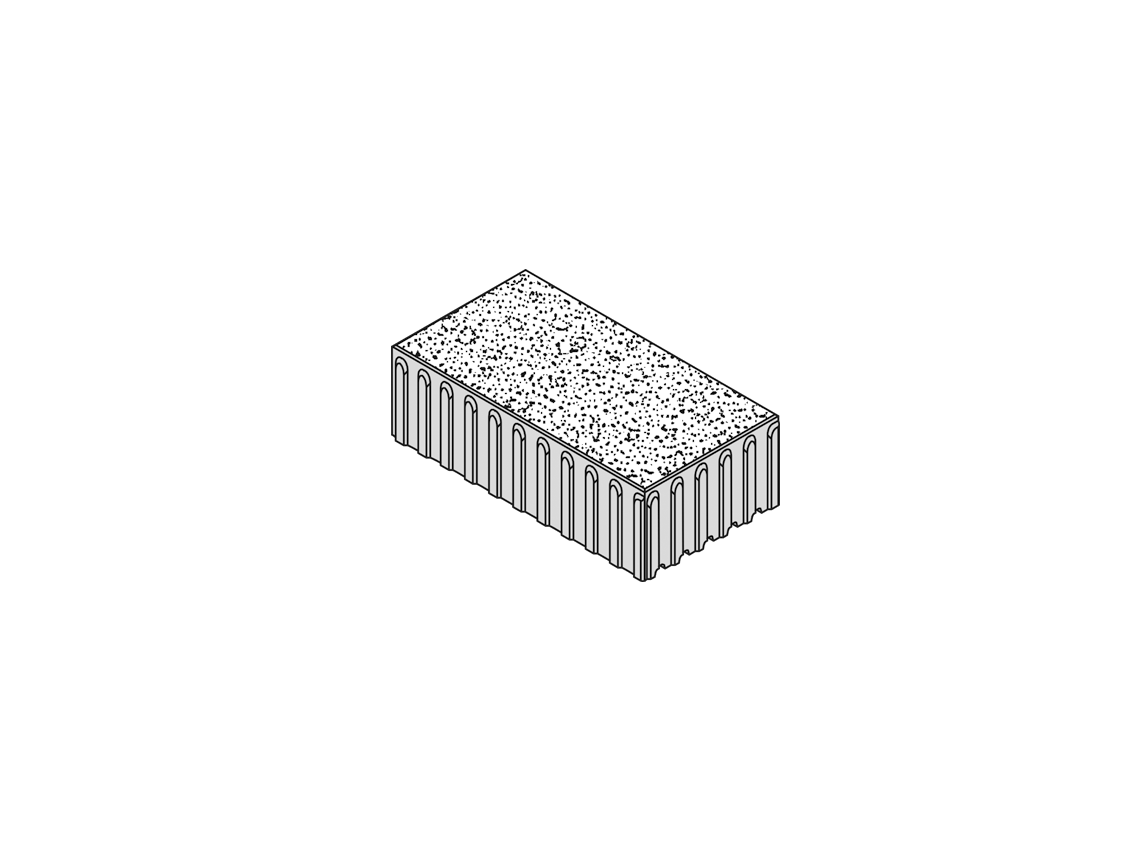

400 x 200 396 x 196

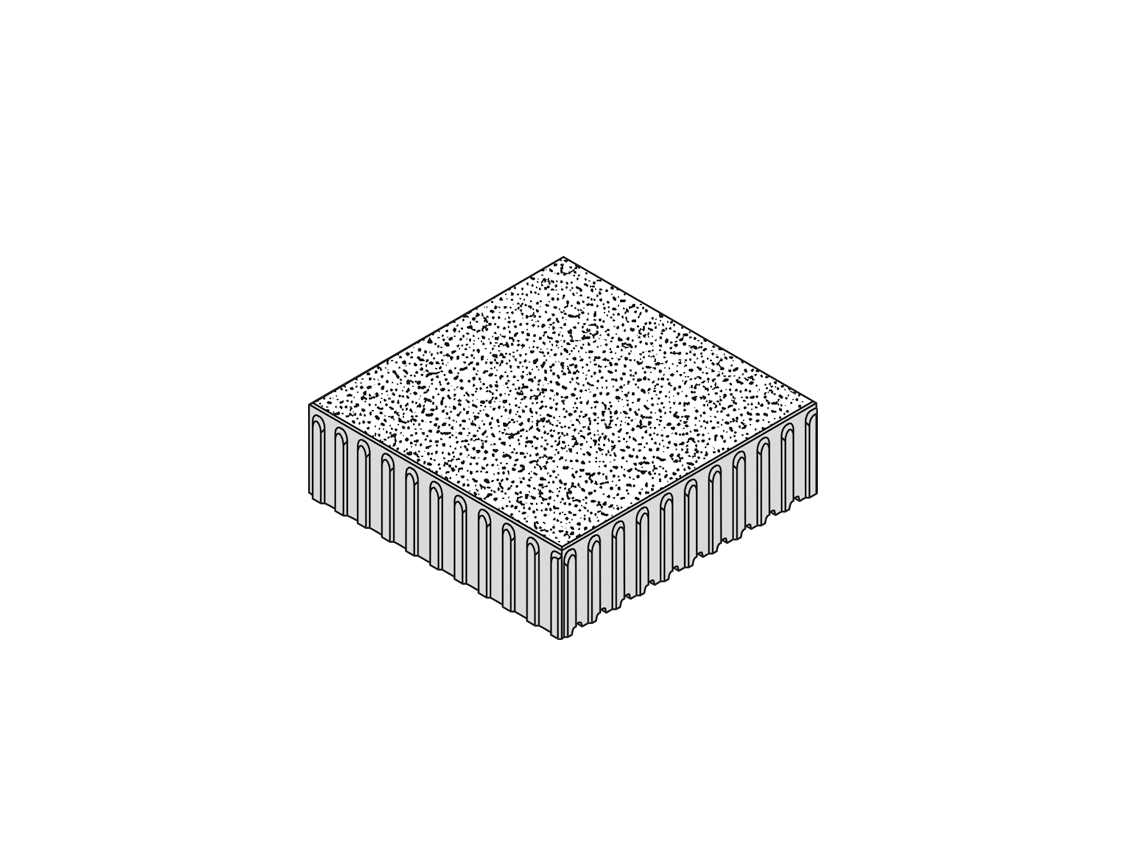

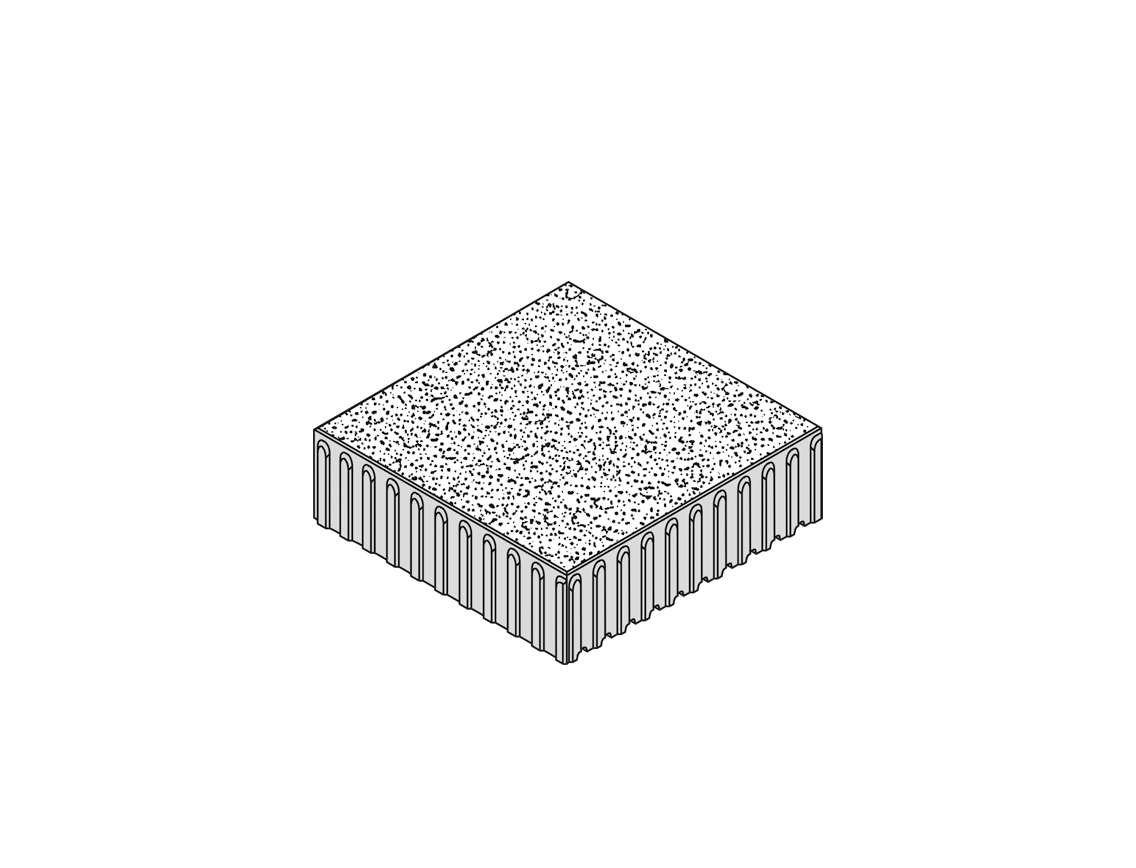

400 x 400
396 x 396

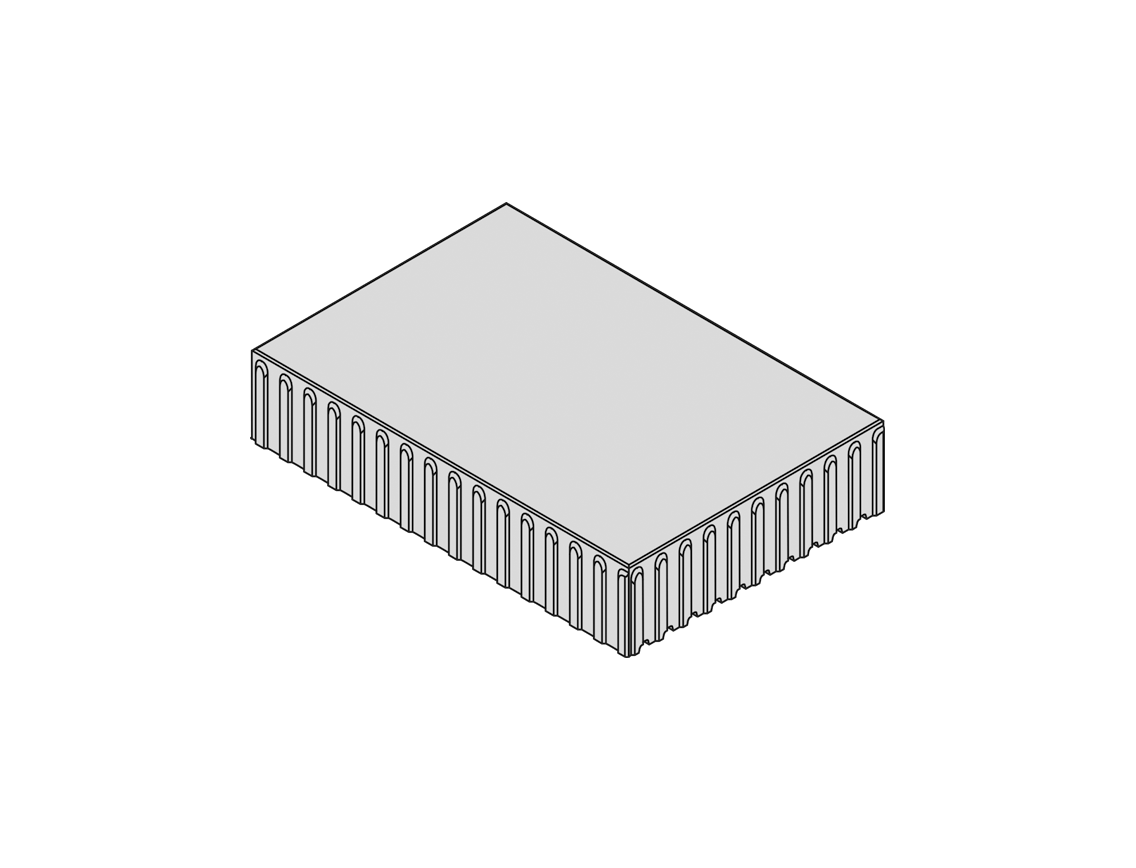

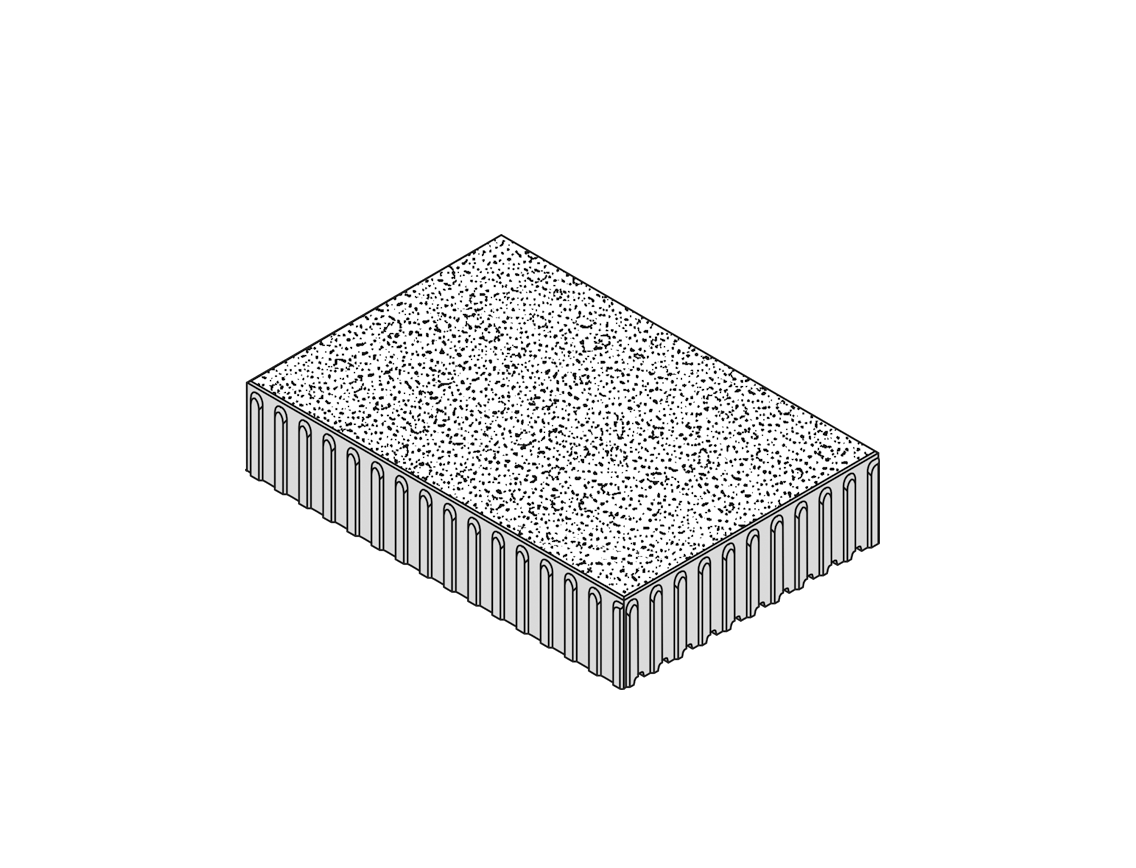

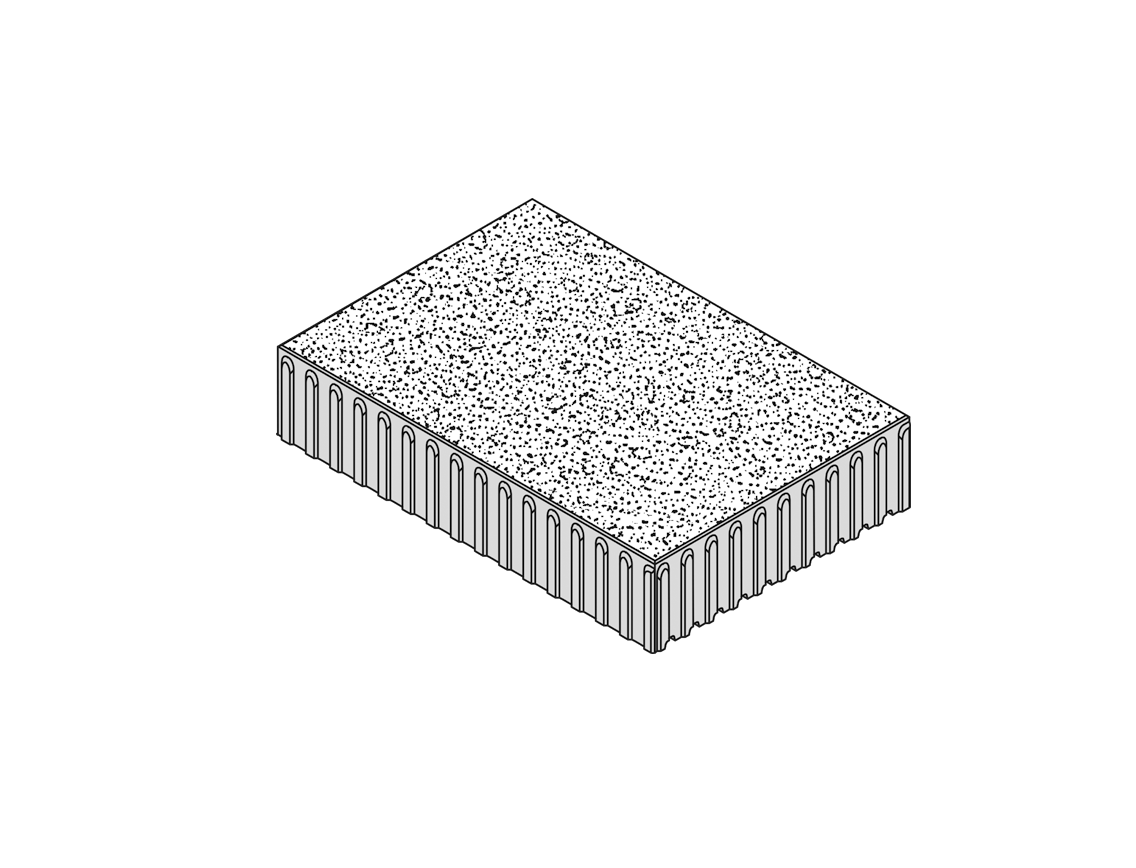

600 x 400
596 x 396





VS 5® – Steindicke 168 mm

  VS 5®
 Stein Formate
 (Rastermaße in mm)
  ARCADO® LAMBADA® SPIRELL®
Nennmaße
in mm
Steindicke 168 mm

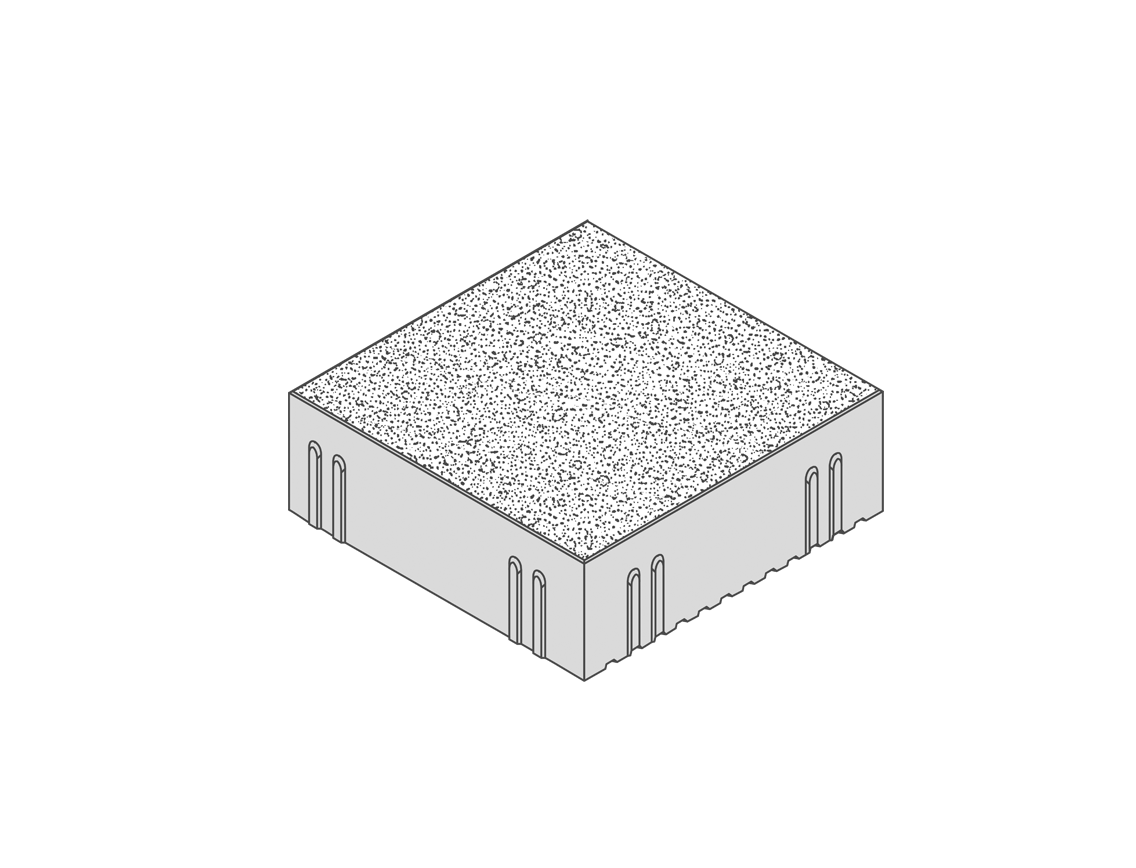

 500 x 500 490 x 490

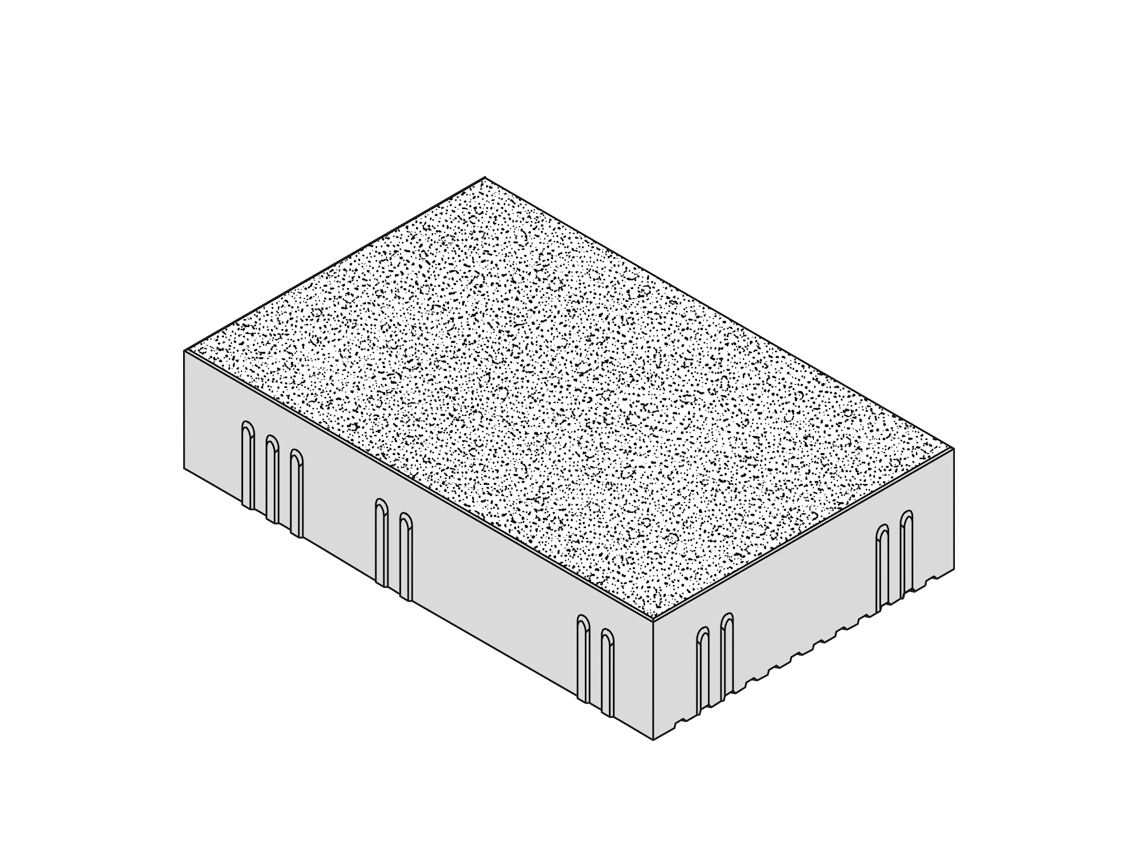

750 x 500* 740 x 490



*Format 75/50 (750 x 500) ist nicht kombinierbar mit den restlichen Formaten des VS5®-Systems.


Stein-Formate Raster 10





Versickerungsleistung

Wie Öko-Flächen, erreichen nachweislich auch diese Produkte unter Berücksichtigung entsprechender Einbauhinweise die für Flächen ohne Kanalanschluss vorgeschriebene Versickerungsleistung von 270 l/(s × ha).





Öko-Fläche

Ökologische Pflasterstein-Systeme und Flächenkonzepte tragen zum natur­verträglichen Umgang mit Regenwasser bei. Kanalisation und Kläranlagen werden entlastet, Überschwemmungen vorgebeugt und die Neubildung des Grundwassers unterstützt. Diese Produkte erfüllen die für Flächen ohne Kanalanschluss vorgeschriebene Versickerungsleistung von 270 l / (s × ha).
