Verlege-Beispiele T-DESIGN Pflasterstein-System


Die verschiedenen Steinformate der Pflaster- und Plattensysteme ermöglichen individuelle Verlege-Varianten. Finden Sie die Variante, die zu Ihrem Bauvorhaben am besten passt, wir liefern die Steine im entsprechenden Mengenverhältnis.

Anwendung der Verlege-Beispiele bei den Produktvarianten mengenbezogen auf Anfrage.


Verlege-Beispiel J 33
Stein 1 / 1

Verlege-Beispiel J 34 »Uhinger Verband«
Stein 1 / 1 ca. 67 % | Stein 1 / 2 ca. 33 %

Verlege-Beispiel J 43
Stein 1 / 1 ca. 57 % | Stein 1 / 2 ca. 43 %

Verlege-Beispiel J 44
Stein 1 / 1 ca. 40 % | Stein 1 / 2 ca. 3 % | Stein L ca. 22 %
Quadratstein M ca. 13 % | Quadratstein L ca. 22 %

Verlege-Beispiel J 46
Stein 1 / 1 ca. 57 % | Stein 1 / 2 ca. 29 %
Stein 1 / 4 ca. 14 %

Verlege-Beispiel J 47
Stein 1 / 1

Verlege-Beispiel J 48
Stein 1 / 1 ca. 80 % | Stein 1 / 4 ca. 20 %

Verlege-Beispiel J 73
Stein XL

Verlege-Beispiel J 74
Stein LS ca. 24,5 % | Stein L ca. 9,6 %
Stein XL ca. 25,8 % | Quadratstein M ca. 13,0 %
Quadratstein L ca. 19,2 % | Stein 1 / 2 ca. 7,9 %

Verlege-Beispiel J 75
Stein LS ca. 46 % | Stein 1 / 1 ca. 31,0 %
Stein 1 / 2 ca. 15,5 % | Stein 1 / 4 ca. 7,5 %

Verlege-Beispiel J 76
Rasenfugenstein | Stein 1 / 1 | Stein 1 / 2

Verlege-Beispiel J 77
Drainfugenstein | Stein 1 / 1

Verlege-Beispiel J 78
Kardinalshut | Quadratstein M

Verlege-Beispiel J 79
Quadratstein M ca. 25 % | Stein 1 / 2 ca. 75 %

Verlege-Beispiel J 80
Stein XL ca. 20 % | Quadratstein L ca. 29 %
Stein 1 / 1 ca. 36 % | Stein 1 / 2 ca. 15 %

Verlege-Beispiel J 81
Quadratstein L ca. 22 % | Stein L ca. 78 %

Verlege-Beispiel J 82
Stein XL ca. 56 % | Stein 1 / 1 ca. 35 %
Stein 1 / 4 ca. 9 %

Verlege-Beispiel J 83
Stein LS

Verlege-Beispiel J 84
Stein LS

Verlege-Beispiel J 85
Stein XL ca. 38 % | Stein XXL ca. 62 %

Verlege-Beispiel J 86
Stein XL ca. 34 % | Stein XXL ca. 57 %
Quadratstein M ca. 9 %

Verlege-Beispiel J 87
Stellplatzfläche: Rasenfugenstein Stein 1 / 1 und Stein 1 / 2
mittlere Markierung: Stein XL und Stein 1 / 1
Einfassung: 1 / 1 Stein mit Fase

Verlege-Beispiel J 88
Belagsfläche: Stein 1 / 1 Halbversatz
Übergangsbereich zum Rand: Stein 1 / 2 und
Quadratstein M | Randausbildung: Kardinalshut

Verlege-Beispiel J 105 »Nürnberger Verband«
Stein 1 / 1 ca. 50 % | Stein 1 / 2 ca. 25 %
Stein LS ca. 25 %

Verlege-Beispiel J 106 »Brettener Verband«
Stein 1 / 1 ca. 39 % | Stein 1 / 2 ca. 10 %
Quadratstein M ca. 23 % | Stein L ca. 12 %
Quadratstein L ca. 16 %

Verlege-Beispiel J 122
Stein XL ca. 32 % | Quadratstein L ca. 36 %
Stein 1 / 1 ca. 20 % | Stein L ca. 12 %

Verlege-Beispiel J 155 »Münchner Verband«
Stein 1 / 1 ca. 30 % | Stein 1 / 2 ca. 26 %
Stein LS ca. 44 %

Verlege-Beispiel J 163
Stein LS ca. 41 % | Stein 1/1 ca. 45 %
Stein 1/2 ca. 14 %

Verlege-Beispiel J 168
Stein LS ca. 37,6 % | Quadratstein M ca. 31,2 %
Stein 1/1 ca. 15,6 % | Stein 1/2 ca. 15,6 %

Verlege-Beispiel J 180
Stein LS ca. 42 % | Stein 1/1 ca. 41 %
Stein 1/2 ca. 17 %

Falsche Randausbildung:
Kleine Steinzuschnitte

Richtige Randausbildung:
mit Stein LS (Längs- und Schneidestein)

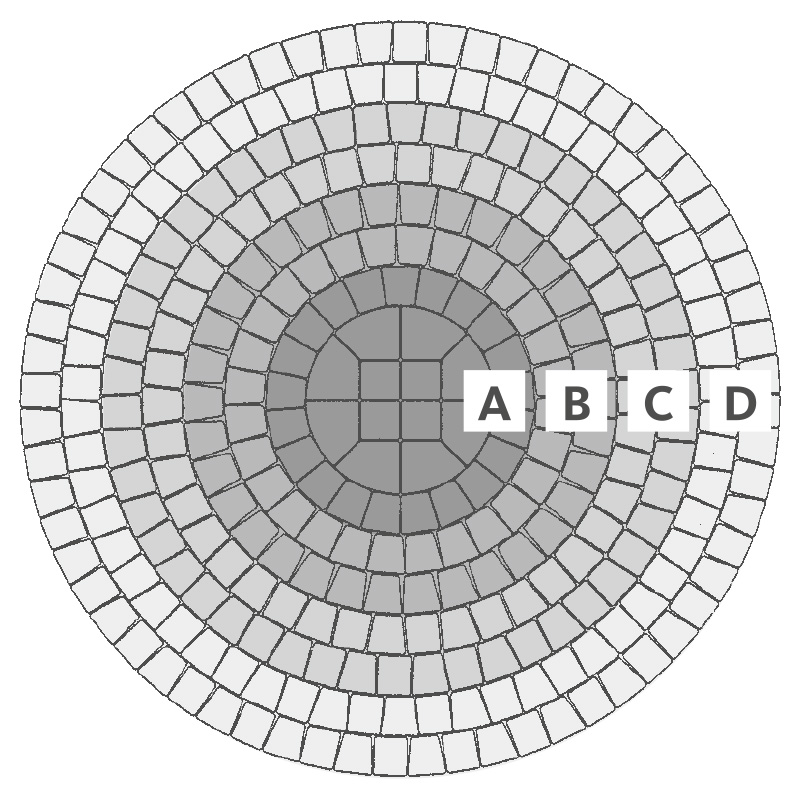

Kreissatz A Ø ca. 700 mm
Kreissatz B Ø ca. 1120 mm
Kreissatz C Ø ca. 1540 mm
Kreissatz D Ø ca. 1960 mm
Ergänzend zum Kreissatz
wird der Stein 1/4 benötigt
weitere Kreisdurchmesser auf Anfrage
