SPIRELL® VS 5 Der Stein mit der 5-seitigen Verschiebesicherung
Seine Rundumverzahnung und die gekerbte Unterseite machen stark beanspruchte Flächenbeläge gegen horizontale Verschiebungen stabil. Das belegen Ergebnisse von Universitätsstudien. Das VS 5-System eignet sich deshalb besonders bei Verkehrsflächen mit erhöhten Horizontalbeanspruchungen wie Kurvenbereiche, Rangierverkehr, Bremsen und Anfahren von Kraftfahrzeugen. Die umfangreiche Formatauswahl im Rastermaß ermöglicht viele Verlegevarianten der Pflastersteine.
Steindicke 108 mm
Stein 15/15
DIN EN 1338
Größe (LxBxH)
146 x 146 x 108 mm
Stein 22,5/15
DIN EN 1338
Größe (LxBxH)
221 x 146 x 108 mm
Stein 30/15
DIN EN 1338
Größe (LxBxH)
296 x 146 x 108 mm
Stein 30/22,5
DIN EN 1338
Größe (LxBxH)
296 x 221 x 108 mm
Stein 30/30
DIN EN 1338
Größe (LxBxH)
296 x 296 x 108 mm
Stein 45/15
DIN EN 1339
Größe (LxBxH)
446 x 146 x 108 mm
Stein 60/30
DIN EN 1339
Größe (LxBxH)
595 x 295 x 108 mm
VS 5 Kurvensatz
DIN EN 1338
Stein 20/10
DIN EN 1338
Größe (LxBxH)
196 x 96 x 108 mm
Stein 20/20
DIN EN 1338
Größe (LxBxH)
196 x 196 x 108 mm
Stein 50/50
DIN EN 1338
Größe (LxBxH)
496 x 496 x 108 mm
Steindicke 128 mm
Stein 15/15
DIN EN 1338
Größe (LxBxH)
146 x 146 x 128 mm
Stein 22,5/15
DIN EN 1338
Größe (LxBxH)
221 x 146 x 128 mm
Stein 22,5/22,5
DIN EN 1338
Größe (LxBxH)
221 x 221 x 128 mm
Stein 30/15
DIN EN 1338
Größe (LxBxH)
296 x 146 x 128 mm
Stein 30/22,5
DIN EN 1338
Größe (LxBxH)
296 x 221 x 128 mm

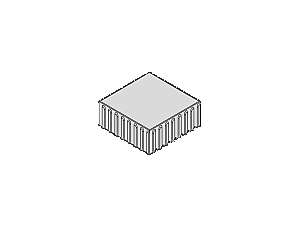

Stein 30/30
DIN EN 1338
Größe (LxBxH)
296 x 296 x 128 mm
Stein 45/15
DIN EN 1338
Größe (LxBxH)
446 x 146 x 128 mm

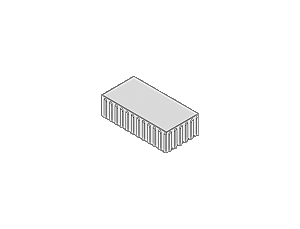

Stein 45/22,5
DIN EN 1338
Größe (LxBxH)
446 x 221 x 128 mm

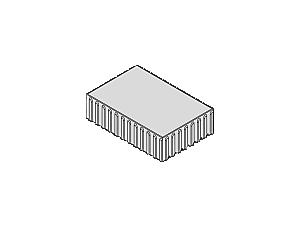

Stein 45/30
DIN EN 1338
Größe (LxBxH)
446 x 296 x 128 mm

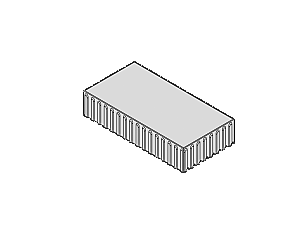

Stein 60/30
DIN EN 1339
Größe (LxBxH)
596 x 296 x 128 mm

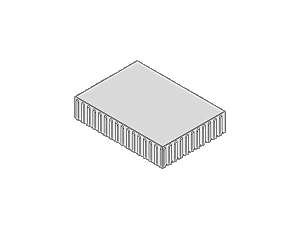

Stein 60/45
DIN EN 1339
Größe (LxBxH)
596 x 446 x 128 mm

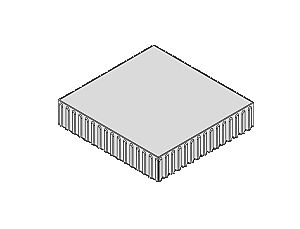

Stein 60/60
DIN EN 1339
Größe (LxBxH)
596 x 596 x 128 mm

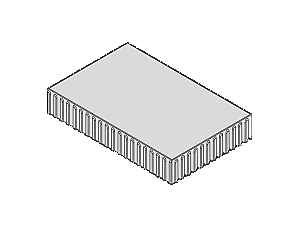

Stein 75/52,5
DIN EN 1339
Größe (LxBxH)
746 x 521 x 128 mm

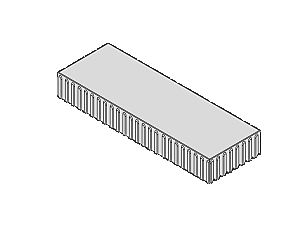

Stein 90/30
DIN EN 1339
Größe (LxBxH)
896 x 296 x 128 mm

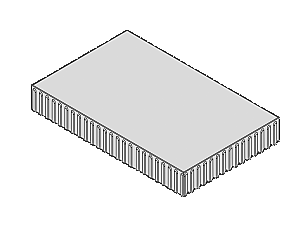

Stein 90/60
DIN EN 1339
Größe (LxBxH)
896 x 596 x 128 mm
VS 5 Kurvensatz
DIN EN 1338
Diagonalrandstein
DIN EN 1338
Größe (LxBxH)
377 x 314 x 128 mm

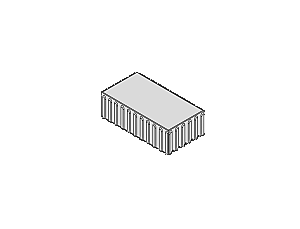

Stein 40/20
DIN EN 1338
Größe (LxBxH)
396 x 196 x 128 mm

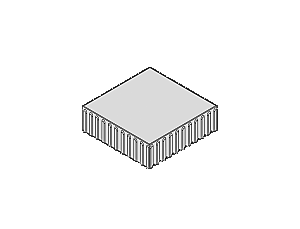

Stein 40/40
DIN EN 1338
Größe (LxBxH)
396 x 396 x 128 mm

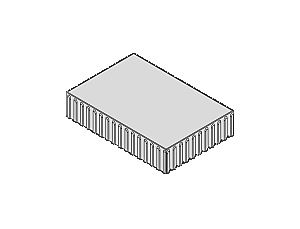

Stein 60/40
DIN EN 1339
Größe (LxBxH)
596 x 396 x 128 mm
Steindicke 168 mm

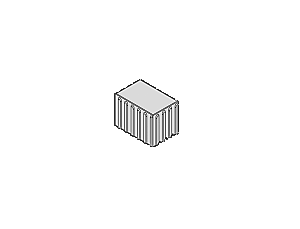

Stein 22,5/15
DIN EN 1338
Größe (LxBxH)
221 x 146 x 168 mm

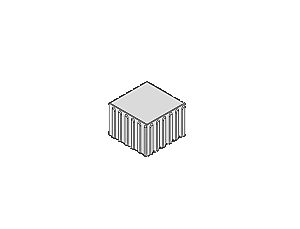

Stein 22,5/22,5
DIN EN 1338
Größe (LxBxH)
221 x 221 x 168 mm

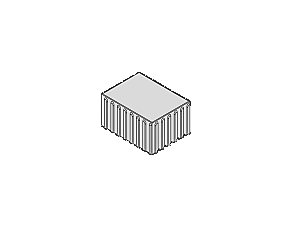

Stein 30/22,5
DIN EN 1338
Größe (LxBxH)
296 x 221 x 168 mm

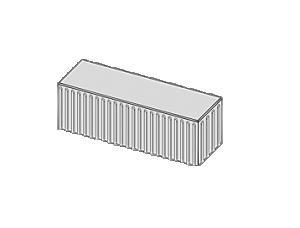

Stein 60/15
DIN EN 1339
Größe (LxBxH)
594 x 144 x 168 mm
Verfügbare Farben:
10 | 20
Diagonalrandstein
DIN EN 1338
Größe (LxBxH)
377 x 314 x 168 mm
- durch die zusätzliche Profilierung an der Unterseite weist VS 5® einen bis zu 54% höheren Reibungswiederstand als Betonsteine gleicher Größe ohne Profilierung auf
- die untere Profilierung ergibt eine hohe Verschiebesicherheit gegen horizontale Lasteinwirkung (Aus dem Gutachten der Ruhr- Universität Bochum, April 2002)
- Verzahnung der Steine durch die Abstandshalter
- maschinelle Verlegung
- bestens geeignet für hochbelastbare Verkehrsflächen bis Belastungsklasse 3,2, auch für spurfahrende Busse
- starke Verkehrsbelastungen und das Einwirken von Scherkräften werden durch die Verbundwirkung abgetragen
- DIN EN 1338 | DIN EN 1339
- mit edlem Quarzit-Vorsatz
- Steine mit Verschiebesicherung an 5 Seiten
- Steindicken: 108 mm, 128 mm, 168 mm
- weitere Formate Steindicke 80 mm siehe SPIRELL
versickerungsfähig bis Stein 60/30
Verschiebesicherung VS 5
Objektstein
