ARCADO ® VS 5 Der Stein mit der 5-seitigen Verschiebesicherung

Seine Rundumverzahnung und die gekerbte Unterseite machen stark beanspruchte Flächenbeläge gegen horizontale Verschiebungen stabil. Das belegen Ergebnisse von Universitätsstudien. Das VS 5-System eignet sich deshalb besonders bei Verkehrsflächen mit erhöhten Horizontalbeanspruchungen wie Kurvenbereiche, Rangierverkehr, Bremsen und Anfahren von Kraftfahrzeugen. Die umfangreiche Formatauswahl der Pflastersteine im Rastermaß ermöglicht viele Verlegevarianten.

Steindicke 108 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 15/15
DIN EN 1338

Größe (LxBxH)
146 x 146 x 108 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 22,5/15
DIN EN 1338

Größe (LxBxH)
221 x 146 x 108 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 30/15
DIN EN 1338

Größe (LxBxH)
296 x 146 x 108 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 30/22,5
DIN EN 1338

Größe (LxBxH)
296 x 221 x 108 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 30/30
DIN EN 1338

Größe (LxBxH)
296 x 296 x 108 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 45/15
DIN EN 1339

Größe (LxBxH)
446 x 146 x 108 mm

Stein 60/30
DIN EN 1339

Größe (LxBxH)
596 x 296 x 106 mm

Steinzeichnung Arcado VS 5 Kurvensatz

VS 5 Kurvensatz
DIN EN 1338

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 20/10
DIN EN 1338

Größe (LxBxH)
196 x 96 x 108 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 20/20
DIN EN 1338

Größe (LxBxH)
196 x 196 x 108 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 50/50
DIN EN 1339

Größe (LxBxH)
496 x 496 x 108 mm

Steindicke 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 15/15
DIN EN 1338

Größe (LxBxH)
146 x 146 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 22,5/15
DIN EN 1338

Größe (LxBxH)
221 x 146 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 22,5/22,5
DIN EN 1338

Größe (LxBxH)
221 x 221 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 30/15
DIN EN 1338

Größe (LxBxH)
296 x 146 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 30/22,5
DIN EN 1338

Größe (LxBxH)
296 x 221 x 128 mm

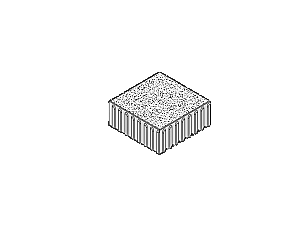

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 30/30
DIN EN 1338

Größe (LxBxH)
296 x 296 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 45/15
DIN EN 1338

Größe (LxBxH)
446 x 146 x 128 mm

Stein 45/22,5
DIN EN 1338

Größe (LxBxH)
446 x 221 x 128 mm

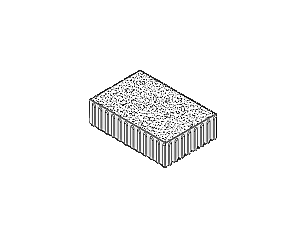

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 45/30
DIN EN 1338

Größe (LxBxH)
446 x 296 x 128 mm

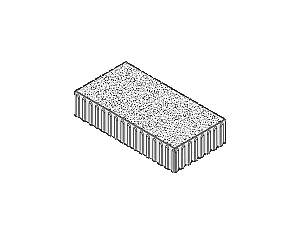

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 60/30
DIN EN 1339

Größe (LxBxH)
596 x 296 x 128 mm

Stein 60/45
DIN EN 1338

Größe (LxBxH)
596 x 446 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 60/60
DIN EN 1339

Größe (LxBxH)
596 x 596 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 75/52,5
DIN EN 1339

Größe (LxBxH)
746 x 521 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 90/30
DIN EN 1339

Größe (LxBxH)
896 x 296 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 90/60
DIN EN 1339

Größe (LxBxH)
896 x 596 x 128 mm

Steinzeichnung Arcado VS 5 Kurvensatz

VS 5 Kurvensatz
DIN EN 1338

Steinzeichnung Arcado VS 5 Diagonalrandstein

Diagonalrandstein
DIN EN 1338

Größe (LxBxH)
377 x 314 x 128 mm

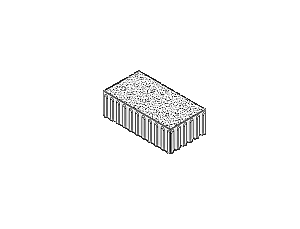

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 40/20
DIN EN 1338

Größe (LxBxH)
396 x 196 x 128 mm

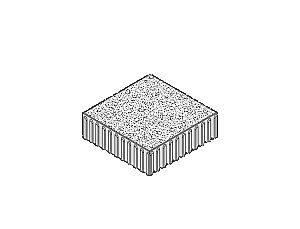

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 40/40
DIN EN 1338

Größe (LxBxH)
396 x 396 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 60/40
DIN EN 1339

Größe (LxBxH)
596 x 396 x 128 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 75/50
DIN EN 1339

Größe (LxBxH)
740 x 490 x 128 mm

Steindicke 168 mm

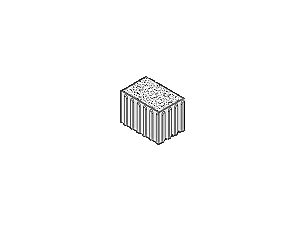

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 22,5/15
DIN EN 1338

Größe (LxBxH)
221 x 146 x 168 mm

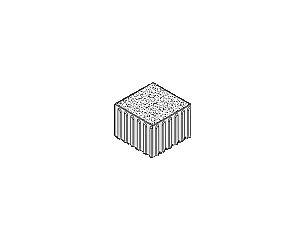

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 22,5/22,5
DIN EN 1338

Größe (LxBxH)
221 x 221 x 168 mm

Stein 30/15
DIN EN 1338

Größe (LxBxH)
294 x 144 x 168 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 30/22,5
DIN EN 1338

Größe (LxBxH)
296 x 221 x 168 mm

Stein 60/15
DIN EN 1338

Größe (LxBxH)
594 x 144 x 168 mm

Steinzeichnung Arcado VS 5 Diagonalrandstein

Diagonalrandstein
DIN EN 1338

Größe (LxBxH)
377 x 314 x 168 mm

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 50/50
DIN EN 1339

Größe (LxBxH)
490 x 490 x 168 mm

Verfügbare Farben:
13 | 16

Steinzeichnung Arcado VS 5 Pflasterstein

Stein 75/50
DIN EN 1339

Größe (LxBxH)
740 x 490 x 168 mm

Verfügbare Farben:
13 | 16

  • durch die zusätzliche Profilierung an der Unterseite weist VS 5® einen bis zu 54% höheren Reibungswiederstand als Betonsteine gleicher Größe ohne Profilierung auf
  • die untere Profilierung ergibt eine hohe Verschiebesicherheit gegen horizontale Lasteinwirkung (Aus dem Gutachten der Ruhr- Universität Bochum, April 2002)
  • Verzahnung der Steine durch die Abstandshalter
  • maschinelle Verlegung
  • bestens geeignet für hochbelastbare Verkehrsflächen bis Belastungsklasse 3,2, auch für spurfahrende Busse
  • starke Verkehrsbelastungen und das Einwirken von Scherkräften werden durch die Verbundwirkung abgetragen
Verlege-Beispiel J 10
Verlegemuster J10
Bild vergrößern
Verlege-Beispiel J 17
Verlegemuster J17
Bild vergrößern
Verlege-Beispiel J 19
Verlegemuster J19
Bild vergrößern
Verlege-Beispiel J 23
Verlegemuster J23
Bild vergrößern
Verlege-Beispiel J 24
Verlegemuster J24
Bild vergrößern
Verlege-Beispiel J 25
Verlegemuster J25
Bild vergrößern
Verlege-Beispiel J 27
Verlegemuster J27
Bild vergrößern
Verlege-Beispiel J 28
Verlegemuster J28
Bild vergrößern
Verlege-Beispiel J 29
Verlegemuster J29
Bild vergrößern
Verlege-Beispiel J 30
Verlegemuster J30
Bild vergrößern
Verlege-Beispiel J 32
Verlegemuster J32
Bild vergrößern
Verlege-Beispiel J 61
Verlegemuster J61
Bild vergrößern
Verlege-Beispiel J 62
Verlegemuster J62
Bild vergrößern
Verlege-Beispiel J 63
Verlegemuster J63
Bild vergrößern
Verlege-Beispiel J 65
Verlegemuster J65
Bild vergrößern
Verlege-Beispiel J 66
Verlegemuster J66
Bild vergrößern
Verlege-Beispiel J 67
Verlegemuster J67
Bild vergrößern
Verlege-Beispiel J 68
Verlegemuster J68
Bild vergrößern
Verlege-Beispiel J 69 Münsinger Verband
Verlegemuster J69
Bild vergrößern
Verlege-Beispiel J 70
Verlegemuster J70
Bild vergrößern
Verlege-Beispiel J 71
Verlegemuster J71
Bild vergrößern
Verlege-Beispiel J 72
Verlegemuster J72
Bild vergrößern
Verlege-Beispiel J 90
Verlegemuster J90
Bild vergrößern
Verlege-Beispiel J 91
Verlegemuster J91
Bild vergrößern
Verlege-Beispiel J 93
Verlegemuster J93
Bild vergrößern
Verlege-Beispiel J 94
Verlegemuster J94
Bild vergrößern
Verlege-Beispiel J 104
Verlegemuster J104
Bild vergrößern
Verlege-Beispiel J 107
Verlegemuster J107
Bild vergrößern
Verlege-Beispiel J 108
Verlegemuster J108
Bild vergrößern
Verlege-Beispiel J 109
Verlegemuster J109
Bild vergrößern
Verlege-Beispiel J 110
Verlegemuster J110
Bild vergrößern
Verlege-Beispiel J 111
Verlegemuster J111
Bild vergrößern
Verlege-Beispiel J 112
Verlegemuster J112
Bild vergrößern
Verlege-Beispiel J 113
Verlegemuster J113
Bild vergrößern
Verlege-Beispiel J 115
Verlegemuster J115
Bild vergrößern
Verlege-Beispiel J 116
Verlegemuster J116
Bild vergrößern
Verlege-Beispiel J 117
Verlegemuster J117
Bild vergrößern
Verlege-Beispiel J 119
Verlegemuster J119
Bild vergrößern
Verlege-Beispiel J 128
Verlegemuster J128
Bild vergrößern
Verlege-Beispiel J 130
Verlegemuster J130
Bild vergrößern
Verlege-Beispiel J 132
Verlegemuster J132
Bild vergrößern
Verlege-Beispiel J 133
Verlegemuster J133
Bild vergrößern
Verlege-Beispiel J 134
Verlegemuster J134
Bild vergrößern
Verlege-Beispiel J 89
Verlegemuster J89
Bild vergrößern
Verlege-Beispiel J 92
Verlegemuster J92
Bild vergrößern
Verlege-Beispiel J 123
Verlegemuster J123
Bild vergrößern
Verlege-Beispiel J 126
Verlegemuster J126
Bild vergrößern
  • Pflastersteine mit friktionsgefräster Oberfläche und Patinierung
  • Verschiebesicherung an 5 Seiten
  • Dicken der Steine: 108 mm, 128 mm, 168 mm
  • weitere Formate Steindicke 80 mm siehe ARCADO
  • DIN EN 1338 | DIN EN 1339
